5.8
AANSLUITINGEN VAN DE BEDRADING
WAARSCHUWING !
De installatie en bekabeling van de UPS dient te worden uitgevoerd door BEVOEGD
PERSONEEL.
Zie ook de "Veiligheidsvoorschriften bij installatie" op hoofdstuk 1.
Lees de volgende instructies nauwkeurig door:
Zorg ervoor dat de externe isolatoren (wissel- en gelijkspanning) zijn uitgeschakeld en niet onbedoeld
kunnen worden ingeschakeld.
Sluit geen externe isolatoren voordat de apparatuur in bedrijf wordt gesteld.
De I/O-kabels moeten zich in goede staat bevinden en stevig zijn bevestigd. Voorkom dat er
kortsluiting kan optreden tussen verschillende polen.
De aarding en nulaansluiting van het elektrische systeem moet in overeenstemming zijn met de
lokale voorschriften.
Eventuele extra kasten (voor bv. batterijen, filters, I/O-transformatoren) moeten worden geaard op de
hoofdaarding van de UPS.
Zodra de voedingskabels zijn aangesloten, moeten alle interne veiligheidspanelen worden
teruggeplaatst. Sluit vervolgens de kasten door de externe panelen weer te plaatsen.
Toegang voor kabelaansluitingen op klemmen of busbars
B
C
Zapojení vstupní síte / Baterie / Zapojení výstupní záteže

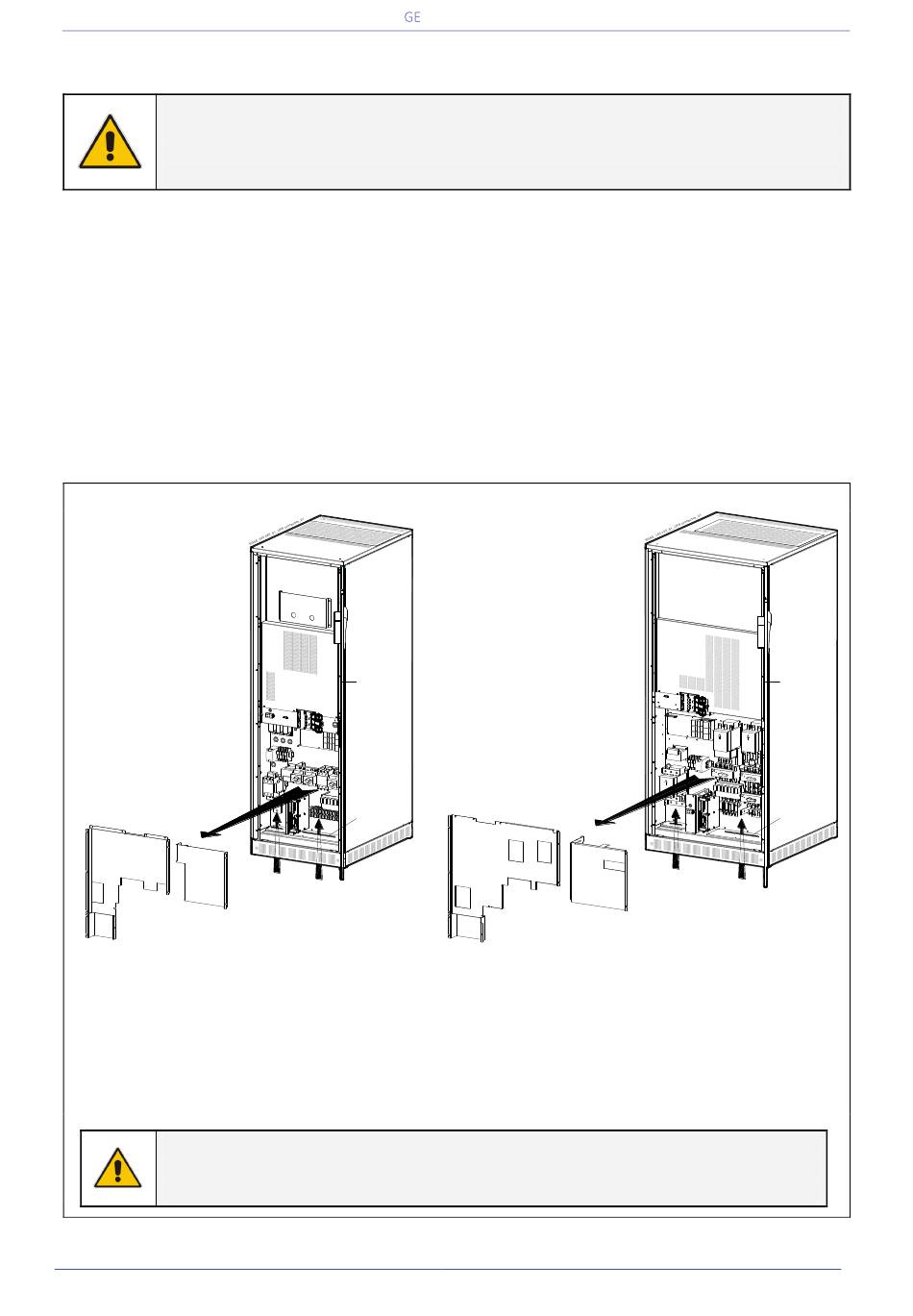

Fig. 5.6-1 SG Series 60 & 80 PurePulse™
Toegang tot ingangs- / uitgangsaansluitingen
Toegang tot Ingangs-, uitgangs- en batterijaansluitingen:
Open het onderste paneel "A" aan de voorzijde van de kast.
Verwijder de voorpanelen "B".
Verwijder de voorpanelen "C".
Maak een gat in rubber "D" om de kabel doorheen te kunnen leiden.
LET OP !
Ten behoeve van een juiste werking van de UPS dient de draairichting van de
fase-rotatie van de netvoeding met de klok mee te zijn.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
A
1
2
3
4
ON
ON
OFF
OFF
ON
OFF
D
Input mains / Battery / Output load
Netzeingang / Batterie / Lastausgang
Entrada red / Batería / Salida carga
Entré réseau / Batterie / Sortie chargerico
Ingresso rete / Batteria / Uscita carico
Ingangsspanning / Batterij / Uitgang belasting
Wejscie sieci zasilajacej / Bateria / Obciazenie
Critical Power
B
C
Fig. 5.6-2 SG Series 100 & 120 PurePulse™
Toegang tot ingangs- / uitgangsaansluitingen
ON
OFF
ON
OFF
ON
OFF
1
2
3
4
Input mains / Battery / Output load
Netzeingang / Batterie / Lastausgang
Entrada red / Batería / Salida carga
Entré réseau / Batterie / Sortie chargerico
Ingresso rete / Batteria / Uscita carico
Ingangsspanning / Batterij / Uitgang belasting
Zapojení vstupní síte / Baterie / Zapojení výstupní záteže
Wejscie sieci zasilajacej / Bateria / Obciazenie
Pagina 39/123
Handleiding SG Series 60 & 120 PurePulse
