Knop
Functie
Data /
Meet-
Data
MinMax
functie
Activeren
even
V, A, F, Hz,
Opslaan
(gestabili-
seerde meet-
waarde)
V, A, F, Hz,
1)
Reactiveren
Oversch.naar
even
MinMax
1)
Reactiveren door onderschrijding van de aangegeven meetwaardegrenzen
2)
Als een meetwaarde voor het eerst als referentiewaarde wordt opgeslagen 2× geluids-
signaal. Bij vervolgens vasthouden alleen 2×, als de huidige vastgehouden waarde min-
der dan 100 digit afwijkt van de eerste opgeslagen waarde.
Legenda: MW = meetwaarde, v. MB = van het meetbereik
Voorbeeld
Het spanningsmeetbereik is handmatig ingesteld op 30 V.
De eerste meetwaarde is 5 V en wordt opgeslagen omdat hij gro-
ter is dan 10% van het meetbereik (= 3 V) en dus zeker boven de
achtergrondruis ligt. Zodra de meetwaarde onder de 10 % van
het meetbereik komt te liggen, d.w.z. als hij kleiner is dan 3 V, wat
hetzelfde is als het afnemen van de meetpennen van het meet-
punt, is het apparaat gereed om een nieuwe waarde op te slaan.
7.5.1 Opslag minimumwaarde en maximumwaarde „MIN/MAX"
Algemeen
Met de functie MinMax kunt u de minimum- en maximum meet-
waarde „vasthouden" die bij de ingang van het meetapparaat
bestond nadat MinMax geactiveerd was.
Toepassing
De belangrijkste toepassing is het bepalen van de minimum- en
de maximumwaarde bij het langdurig bekijken van meetgroothe-
den. De functie MinMax kan in alle meetfuncties geactiveerd wor-
den. Voor elk van de volgende functies is dit mogelijk na het star-
ten van de meting: RISO, R
MinMax beïnvloedt het analoge display niet; u kunt nog steeds de
huidige meetwaarde van het display aflezen.
Werkwijze
Breng de meetgrootheid op het apparaat en fixeer het meetbereik
met de softkey Man / Auto voordat u de functie MinMax met de
softkey Data / MinMax activeert. Man verschijnt met een groene
achtergrond. Na het activeren van MinMax met de betreffende
softkey wordt Man tijdelijk grijs en kan het niet worden gewijzigd
totdat MinMax opnieuw wordt ingedrukt om het te deactiveren.
MinMax verschijnt met een groene achtergrond. Indien de automa-
tische meetbereikkeuze actief was vóór activering van MinMax dan
kan deze evenmin worden gewijzigd tijdens de activiteit van Min-
Max.
Min en Max alsook de bijbehorende waarden worden afwisselend
digitaal en analoog weergegeven, samen met het tijdstip van
optreden.
De functie MinMax wordt uitgeschakeld als u de softkey Data / Min-
Max even indrukt, als u van meetfunctie verandert of als u het
apparaat uitschakelt en opnieuw inschakelt.
Opmerking
In tegenstelling tot de functie Data kan de functie MinMax
ook bij de temperatuurmeting worden gebruikt.
Gossen Metrawatt GmbH
Voorwaarde
Reactie op het apparaat
Display
Meetsig-
naal
Data + MW
verschijnt
in beeld
> 10 %
%
v. MB
verschijnt
in beeld
0L
< 10 %
%
v. MB
bewaarde MW
= 0L
verschijnt
niet in beeld
/2L und R
/4L.
LO
LO
De MinMax-weergave wordt gereset als u de ESC-toets indrukt.
Door nogmaals op Data / MinMax te drukken, worden de mini-
Ge-
mum- en maximumwaarde weergegeven, samen met de gemid-
luids-
delde waarde „Avg." Min Avg Max wordt weergegeven zonder
signaal
een tijdstempel.
1 ×
Knop
Functie
Data /
1 ×
MinMax
MinMax
2)
2 ×
Activeren
en opge-
even
slagen
Opslaan
en Tonen
1 ×
Annuleren
even
7.6
Meetwaarden opslaan – functie STORE
U heeft de volgende mogelijkheden om meetwaarden op te slaan:
•
Opslaan in het apparaat met een druk op de toets STORE op
het apparaat
•
Opslaan in het apparaat met een druk op de toets STORE op
de drukknopsonde (alleen METRAHIT IM XTRA BT en
METRAHIT IM E-DRIVE BT)
•
Opslaan op de PC door het activeren van de functie PUSH/
PRINT binnen het rapportageprogramma IZYTRONIQ

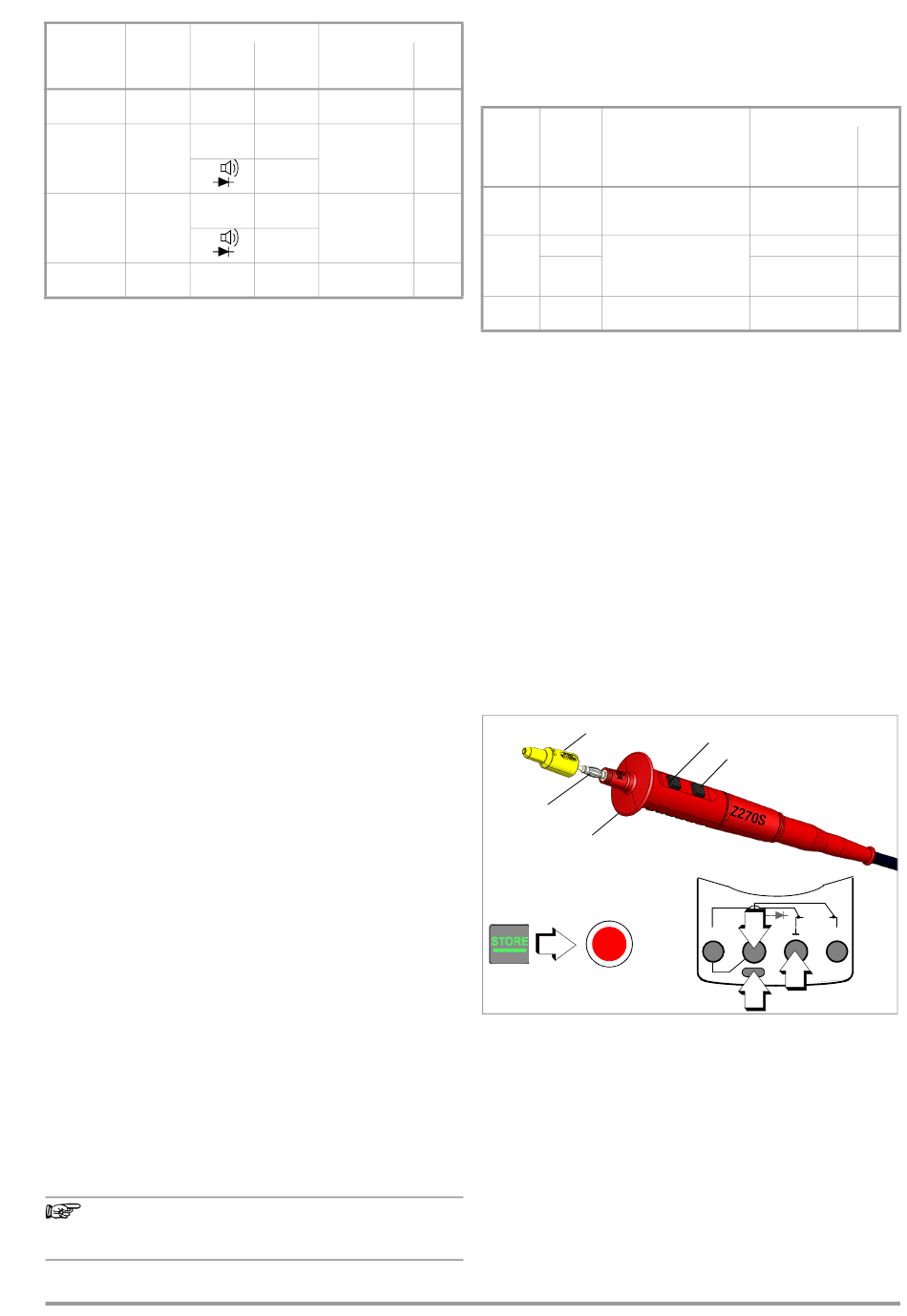

7.6.1 Op afstand activeren en opslaan met de drukknopsonde
Z270S (alleen METRAHIT IM XTRA BT en METRAHIT IM E-
DRIVE BT)
Met de meetpen met geïntegreerde bedieningseenheid kunt u op
moeilijk bereikbare plaatsen of op plaatsen die uw volledige aan-
dacht vereisen, op afstand activeren. De drukknopsonde kan
worden gebruikt voor alle meetfuncties behalve stroommeting. De
aansluitkabel is afgeschermd tegen interferentie.
Veiligheidskap
Meetpen
Veiligheidskraag
➭ Sluit de dubbele stekker van de drukknopsonde aan op het
spanningscontact (V).
➭ Sluit de veiligheidstestkabel van het type KS17-2 aan op de
connector Ground.
➭ Maak contact met het meetpunt.
➭ Start de betreffende meetfunctie door de knop START op de
drukknopsonde in te drukken.
➭ Zodra de meetwaarde is gestabiliseerd, kunt u deze opslaan
met de knop STORE op de drukknopsonde.
U kunt de meetwaarde ook op het apparaat opslaan met de
knop STORE.
Het opslagproces wordt aangegeven met een korte weergave
van het opslagsymbool REC in de kopregel.
Reactie op het apparaat
Min- en Max-
Meetwaarden
worden
opgeslagen
Opslaan gaat door op de ach-
opgesl. Min-waarde
tergrond, nieuwe Min- en
Max-waarden verschijnen in
opgesl. Max-waarde
beeld
worden gewist
START
STORE
V
Temp
COIL
S–
S+
REC
Display
Ge-
luids-
Min + MW
sig-
Max + MW
naal
huidige
1 ×
Meetwaarde
1 ×
1 ×
verschijnt
1 ×
niet in beeld
m/4
A
KS17-2
