De meetsoort kiezen
> Setup for present measurement > Parameter
MENU
Measurement Type
Coil / Motor 1-Ph / Motor 3-Ph
OK
3 × > meetbeeld
ESC
Motor 1 fase:
Wisselstroommotor (L1)
Motor 3 fasen:
Draaistroommotor (U-V, U-W, V-W)
Coil
Motor met max. 15 wikkelingen (L1 - L15)
➭ Stel de polariteit in: unipolair of bipolair, zie hieronder.
Keuze van de polariteit
> Setup for present measurement > Parameter
MENU
Polarity
Bipolar / Unipolar
OK
3 × > meetbeeld
ESC

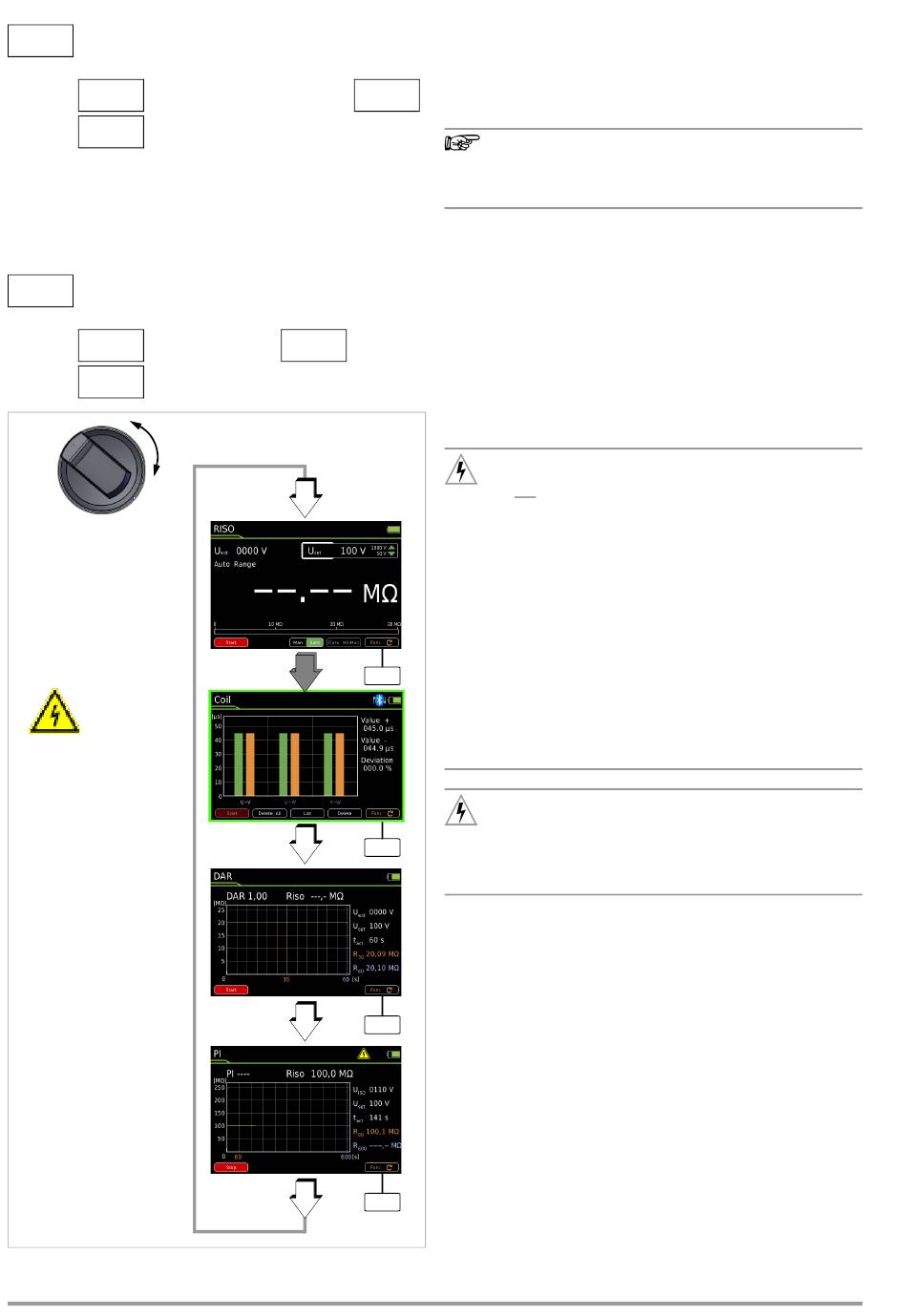

RISO
COIL
Pictogram knippert:
wanneer de testspanning
wordt ingeschakeld
30
OK
OK
RISO
Zero:
Coil
Func
Func
DAR
Func
PI
Func
Testspanning (U
= 1000 V)
set
De testspanning van de windingssluitingsmeting is vast ingesteld
op 1000 V en kan niet worden gewijzigd.
Verbinding en contact
➭ Zorg ervoor dat het meetobject spanningsloos is.
Opmerking
In combinatie met de COIL TEST ADAPTER (COIL ADAP-
TER 50mH) kunnen externe spanningen niet worden
gedetecteerd.
➭ Sluit de COIL TEST ADAPTER met behulp van de scoop-proof
stekkers op de aansluitkabels op de twee vrijgegeven con-
nectors van de multimeter aan: de rode kabel op de connec-
tor COIL en de zwarte kabel op de connector .
➭ Sluit de twee meetkabels op de twee connectors van de COIL
TEST ADAPTERs (voorzien van het motorsymbool) aan.
➭ Breng het inductieve meetobject naar mogelijkheid in contact
met de optionele (kroko)klemmen die op de meetpennen zijn
aangebracht. Bij draaistroommotoren contacteert u b. v. ach-
tereenvolgens de wikkelingsaansluitingen U–V, V–W en U–W of
L1, L2 en L3.
Let op: hoogspanning!
Raak niet de geleidende uiteinden van de meetpennen aan
zolang de meting actief is en de softkey Stop wordt weerge-
geven.
Er staat een spanning van max. 1200 Volt op de twee vrijgege-
ven uitgangsconnectors van de multimeter en er staat een
gepulste spanning op de twee uitgangsconnectors van de
COIL TEST ADAPTERs (voorzien van het motorsymbool).
Multimeter: er kan een stroom van 2,5 mA (in het meetappa-
raat begrensd) door uw lichaam stromen. Deze bereikt wel-
iswaar geen levensgevaarlijke waarden, maar u voelt de
elektrische schok wel.
COIL TEST ADAPTER: op de uitgangsconnectors kunnen
impulsstromen bestaan tot 600 A.
Het meetobject kan worden opgeladen: Wacht na elke meting
tot de spanning op het meetobject is afgenomen (melding:
„Discharging ..." verdwijnt). Doet u dit niet, dan kan het aan-
raken van het meetobject levensgevaarlijk zijn!
Let op: hoogspanning!
Afhankelijk van de transformatieverhouding kunnen bij het
meten van de windingssluiting aan transformatoren zeer
hoge en gevaarlijke spanningen aan de uitgangszijde optre-
den.
Weergave van de gemeten waarden
Grafiek
Standaard wordt de grafische weergave weergegeven als meet-
beeld. Als u zich in de lijstweergave bevindt, kunt u overschakelen
op de grafische weergave: softkey Graphic.
Horizontale as:
Wikkeling U-V, U-W of V-W
Verticale as:
Deelperiodieke tijd in μs
Rechts van het veld met het balkdiagram wordt de momenteel
gemeten deelperiodieke tijd in μs van de momenteel met de curs-
ortoets geselecteerde wikkeling digitaal weergegeven. Vanaf de
tweede meting wordt ook de afwijking van de kleinste naar de
grootste gemeten deelperiodieke tijd in % weergegeven.
➭ U kunt elke meting wissen om deze te herhalen. U doet dit
door met de cursor
of
keling U-V, U-W of V-W te selecteren en op de softkey Delete
te drukken.
Lijst
U kunt ook op elk moment overschakelen naar de lijstweergave:
softkey List. Hier worden de afwijkingen van de vorige deelperio-
de gewenste aspositie van de wik-
