8.2.3 De meting beëindigen en ontladen
➭ Om de meting te stoppen, drukt u op de softkey Stop. Indien u
de instelling Hold the Start Button heeft geactiveerd, laat u de
toets Start los (zie Blz. 28).
Tijdens het ontlaadproces verschijnt een waar-
schuwing die pas verdwijnt als de opgebrachte
spanning
U
= 0000 V is.
ext
De interne weerstand van 1 M van het appa-
raat zorgt er voor dat de ladingen snel verdwij-
nen. Er moet contact blijven bestaan met het
object.
Koppel de aansluiting niet los voordat de spanning < 25 V is en de waar-
schuwing is verdwenen!
Opmerking
De spanningsmeting in de schakelaarstand RISO of COIL
wordt hoofdzakelijk gebruikt voor externe spanningsde-
tectie vóór de betreffende meting.
Verrichte nauwkeurige spanningsmetingen in de schake-
laarstand V
, V
8.3
Meten van de windingssluiting – Functie COIL
(alleen METRAHIT IM XTRA BT en METRAHIT IM E-DRIVE)
De COIL-adapters COIL TEST ADAPTER (COIL ADAPTER 50mH)
en COIL ADAPTER XTRA maken in combinatie met de multimeters
METRAHIT IM XTRA BT en METRAHIT IM E-DRIVE BT het meten
van de windingssluiting mogelijk. De adapters zijn universeel
geschikt voor vele elektrische machines van verschillende vermo-
gensklassen.
Opmerking
De Z720S drukknopsonde kan niet worden gebruikt bij
het meten van de meten van de windingssluiting met een
adapter.
Opmerking
Deze meting kan niet worden uitgevoerd met het opna-
metype Periodic.
(MENU > General Setup
Als u overschakelt naar deze meting met het opnametype
Periodic terwijl een meting bezig is, wordt de meting
geannuleerd met een berichtvenster dat hierop wijst.
8.3.1 Meten windingssluiting met COIL TEST ADAPTER
In combinatie met de optionele COIL TEST ADAPTER zijn metin-
gen van de windingssluiting mogelijk met een testspanning van
1000 V in het inductantiebereik van 10 μH tot 50 mH (100 Hz). Dit
bereik komt overeen met DIN-normmotoren met vermogens van
ca. 15 kVA tot ca. 80 MVA.
Bij deze meting wordt met hoge spanning achtereenvolgens voor
elke motorwikkeling of elke wikkelingscombinatie een deelperio-
dieke tijd bepaald afhankelijk de inductantie van de betreffende
wikkeling. Door de deelperiodieke tijden met elkaar te vergelijken
kan men de symmetrie van de motorwikkelingen controleren en
dus een mogelijke windingssluiting achterhalen.
Gossen Metrawatt GmbH
Ontladen
oder V
.
Memory
Recording Type).
8.3.1.1 De meting voorbereiden
RISO
0 V !
V
Temp
COIL
S–
S+
U
Surge max
1200 V !
Opmerking
Windingssluitingen mogen alleen worden gemeten op
spanningsvrije wikkelingen.
➭ Zet de draaiknop op „
➭ Druk herhaaldelijk op de softkey Func totdat het meetbeeld
voor COIL op het display verschijnt.
➭ Stel in de „Setup for present measurement" het te testen mo-
tor- of wikkelingstype in onder de parameter Measurement
type, zie hieronder.

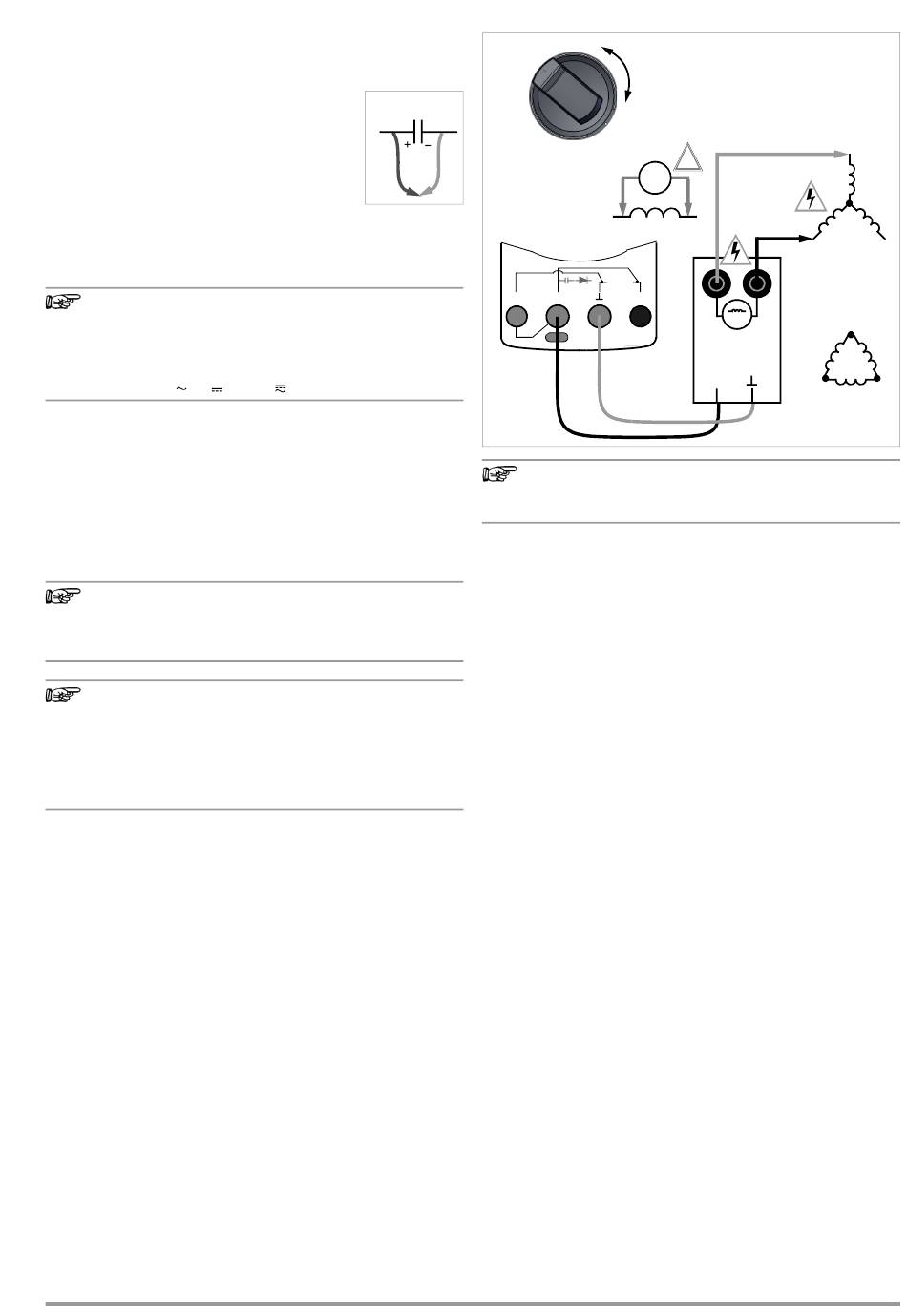

COIL TEST ADAPTER en
meetkabels aansluiten
COIL
!
Impuls-
0 V !
stromen
tot 600 A
mogelijk!
m/4
A
M
COIL
TEST ADAPTER
COIL
RISO
COIL
of
".
U
V
W
Voorbeeld
Sterschakeling
U
L1
L2
V
W
L3
Voorbeeld
Driehoekschakeling
29
