Tegendruk van de hefarm
afstellen
U kunt de tegendruk op de hefarmen van het
achtermaaidek afstellen om de machine aan te
passen voor verschillende gazonomstandigheden en
ervoor te zorgen dat de maaihoogte constant blijft in
zware omstandigheden of op terrein waar een viltlaag
is ontstaan.
U kunt elke tegendrukveer instellen op 4 verschillende
standen. Elke stand verhoogt of verlaagt de tegendruk
op het maaidek met 2,3 kg ten opzichte van de vorige
stand. De veren kunnen op de achterkant van de
eerste actuator van de veer worden geplaatst om alle
tegendruk op te heffen (vierde stand).
1.
Plaats de machine op een horizontaal oppervlak,
laat de maai-eenheden zakken, stel de
parkeerrem in werking, zet de motor af en
verwijder het sleuteltje.
2.
Steek een buis of gelijksoortig voorwerp op het
uiteinde van de lange veer om de spanning
op de veer tijdens de afstelling weg te nemen
(Figuur
72).
VOORZICHTIG
De veren staan onder spanning en
kunnen persoonlijk letsel veroorzaken.
Wees voorzichtig bij het instellen van de
veren.
3.
Als de veer is ontspannen, verwijdert u de bout
en de borgmoer waarmee de actuator van de
veer is bevestigd aan de beugel

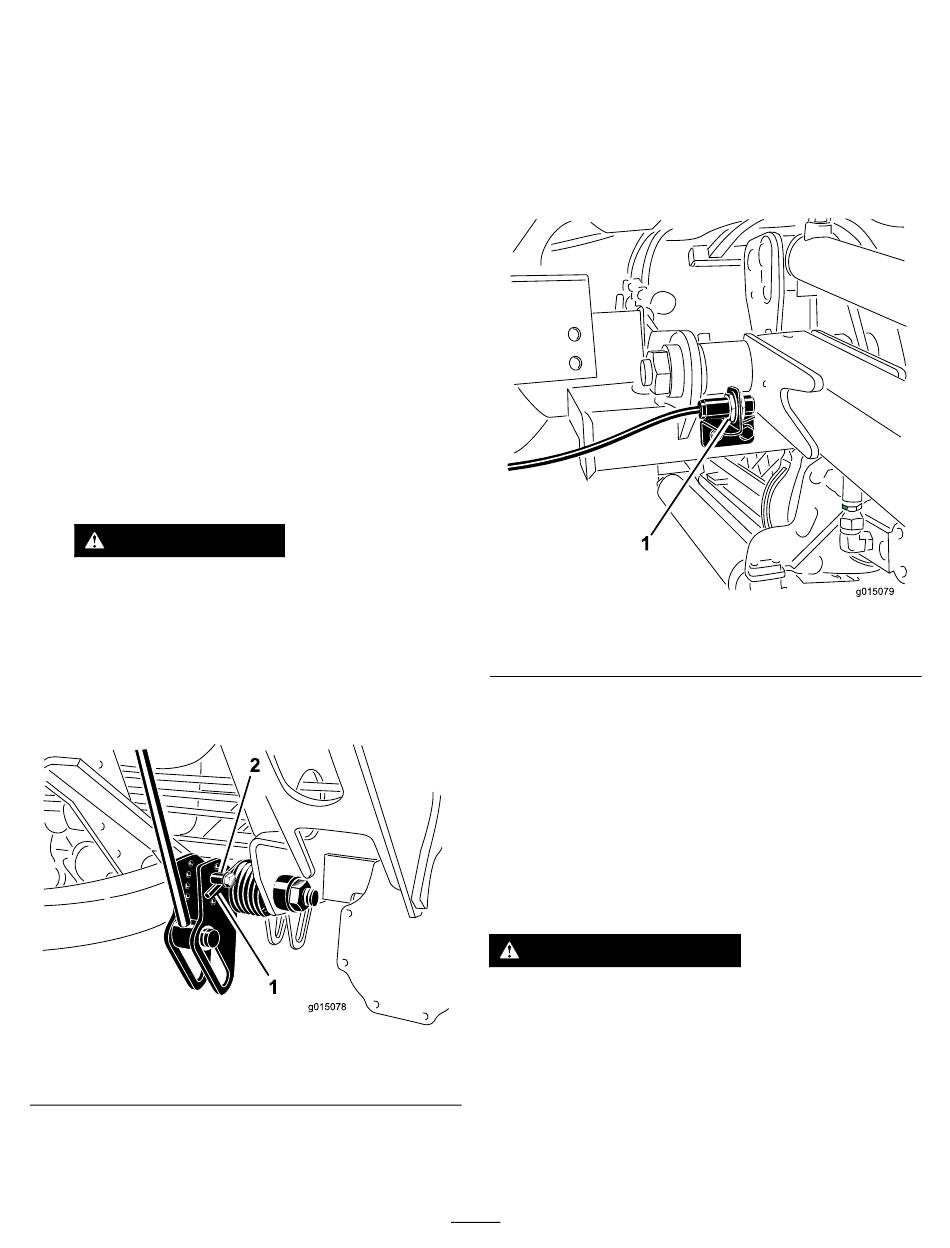

Figuur 72
1. Veer
4.
Plaats de actuator van de veer in het gewenste
gat en zet deze vast met de borgmoer.
5.
Herhaal deze procedure bij de andere veer.
(Figuur
72).
g015078
2. Actuator van veer
De draaistand van de
hefarm instellen
1.
Plaats de machine op een horizontaal oppervlak,
laat de maai-eenheden zakken, stel de
parkeerrem in werking, zet de motor af en
verwijder het sleuteltje.
2.
De schakelaar van de hefarm bevindt zich
achter de hefarm rechts voor
1. Schakelaar
3.
Maak de schroeven van de schakelaar
73) los en beweeg de schakelaar naar boven
om de draaistand van de hefarm te vergroten, of
naar beneden om de draaistand van de hefarm
te verkleinen.
4.
Draai de bevestigingsschroeven vast.
De rolbeugel inklappen
U kunt de rolbeugel naar beneden vouwen om onder
lage obstakels door te rijden.
WAARSCHUWING
De machine heeft geen kantelbeveiliging
wanneer de rolbeugel ingeklapt is en mag
in dat geval dus niet beschouwd worden als
beveiligd tegen kantelen.
Doe de veiligheidsgordel niet om als de
rolbeugel omlaag is geklapt.
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder de sleutel.
46
(Figuur
73).
Figuur 73
g015079
(Figuur
