6.3.2
MDS 10.1/11.1/12.1/17.1/19.1 (M)
1. Sluit de doseerschuiven.
2. Voorraadbak voorzichtig op het frame zetten. Daarbij de roerwerkas in de
opening in de bodem van de voorraadbak leiden.
3. Frame en voorraadbak aan elkaar schroeven.
[1] Bout M20
[2] Metalen onderlegplaatje
[3] Kunststof onderlegplaatje
[4] Kunststofmoer

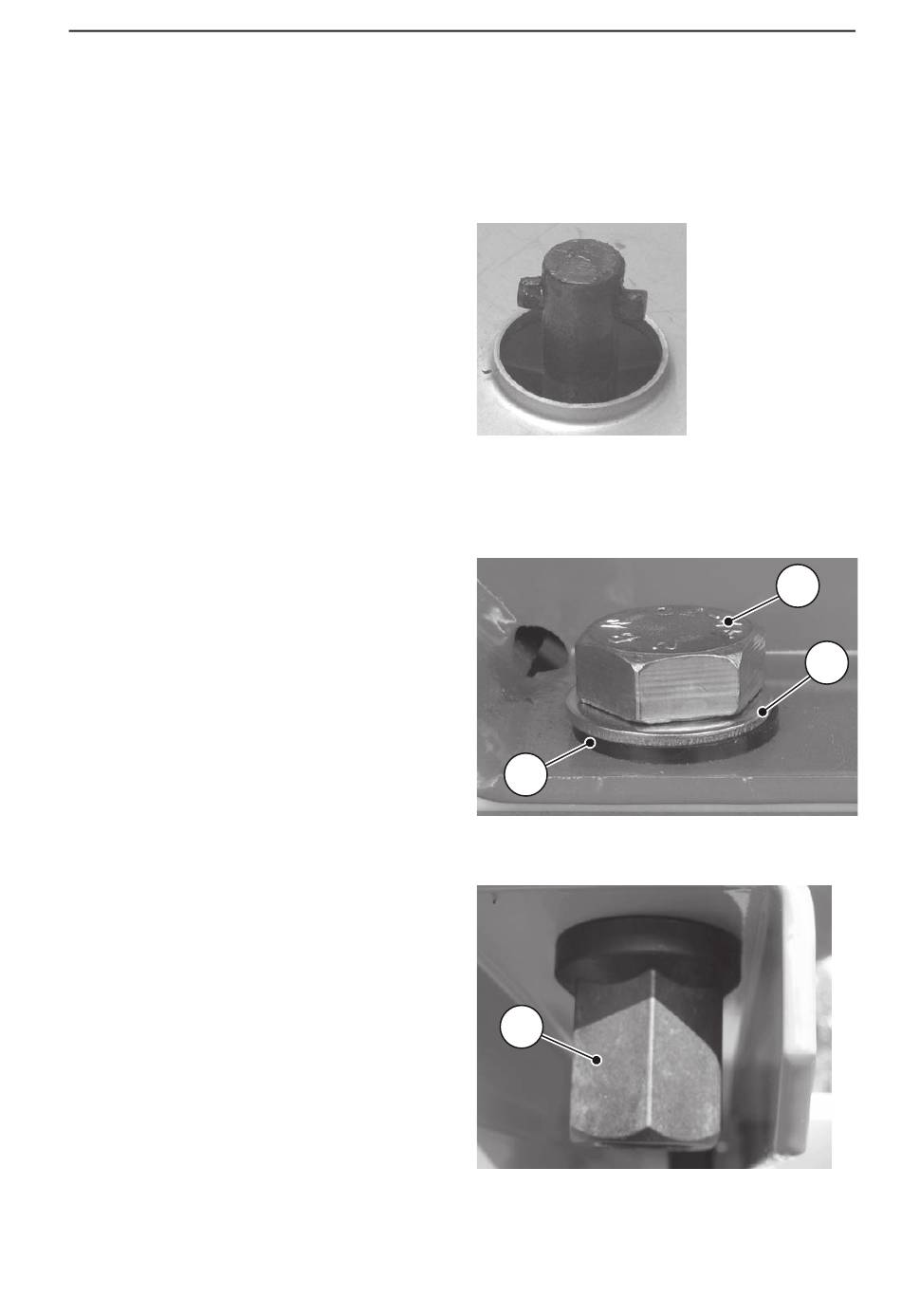

Afb. 6.5:
Roerwerkas
3
Afb. 6.6:
Bout M20
4
Afb. 6.7:
Kunststofmoer
Inbedrijfstelling
1
2
31
