6
Inbedrijfstelling
6.3.3
MDS 10.1/11.1/12.1/17.1/19.1 (K/R/D)
Omdat de schotelstrooier voor minerale mest MDS (K/R/D) aan iedere zijde
over een doseerschaalverdeling beschikt, moeten de volgende montagewerk-
zaamheden altijd zowel aan de rechter als de linker zijde worden uitgevoerd.
1. Het frame op een vlakke, stevige ondergrond (bijv. op een pallet) zetten.
[1] Doseerschuiven
[2] Hydraulische cilinder
[3] Lagerbrug
[4] Aanslaghendel
[5] Astap
2. Rechter en linker aanslaghendel [4] op de hoogste positie (550) zetten en
vastklemmen.
3. De beide aan de lagerbrug [3] bevestigde hydraulische cilinders [2] naar vo-
ren (in rijrichting) leggen.
4. Beide doseerschuiven [1] aan de voorraadbak met de hand in de rijrichting
uitlijnen.
32
n VOORSICHTIG
Aandraaikoppels van de schroefverbindingen
Door een te hoog aanhaalkoppel kan de schroefdraad van de
kunststof moer worden vernietigd.
X De schroefverbinding van voorraadbak en frame moet met
een momentsleutel worden vastgedraaid.
X Aandraaikoppel: 90 Nm
AANWIJZING

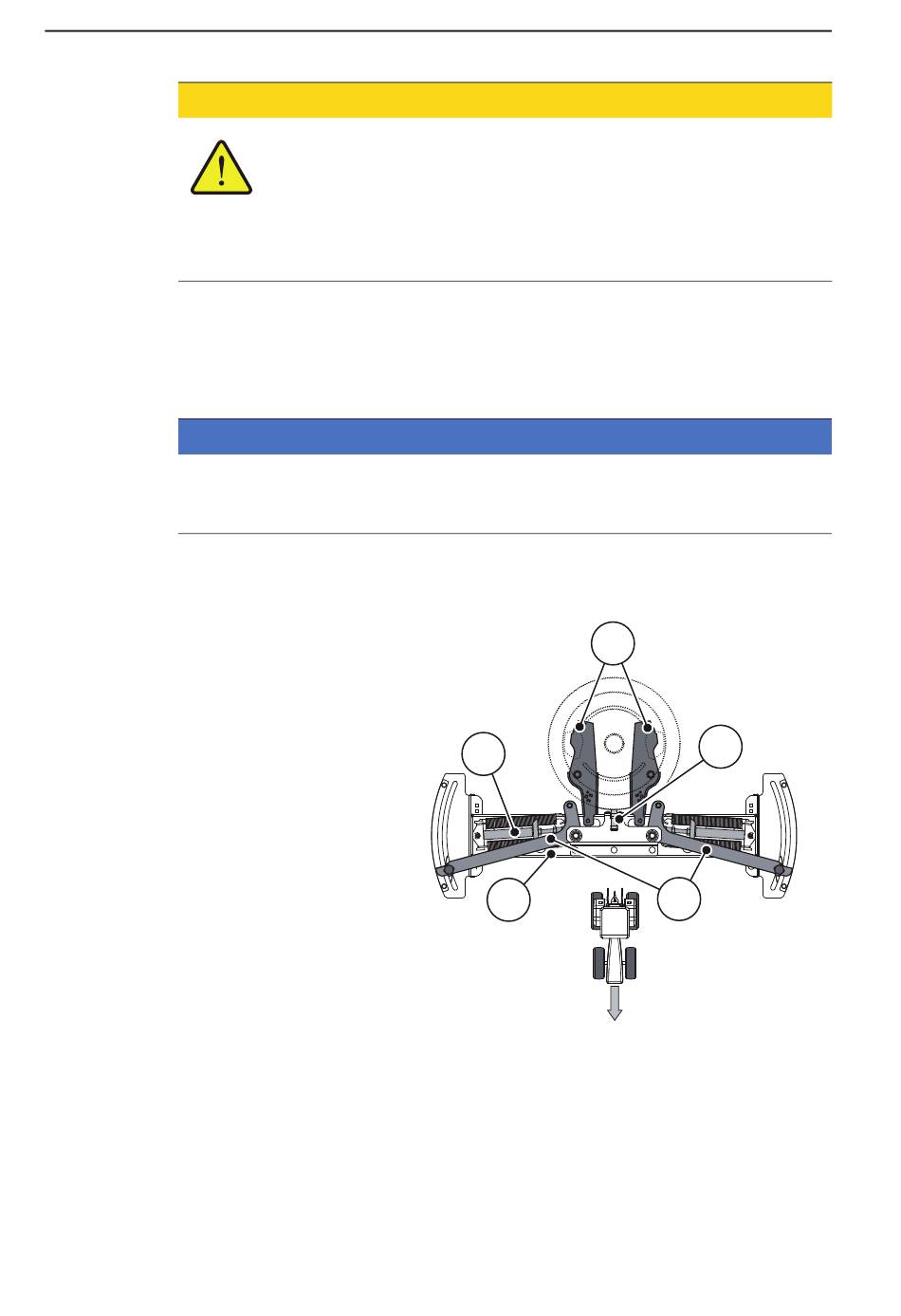

Afb. 6.8:
1
2
3
Inrichting doseerschuif en
aanslaghendel.
5
4
