Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de ventilator aan en biedt/bieden een visuele weergave van de
installatieprocedure.

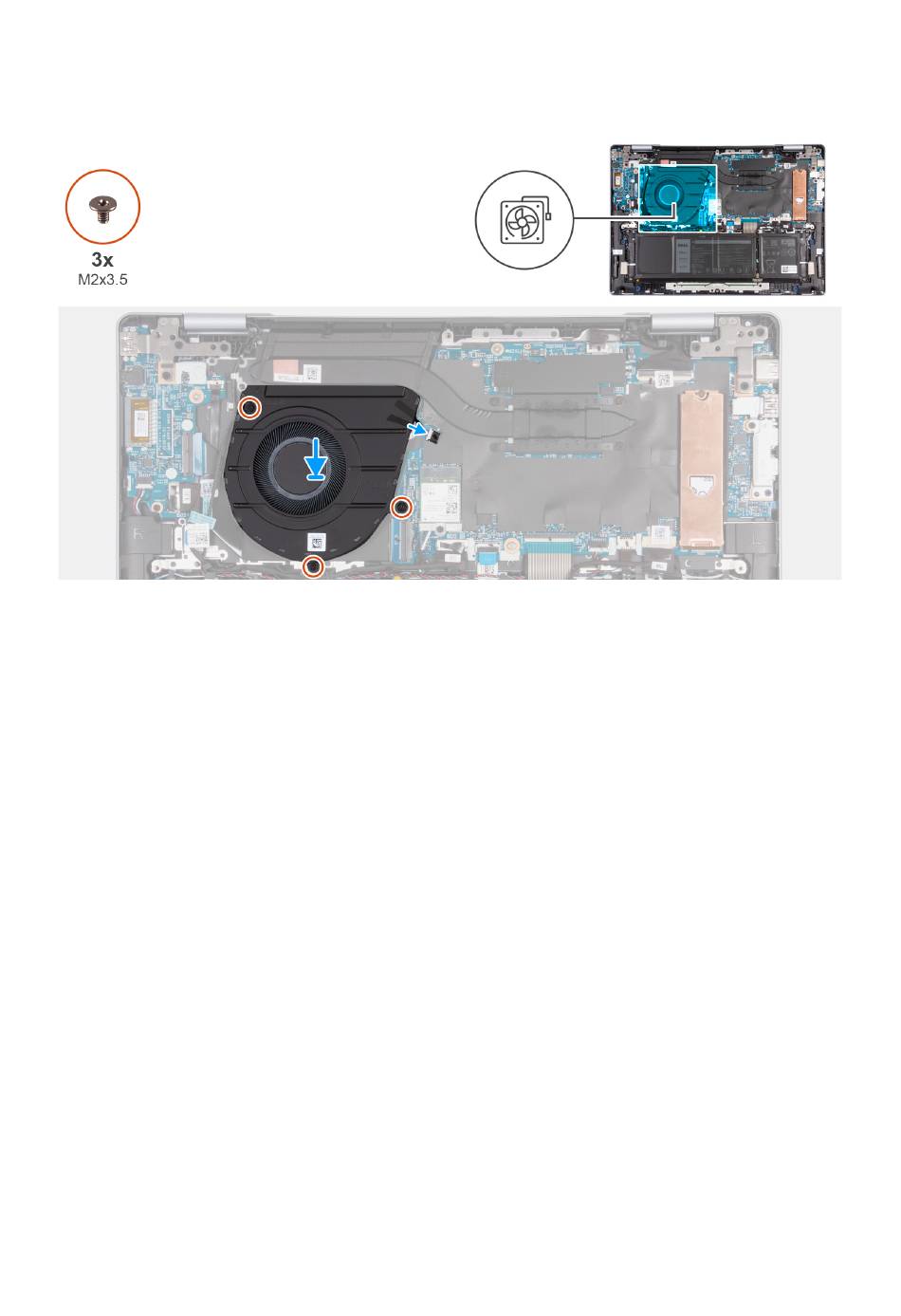

Afbeelding 25. De ventilator installeren
Stappen
1. Plaats de ventilator op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de ventilator uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de drie schroeven (M2x3.5) terug waarmee de ventilator aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de kabel van de ventilator aan op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
48
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
