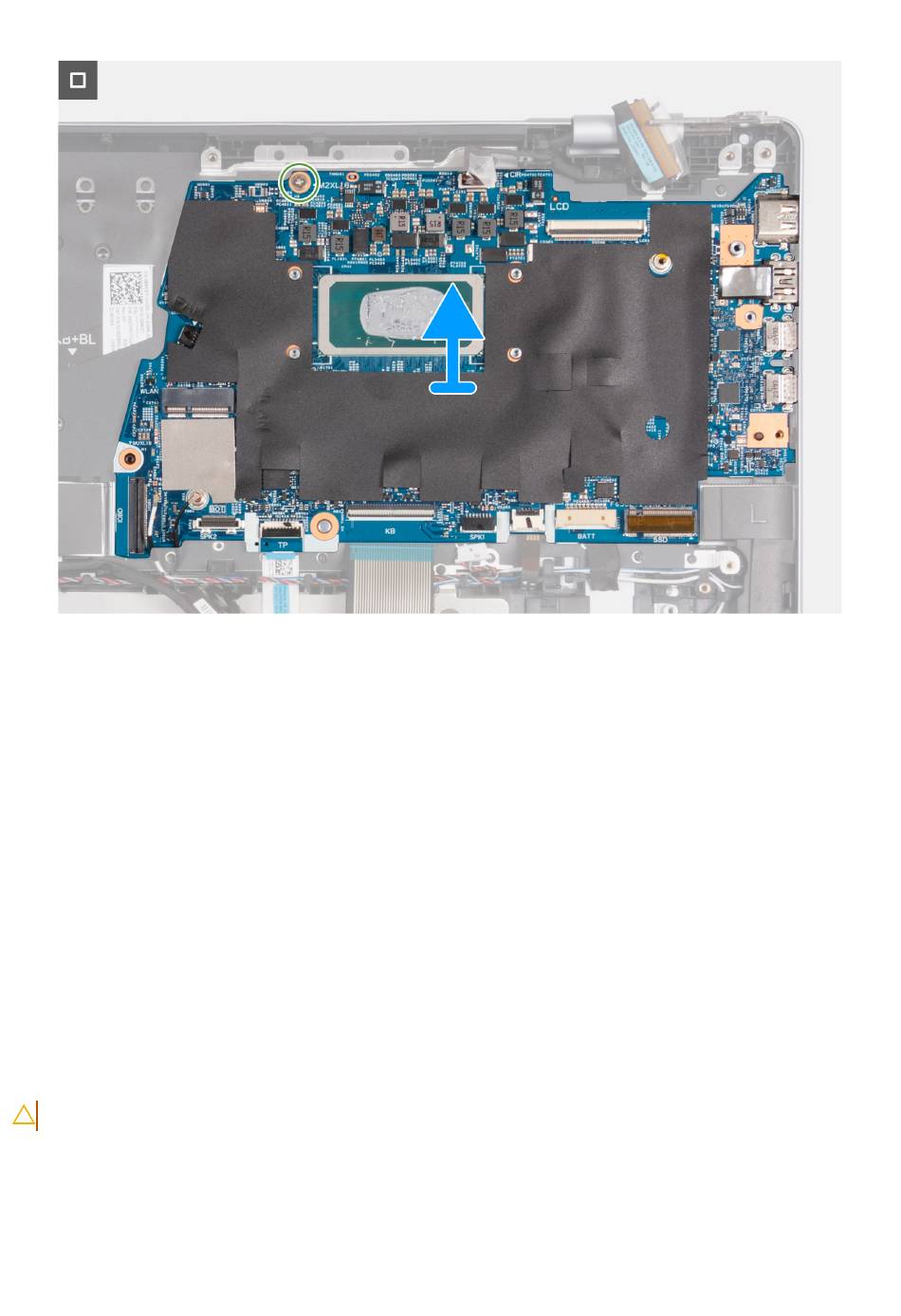

Afbeelding 51. De systeemkaart verwijderen
Stappen
1. Til de vergrendeling omhoog en koppel de kabelconnector van de beeldschermkaart los van de systeemkaart.
2. Til de vergrendeling omhoog en koppel de beeldschermkabel los van de systeemkaart.
3. Verwijder de drie schroeven (M2.5x5) waarmee het beeldschermscharnier aan de palmsteun- en toetsenbordeenheid is bevestigd.
4. Wrik het beeldschermscharnier open onder een hoek van 90 graden.
5. Verwijder de twee schroeven (M2x4) waarmee de beugel van de USB Type-C op de systeemkaart wordt bevestigd.
6. Til de beugel van de USB Type-C weg van de systeemkaart.
7. Til de vergrendeling omhoog en koppel de kabel van de toetsenbordverlichting los van de systeemkaart.
8. Ontkoppel de kabel van de beeldschermluidspreker van de systeemkaart.
9. Til de vergrendeling omhoog en koppel de kabel van het toetsenbord los van de systeemkaart.
10. Til de vergrendeling omhoog en koppel de touchpadkabel los van de systeemkaart.
11. Til de vergrendeling omhoog en koppel de luidspreker-I/O-kabel los van systeemkaart.
12. Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van de systeemkaart.
13. Verwijder de schroef (M2x1.8) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
14. Til één zijde van de systeemkaart op en schuif de systeemkaart vervolgens weg van de palmsteun- en toetsenbordeenheid.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
