OPMERKING:
De M.2 SSD die op uw computer is geïnstalleerd, is afhankelijk van de bestelde configuratie. Het M.2-slot biedt
ondersteuning voor een van de volgende SSD's:
● M.2 2230 SSD en een thermisch M.2 2230-schild
Uw M.2 2230 is gemonteerd op een specifiek thermisch M.2 2230-schild.
● M.2 2280 SSD en een specifiek thermisch M.2 2280-schild
De volgende afbeelding(en) geeft/geven de locatie van de M.2 2230 SSD aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.

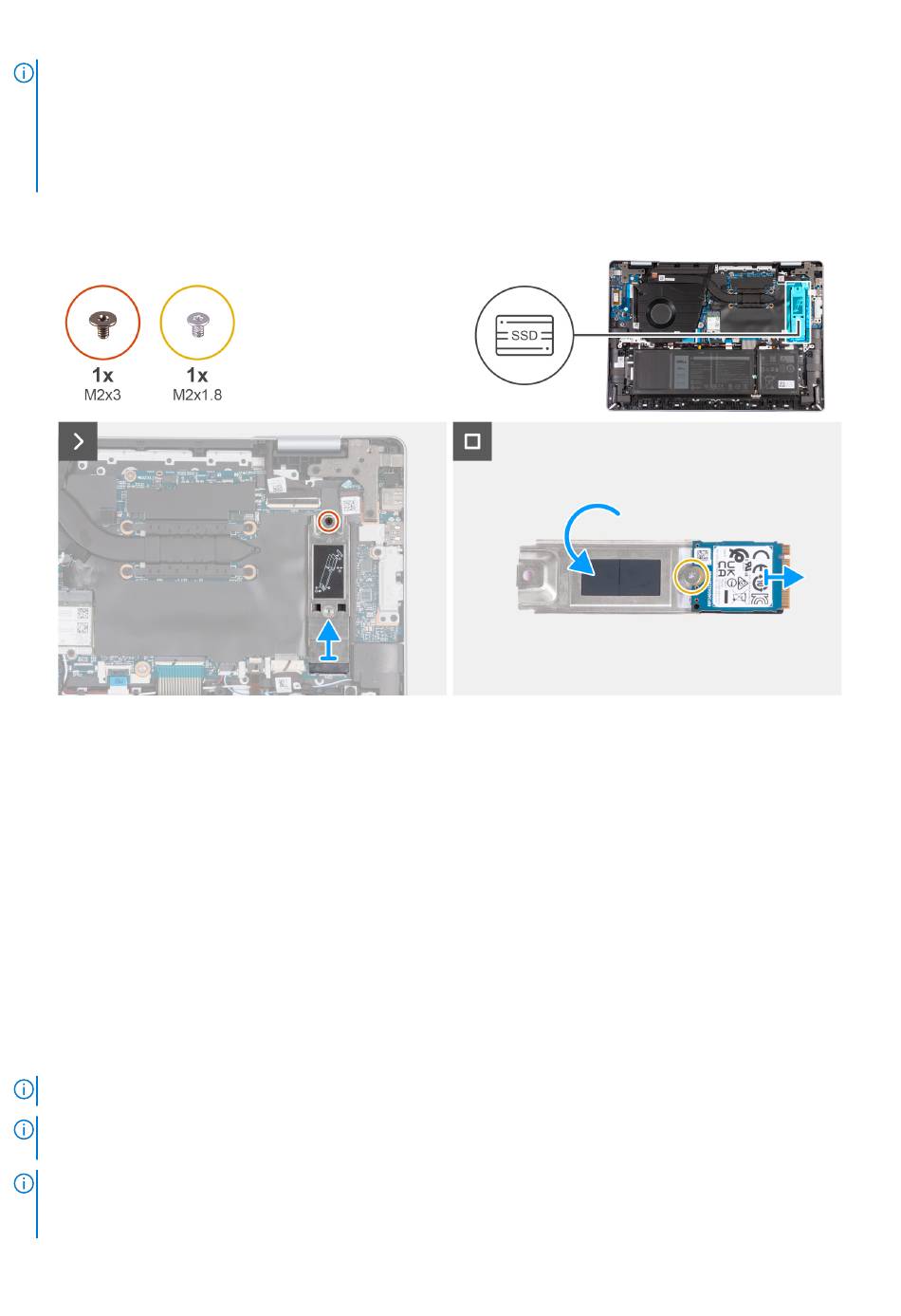

Afbeelding 18. De M.2 2230 SSD verwijderen
Stappen
1. Verwijder de schroef (M2x3) waarmee de M.2 2230 SSD-eenheid aan de systeemkaart wordt bevestigd.
2. Schuif en til de M.2 2230 SSD-eenheid weg van de systeemkaart.
3. Draai de M.2 2230 SSD-eenheid om.
4. Verwijder de schroef (M2x1.8) waarmee de M.2 2230 SSD aan de montagebeugel van de M.2 2230 SSD wordt bevestigd.
5. Til de M.2 2230 SSD weg van de montagebeugel van de M.2 2230 SSD.
De M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
Deze procedure geldt alleen voor computers die worden geleverd met een geplaatste M.2 2230 SSD.
OPMERKING:
Een thermisch M.2-schild voor de M.2 2230 SSD is vereist. Plaats de M.2 2230 SSD niet zonder het thermische
M.2-schild.
OPMERKING:
De M.2 SSD die op uw computer is geïnstalleerd, is afhankelijk van de bestelde configuratie. Het M.2-slot biedt
ondersteuning voor een van de volgende SSD's:
● M.2 2230 SSD en een thermisch M.2 2230-schild
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
41
