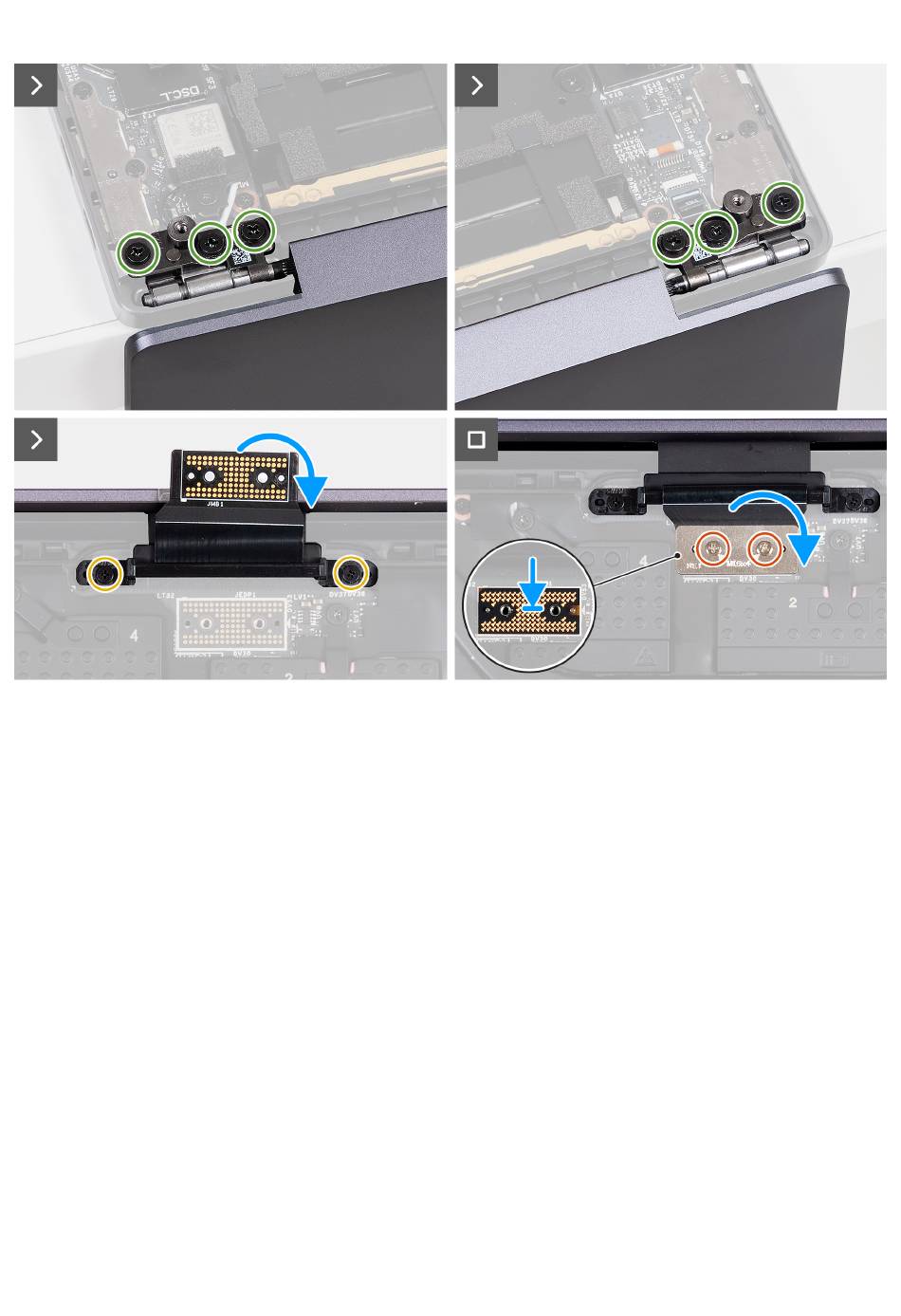

Afbeelding 31. De beeldschermeenheid plaatsen
Stappen
1. Plaats de palmsteuneenheid op de rand van een platte tafel.
2. Lijn de schroefgaten van de palmsteuneenheid uit met de schroefgaten in de scharnieren van de beeldschermeenheid.
3. Plaats de zes schroeven (M2.5x5.5) terug waarmee de linker- en rechterbeeldschermscharnieren aan de systeemkaart en
palmsteuneenheid zijn bevestigd.
4. Sluit de beeldschermeenheid, draai de computer om en plaats deze op een vlak oppervlak.
5. Plaats de twee schroeven (M1.6x3.5) terug waarmee de beeldschermkabelbeugel op de palmsteuneenheid wordt bevestigd.
6. Plaats met behulp van de uitlijnpinnen de interposerkaart van de beeldschermkabel op het systeemkaart.
7. Sluit de beeldschermkabel aan op de connector van de beeldschermkabel (JEDP1) op de systeemkaart.
8. Lijn de schroefgaten in de houder van de beeldschermkabel uit met de schroefgaten op de systeemkaart.
9. Plaats de twee schroeven (M1.6x4) terug waarmee de beeldschermkabel aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
63
