Werkingsprincipe
Het iQ-doseerventiel gebruikt een vierwegsspoel met
uitvoer om de zuiger in het ventiel te regelen.

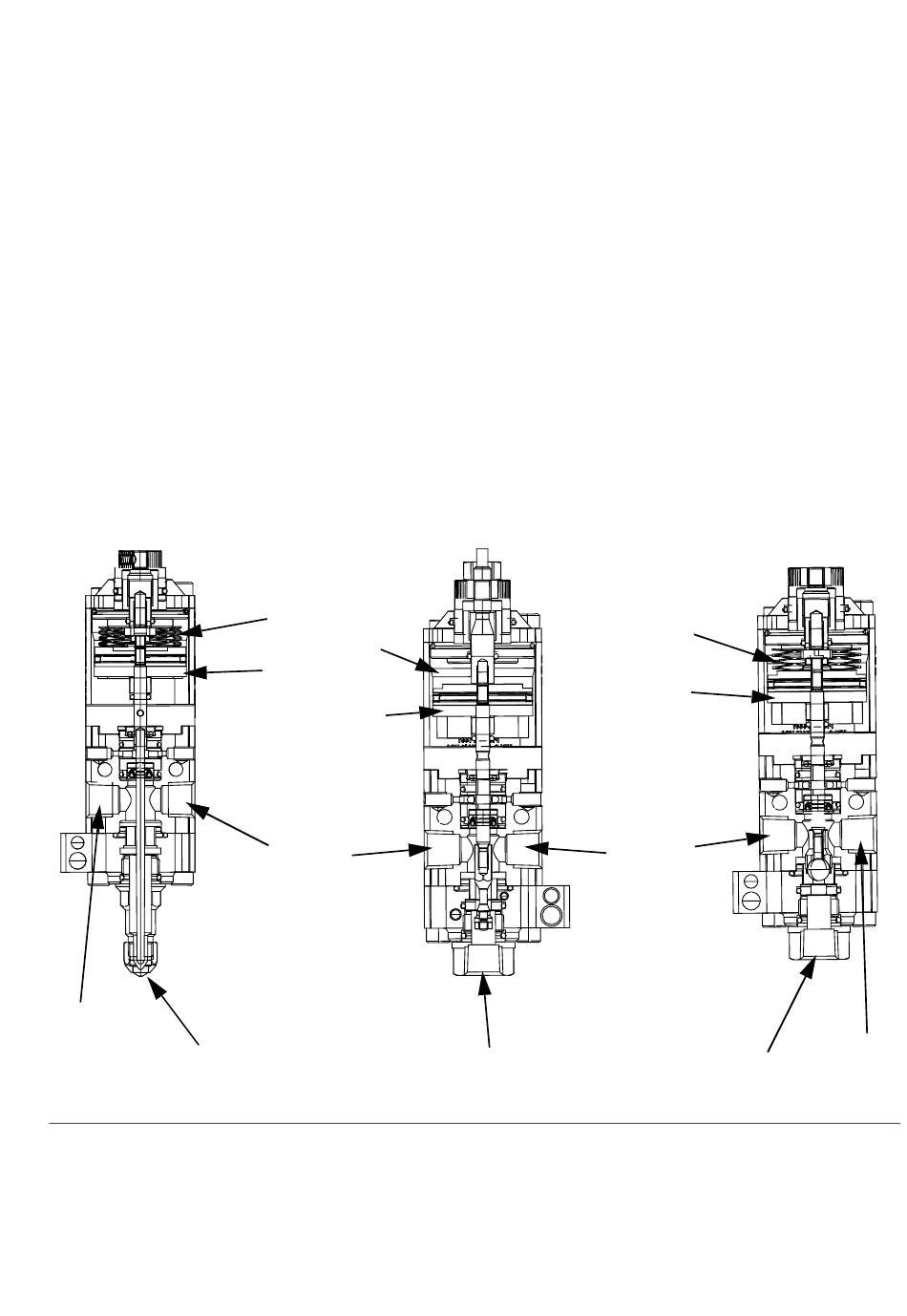

Er wordt luchtdruk in de positie in de onderstaande
afbeeldingen toegepast om de ventielen te openen
of te sluiten.
Ventiel met
tipdichting
(iQ-T)
Vloeistof
Inlaat
Vloeistof
Uitlaat
A
. 6: Werkingsprincipe
FB
3A7809G
Ventiel met
terugzuiging
Gesloten
Geopend
Geopend
Gesloten
Vloeistof
Inlaat
Types ventielen
Kogel-zitting (iQ-B): Een voorwaarts werkend ventiel met
een kogel van siliciumnitride die afdicht tegen een zitting
van wolfraamcarbide.
Terugzuiging (iQ-S): Een achterwaarts werkend ventiel
met een tip van wolfraamcarbide die afdicht tegen een
zitting van wolfraamcarbide.
Tipdichting (iQ-T): Een voorwaarts werkend ventiel met
een tip van wolfraamcarbide die afdicht tegen een zitting
van gehard roestvrij staal.
(iQ-S)
Vloeistof
Uitlaat
Werkingsprincipe
Ventiel met
kogel-zitting
(iQ-B)
Gesloten
Geopend
Vloeistof
Inlaat
Vloeistof
Uitlaat
Vloeistof
Inlaat
13
