Reparatie
Montage
Voorkom schade aan de dichtingen tijdens het installeren
door het dichtingsmontagegereedschap afgebeeld in
het deel Toebehoren op pagina 45 te gebruiken om
de dichtingsset te monteren.
Voor ventielen met kogel-zitting:
1.
Breng een kleine hoeveelheid van het meegeleverde
blauwe zuurstofdichte hechtmiddel aan op de onderste
schroefdraad van de zuigerstang (410).
2.
Schroef de kogeleenheid (203) in de zuigerstang (410).
3.

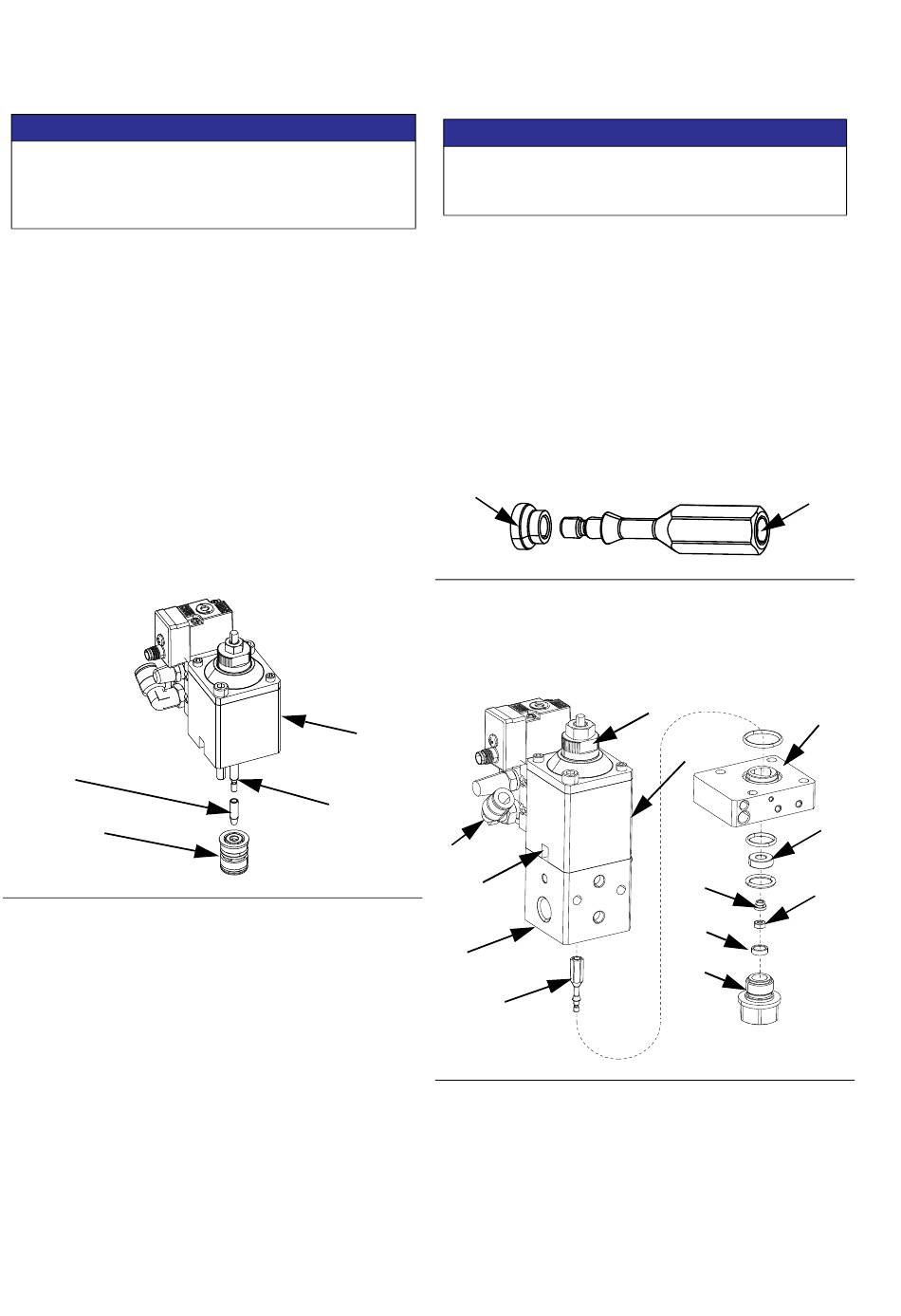

Plaats het ventiel verticaal in een bankschroef. Plaats
een inbussleutel door de zuigerstang (410) in het
afvoergat (K). Zie A
FB
4.
Gebruik een kleine momentsleutel met een dop van
9 mm of een verlengstuk om de kogeleenheid (203)
op de zuigerstang (410) vast te draaien. Draai aan
tot 20 in-lbs (2.3 N•m).
5.
Voer de stappen uit voor Luchtgedeelte aansluiten
op pagina 21.
806
101,102
A
. 14
FB
Montage voor terugzuigingsventielen:
1.
Gebruik het dichtingsmontagegereedschap (806) om
de nieuwe dichtingsset (101, 201) op de zuigerstang
te monteren met de flens tegen het luchtgedeelte (B).
2.
Verwijder het dichtingsmontagegereedschap (806)
en bewaar het.
3.
Breng vet aan op de buitenkant van de dichtingsset
(101, 201).
22
LET OP
. 12 pagina 21.
410
4.
Plaats een inbussleutel door de zuigerstang (410) in
het afvoergat (K). Zie A
Voorkom schade aan het ventiel door ervoor te zorgen
dat er geen vet op de schroefdraad van de zuigerstang
aanwezig is.
5.
Breng het meegeleverde blauwe zuurstofdichte
hechtmiddel aan op de onderste schroefdraad
van de zuigerstang (410).
6.
Plaats de stangadapter (306) en draai vast tot 2,3 N•m
(20 in-lbs) met een sleutel van 6 mm of verlengstuk.
7.
Monteer de vloeistofsectie (E) en het uitlaatblok (N).
8.
Schuif de zitting (307) op de stangadapter (306).
9.
Schuif de tipzitting (309) op de stangadapter (306).
Let op de richting van de tipzitting en stangadapter
in A
. 15.
FB
309
A
. 15
FB
10. Breng het meegeleverde blauwe zuurstofdichte
hechtmiddel aan op de schroefdraad van de
stangadapter (306). Draai de moer (310) vast
tot 2,3 N•m (8-10 in-lbs).
B
A
K
E
306
A
. 16
FB
. 16.
FB
LET OP
C
404
309
315
308
3A7809G
306
N
307
310
