Programmering met TAPPS2 / Uitgangen
Alle uitgangen
Voor alle uitgangen kan het handbedrijf tot gebruikersgroepen (Gebruiker, Installateur, Expert) worden
beperkt.

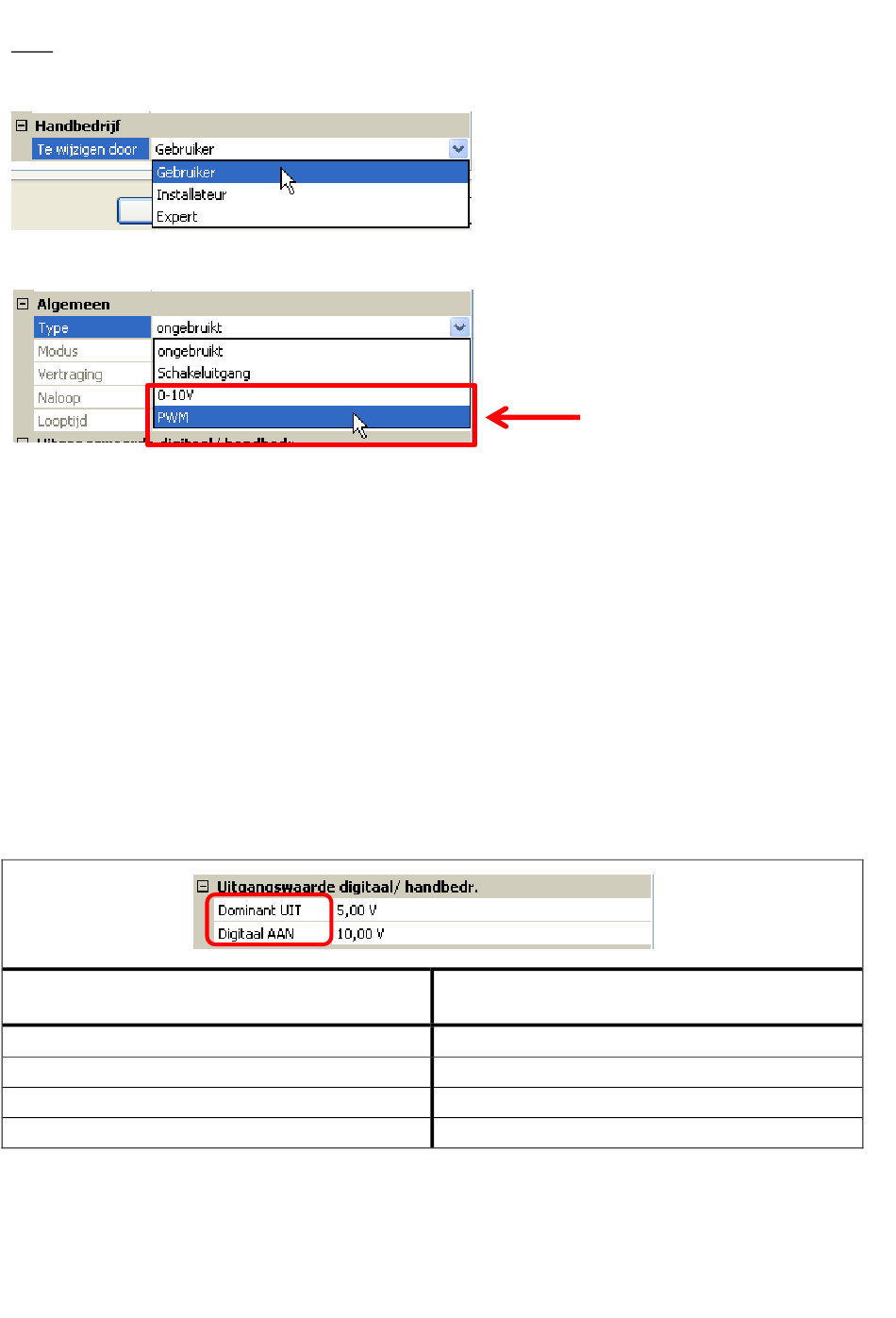

Uitgangen 4 en 5 als analoge uitgangen
De uitgangen 4 en 5 stellen een spanning van 0 tot 10V ter beschikking, bv. voor vermogensregeling
van branders (brandermodulatie) of toerentalregeling van elektronische pompen.
De uitgave geschiedt naar keuze als spanning (0 - 10 V) of als PWM-signaal.
Deze kunnen door een PID-functie of ook door andere functies worden aangestuurd. Die „verschaling"
beidt de mogelijkheid, de analoge waarde van de bron (met of zonder kommapositie) aan het
regelbereik van het aan te sturen apparaat aan te passen.
In de modus PWM (pulsbreedtemodulatie) wordt een bloksignaal met een spanningspiek van ca. 10V
en een frequentie van 1kHz met variabele arbeidscyclus (0 - 100%) aangemaakt.
Werken meerdere functies (analoge waardes) gelijktijdig op een analoge uitgang, wordt de hoogste
waarde uitgegeven.
Bij activering van de analoge uitgang met een digitaal commando kan een uitgangsspanning tussen
0,00V en 10,00V (cq. 0,0% – 100,0 % bij PWM) worden vastgelegd. Digitale commando's zijn ten
opzicht van een verbinding met een analoge waarde dominant.
De activering van de analoge uitgang met „Dominant uit" en „Digitaal aan" is met de volgende digitale
signalen mogelijk:
Voorbeeld: Dominant UIT:
uitgangswaarde 5,00V
Dominant UIT (van meldingen)
Hand UIT
16
Voorbeeld: Dominant AAN :
uitgangswaarde 10,00V
Dominant AAN (van meldingen)
Hand AAN
Digitaal AAN
Antiblokkeerbeveiliging
