Basisprincipes
De module kan als uitbreidingsmodule voor vrijprogrammeerbare regelingen worden gebruikt. De
voeding geschiedt door een regelaar of door een externe 12V-adapter. Per regelaar kunnen maximaal
twee apparaten (CAN-Monitor, CAN-I/O module, o.i.d.) gevoed worden. Vanaf 3 apparaten in het CAN-
netwerk wordt een extra 12V-adapter benodigd.
De programmering van de module geschiedt met de programmeersoftware TAPPS2, maar kan echter
ook vanuit de UVR16x2 of de CAN-MTx2 geschieden.
Er staan alle functiemodules van de regelaar UVR16x2 ter beschikking. De programmering kan uit
maximaal 44 functies bestaan.
De overdracht van functiedata of een firmware-update geschiedt via de C.M.I., vanuit de UVR16x2 of
vanuit de CAN-MTx2.
De module kan via een regelaar UVR16x2, de CAN-Monitor CAN-MTx2 of via de interface C.M.I.
worden bediend.
Voor iedere taal is een eigen firmware-versie beschikbaar.
Deze handleiding dient als programmeerhulp direct op het apparaat, maar geldt ook als belangrijke
verklaring van de elementen, welke voor de programmering met de programmeersoftware TAPPS 2
benodigd zijn (functies, in- en uitgangen, etc.).
In de basis is de programmering met TAPPS 2 aan te bevelen. Daardoor kan de programmeur de
gehele functionaliteit op de PC als grafisch logisch plan tekenen (= programmeren) en parametreren.
De gereedschappen en werkwijze van TAPPS2, welke voor een grafische programmering van de
module noodzakelijk zijn, worden in de handleiding van TAPPS2 behandeld.

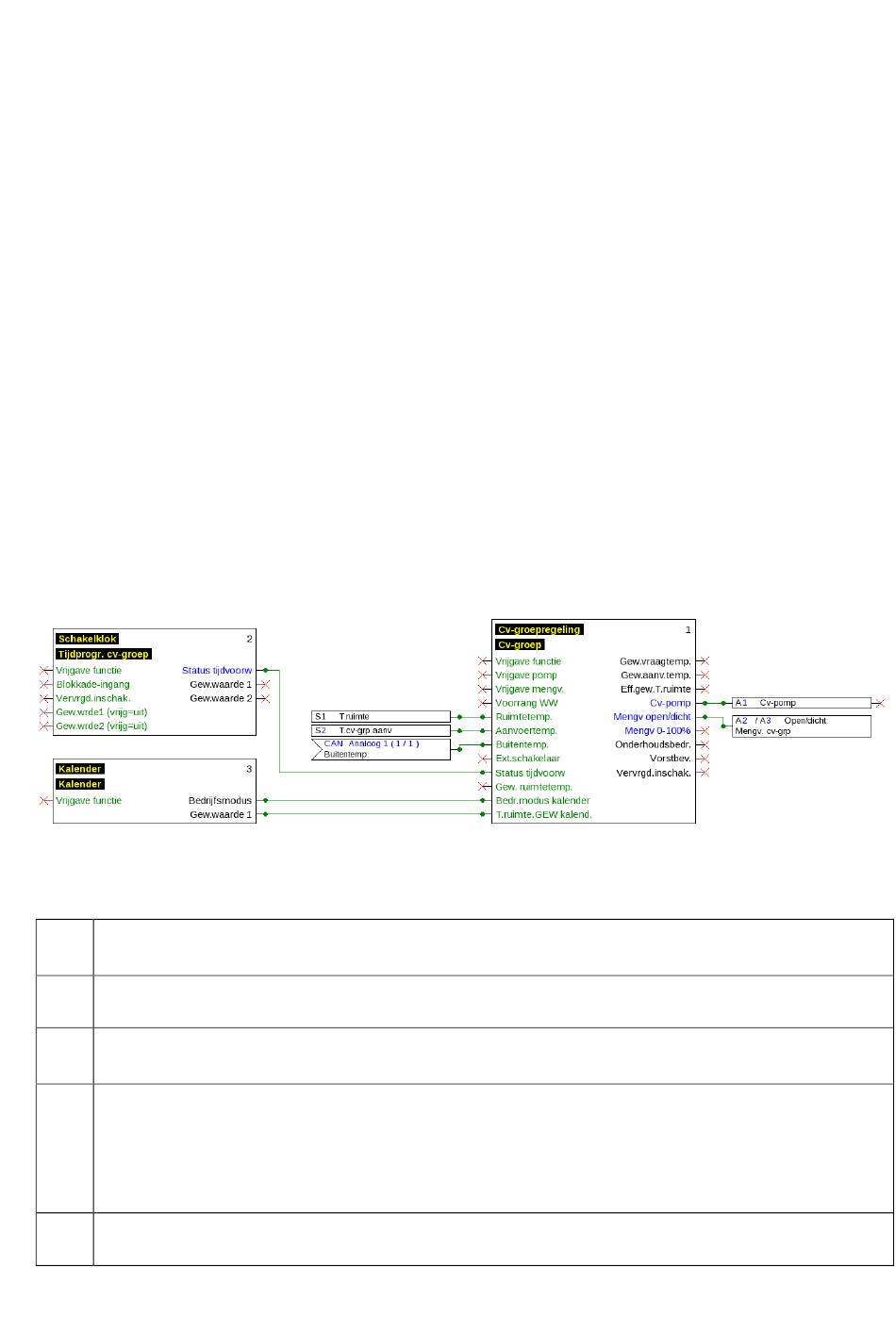

Voorbeeld met TAPPS 2:
Stappenplan
Om een efficiënte programmering uit te voeren, dient een vaste volgorde te worden aangehouden:
Voorwaarde voor het maken van een programmering en de parametrering is een exact
1
hydraulisch schema.
2
Aan de hand van dit schema moet worden vastgelegd, wat hoe geregeld moet worden.
Op basis van de gewenste regelfunctionaliteit dienen de sensorposities te worden bepaald en
3
in het schema in te tekenen.
4
Vervolgens worden alle sensoren en uitgangen van de gewenste in- en uitgangsnummers
voorzien.
Omdat de sensoringangen en uitgangen verschillende eigenschappen bezitten, is het
eenvoudig doornummeren niet mogelijk. De in- en uitgangstoewijzing dient daarom aan de
hand van deze handleiding te geschieden.
5
Daarna dienen de benodigde functies te worden geïmporteerd en geparametreerd.
Basisprincipes
5
