Programmering met TAPPS2 / Ingangen
Digitaal
Keuze van de meetgrootheid:
•
Uit / Aan
•
Nee / Ja
Analoog
Keuze van de meetgrootheid:
•
Temperatuur
Selectie van het sensortype: KTY (2 kΩ/25°C = vroeger standaardtype van Technische
Alternative),
element THEL, KTY (1 kΩ/25°C), PT 100, PT 500, Ni1000, Ni1000 TK5000
•
Solarstraling (sensortype: GBS01)
•
Spanning
•
Weerstand
•
Vochtigheid (sensortype: RFS)
•
Regen (sensortype: RES)
De ingangen 1-4 kunnen in normale gevallen een maximale spanning van 3,3 Volt meten.
Door het omsteken van de jumper voor de ingangen 3 en 4 kunnen deze ingangen een spanning van
0-10V verwerken (zie montagehandleiding). Is de jumper op „0-10V" gezet, kunnen geen andere
meetgrootheden worden verwerkt.
Wordt deze jumper niet correct ingesteld, dan kan de ingang bij meer als 3,3 V beschadigd worden.
Aanvullende keuze van de procesgrootte
voor de meetgrootheden spanning en weerstand:
•
Dimensieloos
•
Dimensieloos (,1)
•
Rendement
•
Dimensieloos (,5)
•
Temperatuur °C
•
Globale straling
•
CO
-gehalte ppm
2
•
Procent
Aansluitend dient het waardebereik met de verschaling worden vastgelegd.

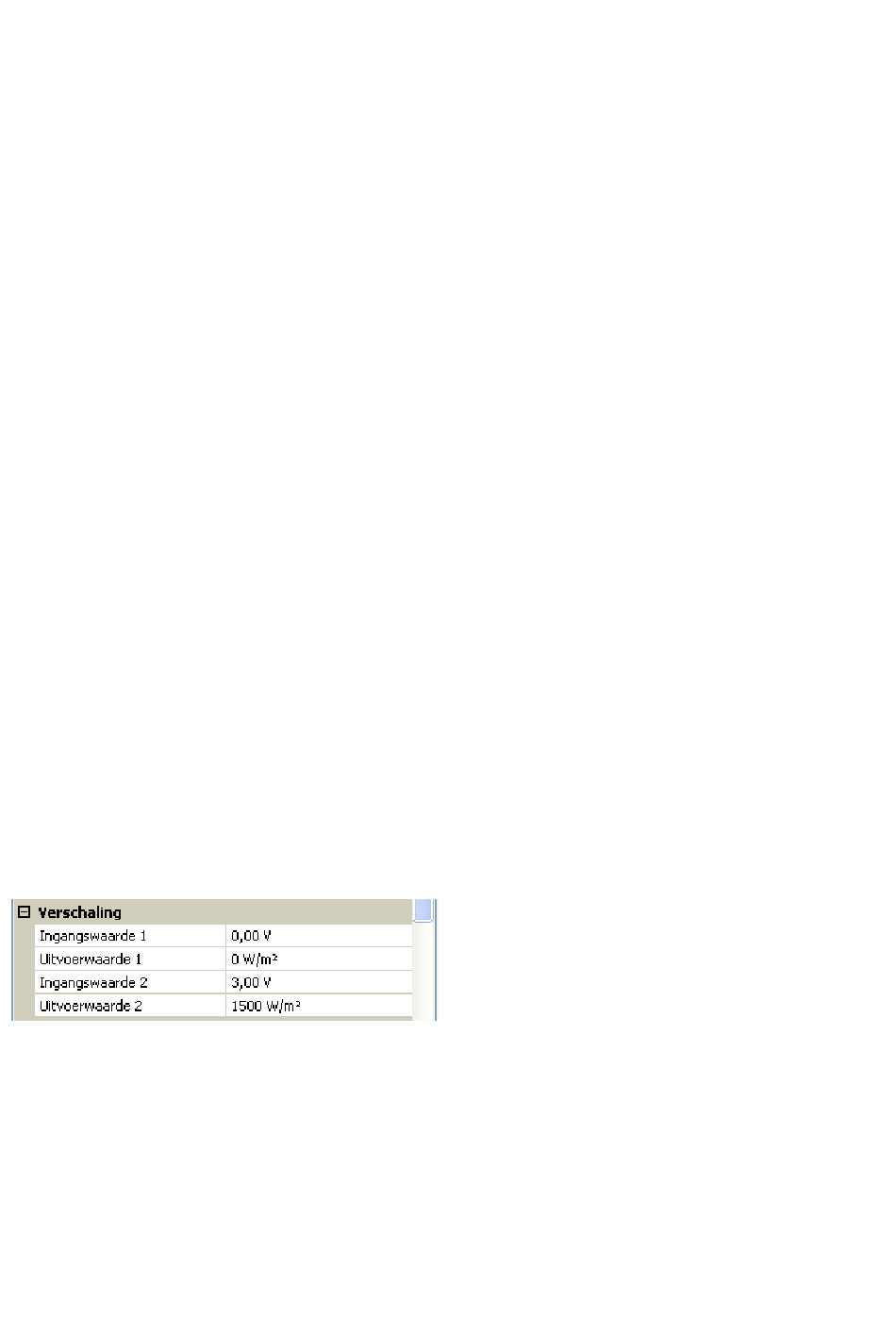

Voorbeeld Spanning/ globale straling:
0,00V betekent 0 W/m², 3,00V geeft 1500 W/m².
8
PT 1000 (= actueel standaardtype), ruimtesensoren: RAS, RASPT, thermo-
•
Absolute vochtigheid
•
Druk bar, mbar, Pascal
•
Liter
•
Kubieke meter
•
Debiet (l/min, l/h, l/d,
m³/min, m³/h, m³/d)
•
Vermogen
•
Spanning
•
Uit / Aan (invers)
•
Nee / Ja (invers)
•
Stroomsterkte mA
•
Stroomsterkte A
•
Weerstand
•
Snelheid km/h
•
Snelheid m/s
•
Graden (hoek)
