Maaidek monteren
1.
Plaats het maaidek onder het draagframe.
2.
Bevestig het maaidek aan het draagframe met
vier (4) pennen en R-pennen (fig. 3).
NB.:
Alle vier pennen moeten in
overeenkomstige gaten worden
geplaatst voor een gelijke maaihoogte.
1
2
3
4
5
6
7
10
11

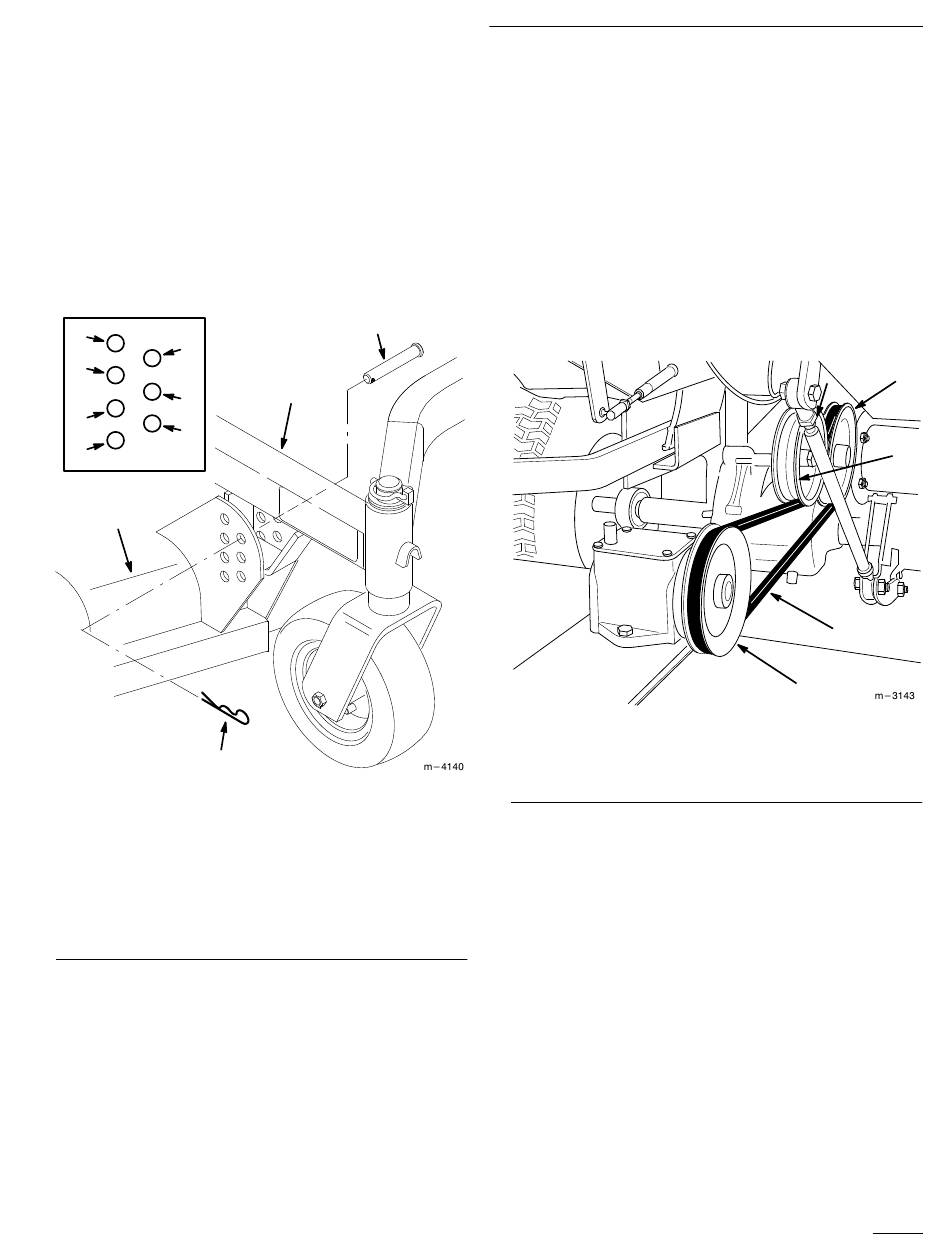

Figuur 3
1. Maaihoogte 25 mm (1")
2. Maaihoogte 38 mm
(1-1/2")
3. Maaihoogte 51 mm (2")
4. Maaihoogte 64 mm
(2-1/2")
5. Maaihoogte 76 mm (3")
8
9
6. Maaihoogte 89 mm
(3-1/2")
7. Maaihoogte 102 mm (4")
8. Pen
9. Draagframe
10. Maaidek
11. R-pen
Drijfriem monteren
1.
Verwijder de vleugelmoeren waarmee het
drijfriemdeksel aan de bovenkant van de
maaieenheid bevestigd is en verwijder het
drijfriemdeksel.
2.
Leg de drijfriem om de aandrijfpoelie van de
tractor, til de spanpoelie op en leg de riem om de
poelie van de tandwielkast (fig. 4).
3.
Monteer het drijfriemdeksel aan de maaieenheid.
Figuur 4
1. Aandrijfpoelie van tractor
2. Spanpoelie
Montage
1
2
3
4
3. Drijfriem
4. Poelie van tandwielkast
5
