3.
Verwijder de drijfriem. Zie Vervangen van de
drijfriem, pagina 13.
4.
Maak de spanbeugel en veer los om de
spanpoelie-arm en spanpoelie te ontspannen,
daarna de versleten maaidekdrijfriem
verwijderen (fig. 20).
5.
Leg de nieuwe drijfriem om de twee buitenste
aspoelies, de vaste spanpoelie en de middelste
aspoelie (fig. 20).
6.
Monteer de veer en spanbeugel van de
spanpoelie-arm, vastzetten met de moer (fig. 20).
6
4
3

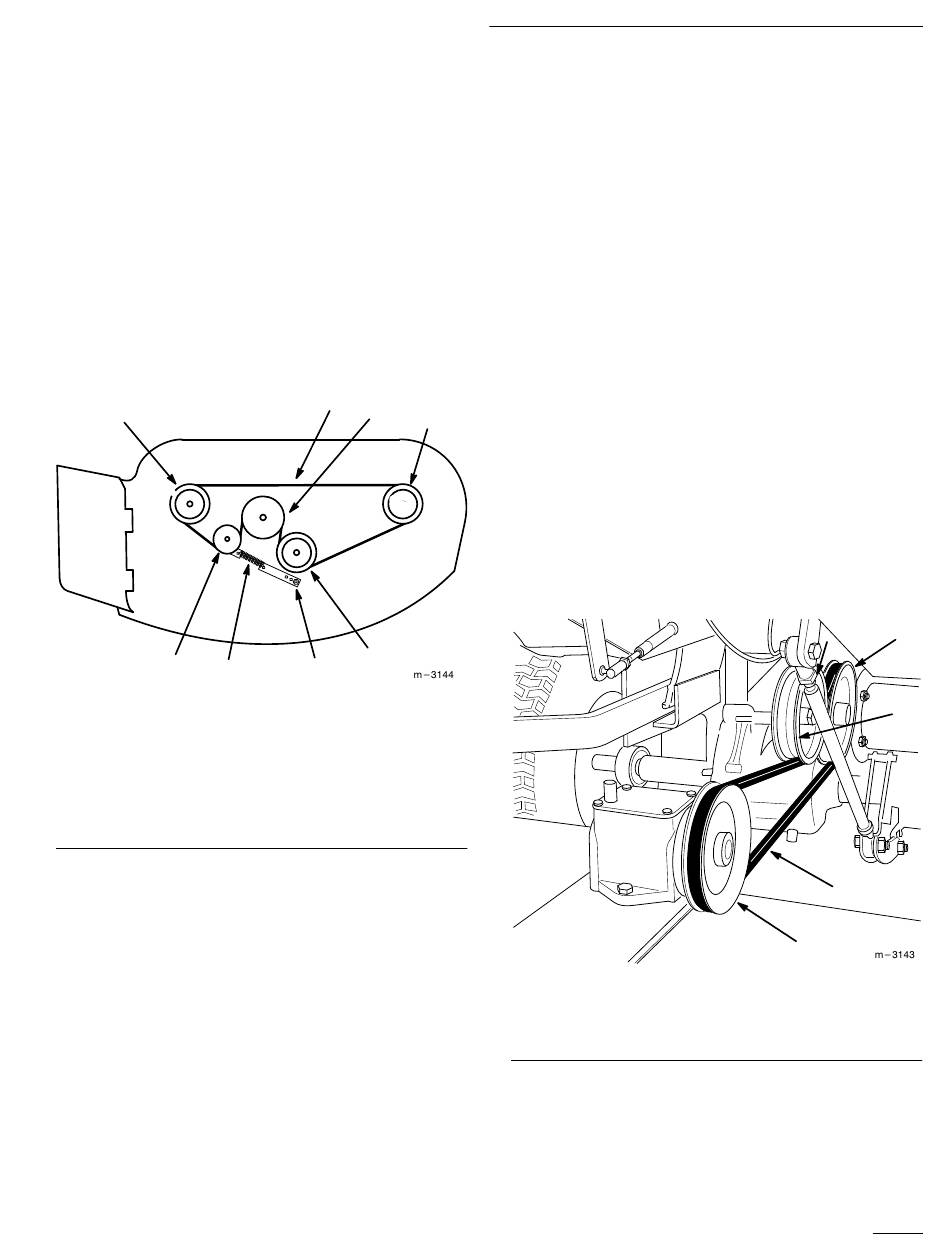

Figuur 20
Bovenaanzicht
1. Maaidekdrijfriem
2. Spanbeugel
3. Veer
4. Spanpoelie
7.
Monteer de drijfriem. Zie Vervangen van de
drijfriem, pagina 13.
8.
Monteer de maaidekschermen.
1
7
6
5
2
5. Middelste aspoelie
6. Buitenste aspoelie (2)
7. Veer van vaste
spanpoelie-arm
Vervangen van de drijfriem
Als de drijfriem giert of de messen slippen tijdens het
maaien, of bij gerafelde randen van de riem, sporen
van verbranding of scheurtjes, dan is de drijfriem
versleten. Bij één van de bovenstaande problemen de
drijfriem vervangen.
1.
Stop de motor, neem de sleutel uit de
contactschakelaar en trek de bougiekabel(s) van
de bougie(s).
2.
Verwijder de vleugelmoeren waarmee het
drijfriemdeksel aan de bovenkant van de
maaieenheid bevestigd is en verwijder het
drijfriemdeksel.
3.
Verwijder de oude drijfriem.
4.
Leg de nieuwe drijfriem om de aandrijfpoelie
van de tractor, til de spanpoelie op en leg de riem
om de poelie van de tandwielkast (fig. 21).
5.
Monteer het drijfriemdeksel aan de maaieenheid.
Figuur 21
1. Aandrijfpoelie van tractor
2. Spanpoelie
Onderhoud
1
2
3
4
3. Drijfriem
4. Poelie van tandwielkast
13
