PERIODIEK ONDERHOUD EN AFSTELLINGEN
en mogelijk brand te voorko-
1
men.
[DWA15132]
Voorgeschreven zekeringen:
2
Hoofdzekering:
50.0 A
Aansluitzekering 1:
3
2.0 A
Koplampzekering:
7.5 A
4
Zekering signaleringssysteem:
7.5 A
5
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A 1, 15.0 A x 1
6
Zekering ABS-motor:
30.0 A
7
Circuitzekering alarmverlichtingssy-
steem:
7.5 A
8
Zekering ABS ECU:
7.5 A
Zekering van de ABS-solenoïdeklep:
9
15.0 A
Zekering SCU:
7.5 A (YZF-R1M)
10
Zekering brandstofinjectiesysteem:
15.0 A
11
Backup-zekering:
7.5 A
Zekering elektronische smoorklep:
12
7.5 A
3. Draai de contactsleutel naar "ON" en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
7-34

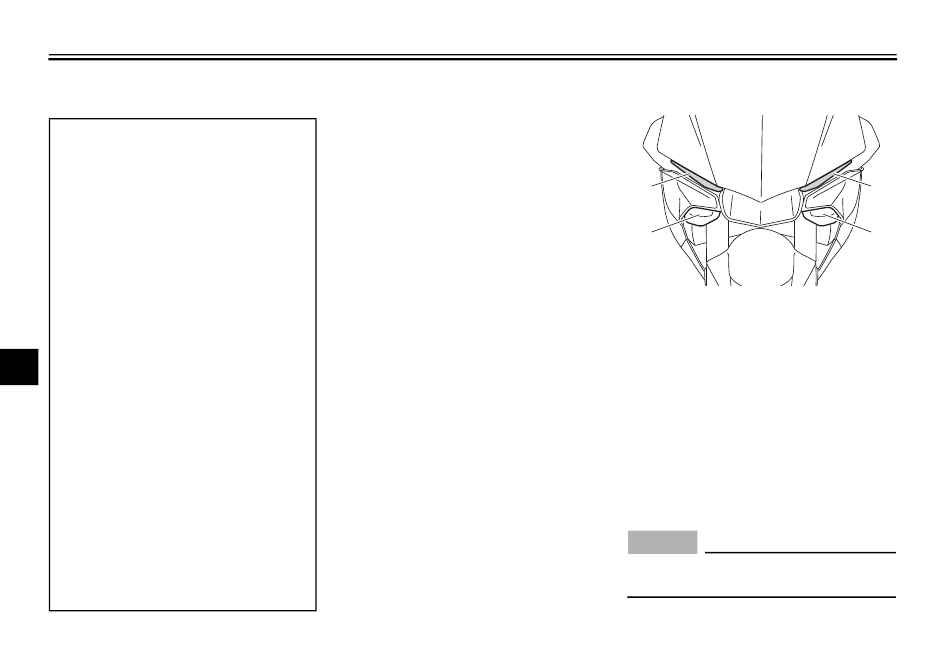

Voertuigverlichting
1
2
1. Parkeerlicht
2. Koplamp
Dit model is volledig uitgerust met lampen
van het LED-type.
De koplampen, parkeerlichten, richtingaan-
wijzers, het achterlicht/remlicht en de kente-
kenverlichting zijn alle voorzien van LED's.
Er zijn geen vervangbare gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.
LET OP
Plak geen kleurfolie of stickers op de
koplamplens.
DAU67120
1
2
DCA16581
