kelijke positie en breng dan de drukclips en
snelsluitschroeven aan.

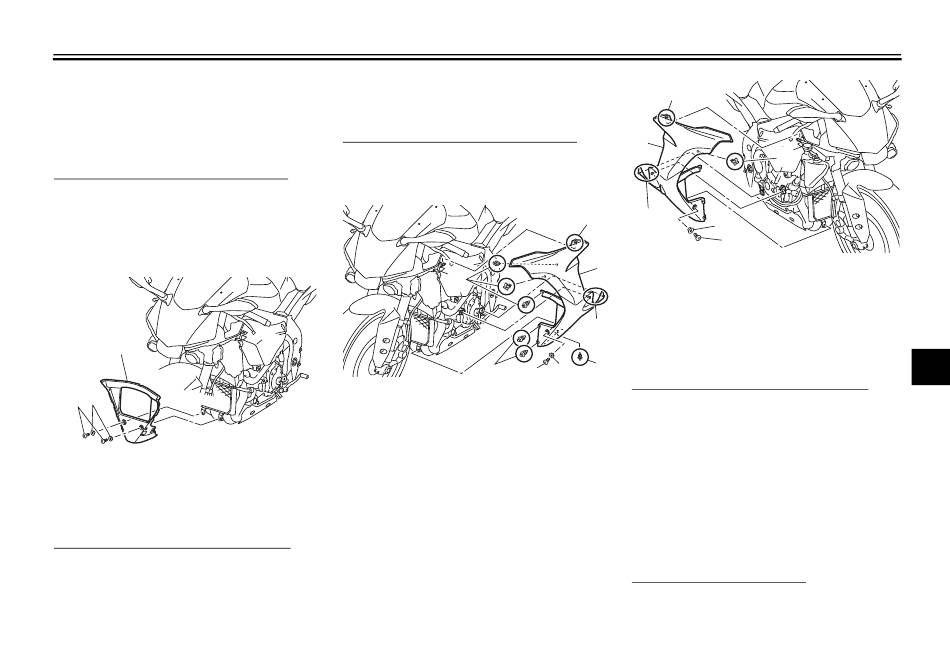

Stroomlijnpaneel C (voor YZF-R1)
Verwijderen van een stroomlijnpaneel
1. Verwijder de stroomlijnpanelen A en
B.
2. Verwijder de schroeven en flensbus-
sen, en haal dan het stroomlijnpaneel
los.
1
3
2
1. Stroomlijnpaneel C
2. Schroef
3. Flensbus
Aanbrengen van een stroomlijnpaneel
1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
flensbussen en schroeven aan.
2. Monteer de stroomlijnpanelen A en B.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
Stroomlijnpanelen A en B (voor
YZF-R1M)
Verwijderen van een stroomlijnpaneel
Verwijder de schroef, flensbus, snelsluit-
schroeven en de drukclips en haal dan het
stroomlijnpaneel los.
3
3
1. Stroomlijnpaneel A
2. Snelsluitschroef
3. Drukclip
4. Schroef
5. Flensbus
7-9
2
1
2
2
1
1. Stroomlijnpaneel B
2. Snelsluitschroef
3. Drukclip
2
4. Schroef
5. Flensbus
3
4
5
Aanbrengen van een stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de flensbus,
schroef, drukclips en de snelsluitschroeven
aan.
Panelen A en C
Verwijderen van een paneel
Verwijder de drukclip en de schroef en trek
dan het paneel los.
3
5
4
DAU66980
1
2
3
4
5
6
7
8
9
10
11
12
