WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
1
(a)

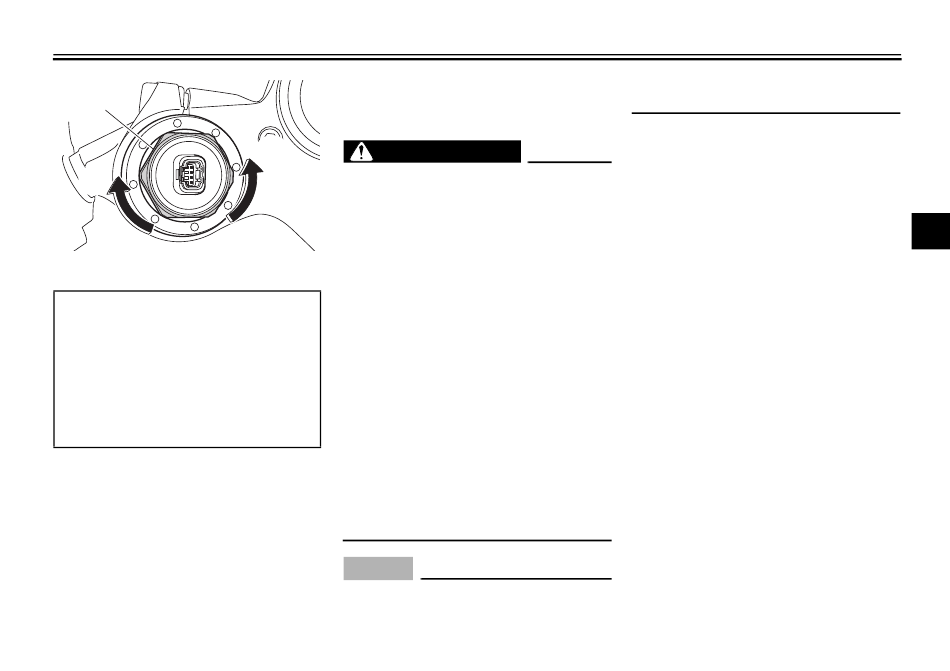

1. Stelbout veervoorspanning
Afstelling veervoorspanning:
Minimum (zacht):
0 slag(en) in de richting (a)*
Standaard:
5 slag(en) in de richting (a)*
Maximum (hard):
15 slag(en) in de richting (a)*
* Met de stelmoer volledig gedraaid in
de richting (b)
5. Sluit de stekker van elke vorkpoot aan.
6. Schuif de rubber afdekking weer naar
de oorspronkelijke positie.
Afstellen van de
schokdemperunit
(b)
WAARSCHUWING
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.
Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.
Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-
ler.
LET OP
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
DAU66492
schade aan het mechanisme te voorko-
men.
DWA10222
Voor YZF-R1:
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping,
snelle ingaande demping en langzame in-
informatie
zorgvuldig
gaande demping kunnen worden ingesteld.
Veervoorspanning
DCA10102
4-41
1. Draai de borgmoer los.
2. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
De instelling voor de veervoorspan-
ning wordt bepaald door de afstand A
te meten. Hoe groter afstand A, des te
hoger de veervoorspanning; hoe klei-
ner afstand A , des te lager de veer-
voorspanning.
Verricht de afstelling met de speci-
ale sleutel in de boordgereed-
schapsset.
