Vrije slag van koppelingshendel
afstellen
2
3
2
4
5
6

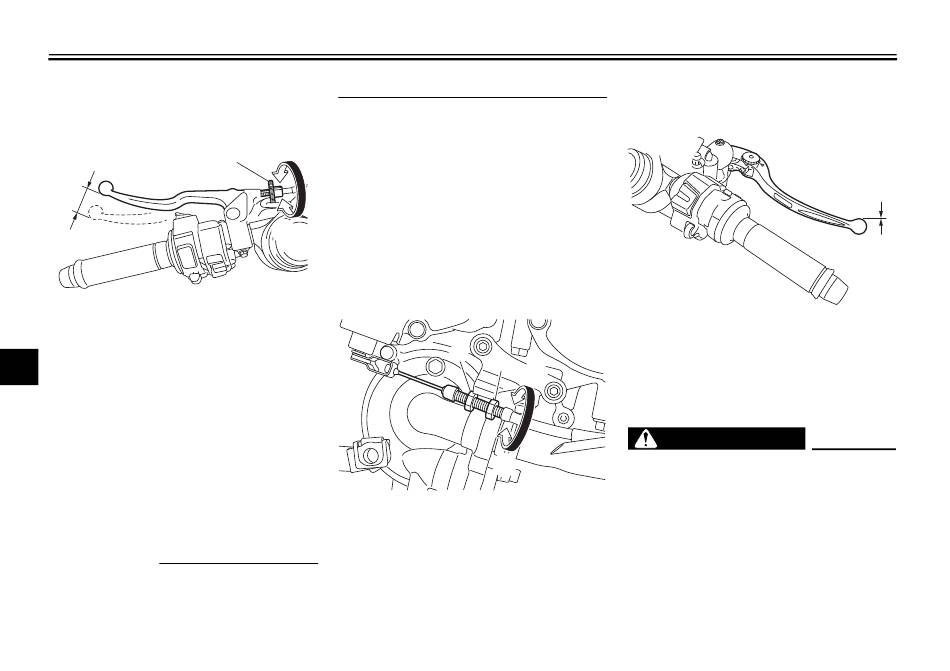

1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
7
De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
8
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
9
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
10
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
11
OPMERKING
Ga als volgt te werk als op de hierboven be-
12
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
DAU67341
wordt gehaald.
1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
(a)
1
2. Verwijder stroomlijnpaneel B. (Zie
pagina 7-8.)
3. Stel de borgmoer losser verder naar
beneden op de koppelingskabel.
(b)
4. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
5. Draai de borgmoer aan.
6. Breng het stroomlijnpaneel aan.
Vrije slag van remhendel
controleren
1
Aan het uiteinde van de remhendel mag
2
(b)
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
(a)
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
7-22
1. Geen vrije slag remhendel
