3 - FUNCTIES
3.12 - CO
-luchtkwaliteit
2
Alvorens de functie luchtkwaliteit (P152) kan worden ingeschakeld, moet een CO
en moet deze worden aangesloten op de klemmenstrook in de elektriciteitskast. Zie de handleiding van de unit voor de installatie en
de elektrische aansluiting.

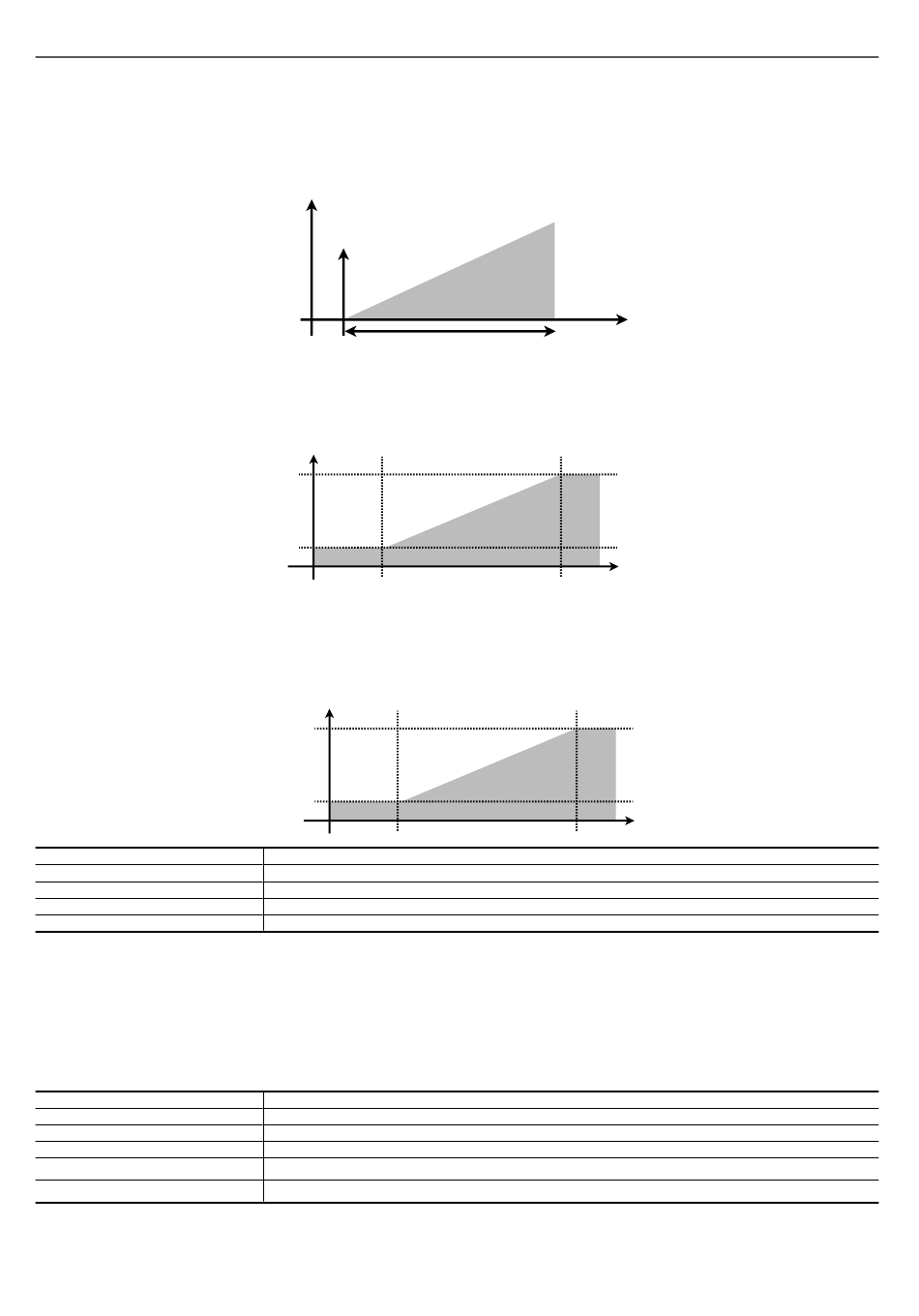

Deze functie berekent de behoefte aan binnenlucht kwaliteit door middel van een proportionele regelaar (P217) om het setpoint te
volgen via de CO
-concentratie (P216).
2
Als de ventilatoren een debietregeling hebben:
De regeling van de luchtkwaliteit werkt in de eerste plaats op het percentage verse lucht via de mengklep (indien aanwezig).
Als het percentage verse lucht 100% bereikt, werkt de regeling vervolgens op het ventilatiedebiet door dit te verhogen tot een maximale
waarde die wordt geregeld via de parameters P218 en P219.
Als de kanaaldruk (P104) van de pulsieventilator wordt geregeld:
Let op, deze functie kan niet worden gebruikt als de ijsvorming van de warmtewisselaar wordt gecontroleerd door een druksensor of
als de kanaaldruk van extractieventilator geregeld wordt.
In geval van kanaaldrukregeling van de pulsieventilator moet de luchtkwaliteitssensor worden aangesloten op klemmenstrook J26-U12.
De regelfunctie werkt alleen voor de openingswaarde van de mengklep en voert een grotere hoeveelheid verse lucht aan.
openingspercentage
1/2 van de mengklep
152
216
217
218
219
3.13 - Brandveiligheid
Als een DAD (autonome branddetector) is aangesloten op de unit, moet de brandcontrole van de regeling worden geactiveerd (P24). Er
zijn verschillende werkwijzen in geval er brand wordt gedetecteerd:
- Ce centrale uitschakelen
- De pulsieventilator forceren in debiet P282 en de extractieventilator stoppen
- De extractieventilator forceren in debiet P283 en de pulsieventilator stoppen
- De pulsieventilator forceren in debiet P282 en de extractieventilator stoppen in debiet P283
24
280
282
283
284
285
LET OP : De strategie voor het beheren van de brandbestrijding moet worden gekozen volgens de geldende voorschriften
in het land waar de LBK is geïnstalleerd. De CTA is niet bedoeld voor rookextractie.
24
100%
0%
Proportionele band luchtkwaliteit
Setpoint
luchtkwaliteit P216
Max. debiet
P218
Geregeld
debiet setpoint
(1 of 2)
0%
% buitenlucht
100%
Minimum
0%
Regeling luchtkwaliteit
Setpoint luchtkwaliteit
Proportionele band luchtkwaliteit
Setpoint max luchtdebiet op de toevoer voor de luchtkwaliteit
Setpoint max luchtdebiet op de afzuiging voor de luchtkwaliteit
Brandcontrole
Werkwijze van de brandveiligheid
Pulsiedebiet bij brand
Extractiedebiet bij brand
Postventilatie bij brandbeveiliging
Postventilatieduur bij brandbeveiliging
-sensor worden geïnstalleerd in de afvoerluchtstroom
2
Behoefte aan
binnenlucht
kwaliteit
P217
100%
100%
Luchtkwaliteit
P331
Behoefte aan
binnenlucht
kwaliteit
Behoefte aan
binnenlucht
kwaliteit
