5 - AANSLUITING OP EEN GBS
5.4 - KNX

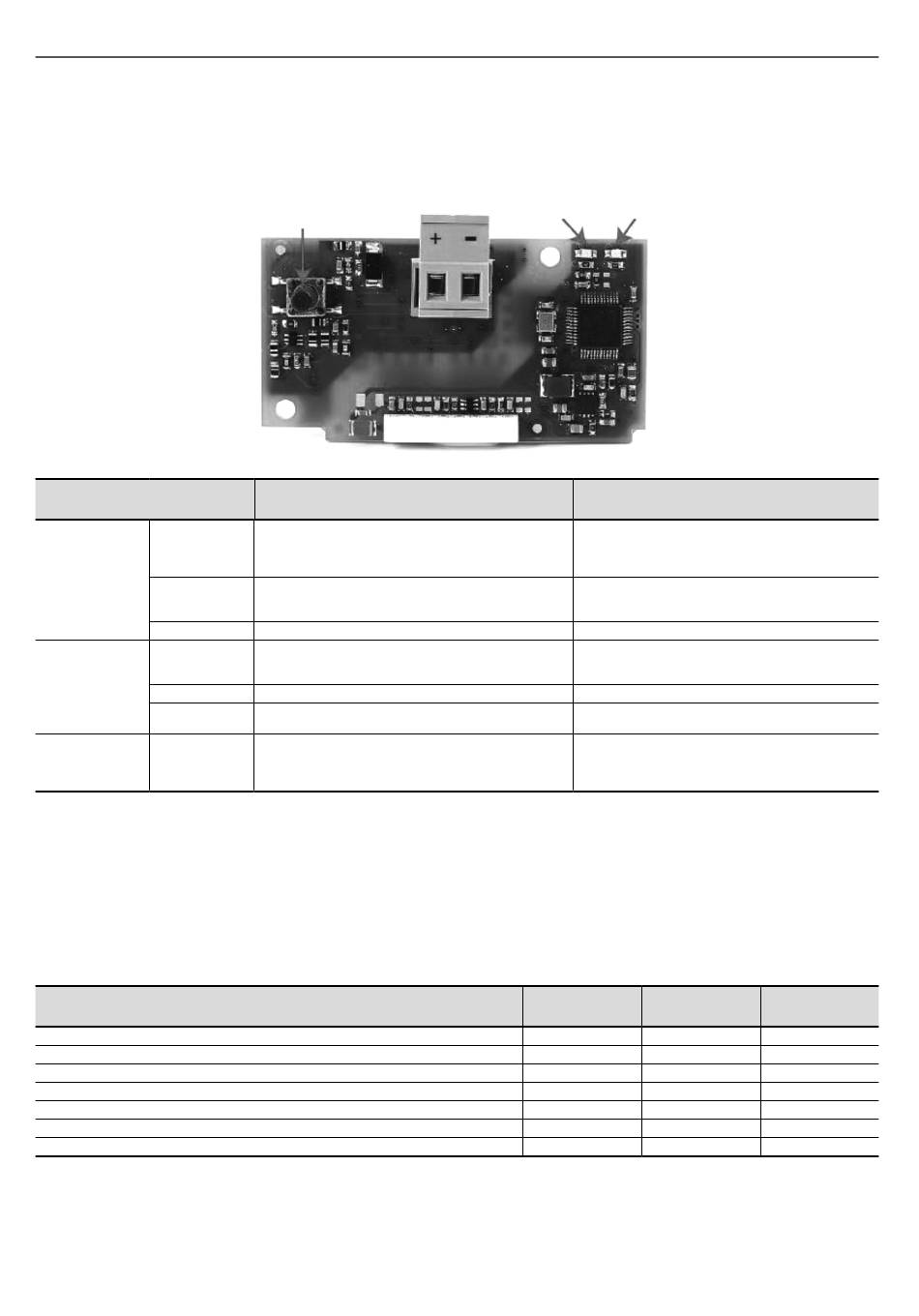

Voor het gebruik van de KNX is een optionele kaart vereist. De kaart is in de fabriek gemonteerd. Als dit niet het geval is, schakelt u
de regelaar uit en plaatst u de kaart op J13 (naam BMS card of BMS1) op de regelaar.
De gebruikte bus is van het type TP1 met een transmissiesnelheid van 9600Bds. Deze bus heeft een specifieke externe voeding
nodig.
Led
Brandt
onveranderlijk
Rood
Knipperend
Uit
Brandt
onveranderlijk
Groen
Snel knipperend De kaart is niet geladen
Langzaam
knipperend
De 2 branden
Groen + Rood
continu
Om het communicatieprotocol KNX te bevestigen op de automaat, stelt u de volgende waarden in het menu "Communicatie" op de
gebruikersterminal in:
- P700 = Protocol = KNX
- P716 = Soort opdracht =
De fabrikant verzorgt niet de inbedrijfstelling, configuratie, parameterinstelling, adressering van het KNX-netwerk. Voor de configuratie
ven een dergelijk netwerk moet een ETS-database worden gecreëerd. Het gebruik en beheer van deze database is strikt voorbehouden
aan personen die hiervoor zijn opgeleid en die vertrouwd zijn met KNX-configuratietools en bijbehorende specificaties. Raadpleeg de
aanbevelingen van de KNX-associatie (www.knx.org) voor meer informatie over dit onderwerp.
Voor een correct verloop van de configuratie van het KNX-netwerk, moet iedere partij de toegewezen taken uitvoeren.
Rol
Levering van de KNX communicatiekaart
Levering van de software KSet, van de plug-in en van het xml-integratiebestand
Installatie van de units uitgerust met KNX-regelaar
Creëren van de ETS-database
Adressering en configuratie van het KNX-netwerk
Definitie van de verbindingen tussen de KNX regelaars en met het GBS
Definitie van de setpoints en timerprogrammering GBS
Vanwege de centrale rol van de integrator, is het noodzakelijk dat deze zo vroeg mogelijk bij het project wordt betrokken om de BGS-
architectuur en integratietools te kunnen anticiperen en controleren.
42
Drukknop
Betekenis
Geen communicatie tussen de KNX-kaart en de
regelaar.
Fout in communicatie tussen de KNX-kaart en de
regelaar
Er is communicatie met de regelaar
De knop is ingedrukt geweest voor het toekennen van
het adres en de kaart wacht op de bijbehorende
procedure afkomstig van de ETS
Configuratie bezig: ETS laadt de configuratie
Geen voeding op de KNX-bus
Lokaal voor een KNX-toegang tot de alleen lezen variabelen (nvo)
Afstand voor een KNX-toegang tot de lezen en schrijven variabelen
Rood
Groen
Oorzaak / oplossing
Controleer de configuratie:
- adres regelaar incorrect
- transmissiesnelheid incorrect
- verkeerd protocol
De kaart is geconfigureerd met een versie of adres
die niet herkend worden door het BIOS van de
regelaar.
Ga over tot de configuratie vanaf ETS.
Controle: voeding van de KNX-bus (29V DC),
elektrische verbindingen en polariteit van de
verbindingen op de aansluitklemmen + en - op de
stekker
Fabrikant
Integrator
X
X
X
X
X
X
Installateur
X
