2.3 - Alfanumerieke terminal
De meegeleverde terminal heeft een alfanumeriek display (8 regels x 22 tekens) en 6 toetsen. Hij is met de automaat verbonden via
een telefoonkabel met J15-connector.
Hiermee kunnen de parameters van het programma worden gewijzigd en de status van de machine worden bekeken.
2.3.1 - Machine status
Met de terminal kan de status van de machine worden bekeken.

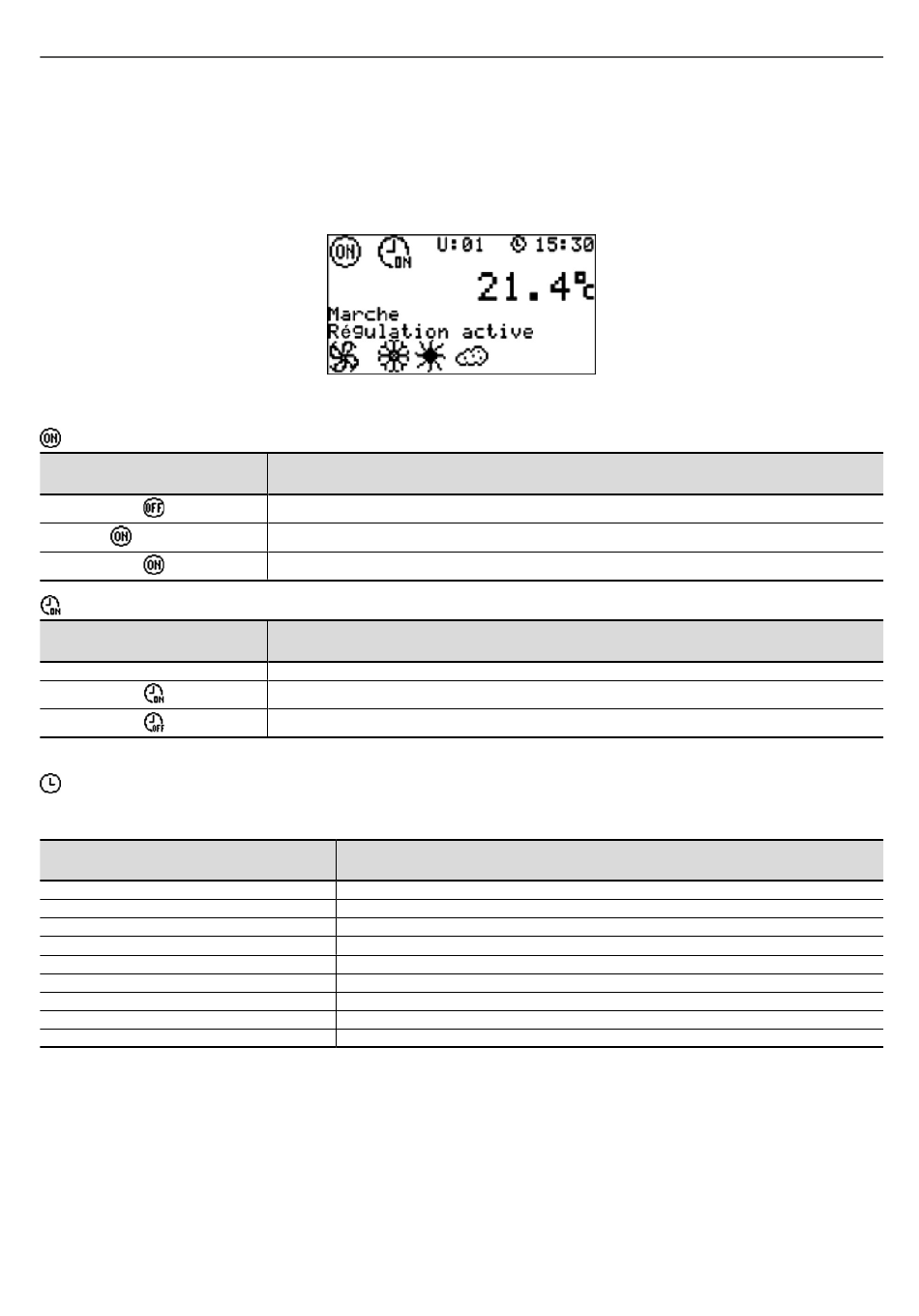

Lijst en uitleg van de symbolen
Geeft het verzoek van aan of uit van de unit aan
Pictogram
knipperend
Geeft de status van de timerprogrammering aan
Pictogram
U:01
Geeft het adres van de unit op de pLAN-bus aan
15:30
Geeft de tijd aan
21,4°C
Geeft de geregelde temperatuur aan (kamer, extractie of pulsie)
Aan
Geeft de status van de unit aan
Status van de unit
Uit
Gestopt door storing
Aan
Aan met setpoint 1
Aan met setpoint 2
Nachtkoeling
Vorstvrij
Testmodus
Brandveiligheid
Verzoek unit aan of uit
Gestopt vanaf de terminal of het GBS
Gestart vanaf de terminal of het GBS en gestopt door externe opdracht
Gestart vanaf de terminal of het GBS
Status van de timerprogrammering
Geen timerprogrammering bevestigd
Ten minste een timerprogrammering bevestigd maar niet actief
Ten minste een timerprogrammering bevestigd en actief
Beschrijving
De unit is uit
De unit is gestopt als gevolg van een storing
De unit is in bedrijf
De unit is in bedrijf met de setpoints 1
De unit is in bedrijf met de setpoints 2
Nachtbedrijf is actief
De unit is gestopt maar zorgt wel voor de vorstbeveiliging
De testmodus is actief
De brandveiligheid is actief
