5 - AANSLUITING OP EEN GBS

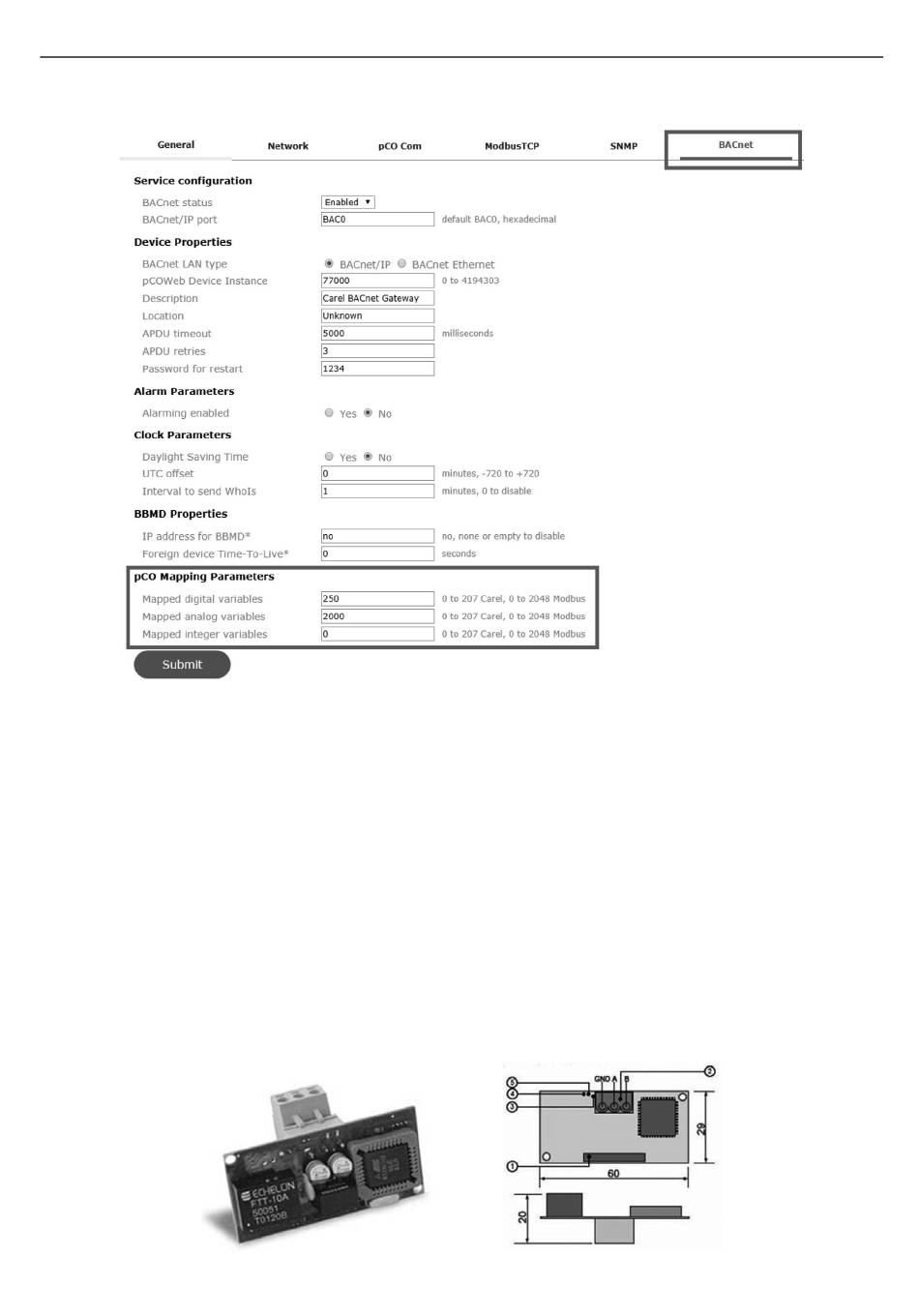

Dan gaat u naar het tabblad BACnet (in geval van communicatie in BACnet) om te controleren of dit is geactiveerd en stelt u de
gewenste parameters in.
Na alles te hebben ingevuld, valideert u de pagina, koppelt u uw pc los, start u de PLC opnieuw op en sluit u hem aan op het netwerk.
Voor gebruik van het protocol Modbus TCP/IP is de parameter P700 = Modbus TCP. Voor gebruik van het protocol BACnet IP is de
parameter P700 = BACNET IP.
De automaat kan alleen Bacnet variabelen verwerken in binair formaat (DXXX-type adres) en in analoog formaat (AXXX-type adres).
Standaard is het nummer 77000.
5.3 - LON
Voor het gebruik van LON in een print vereist (type FTT-10A), voorgeladen geleverd door de fabrikant.
De kaart is in de fabriek gemonteerd. Als dit niet het geval is, schakelt u de regelaar uit en plaatst u de kaart op J13 (naam BMS card of
BMS1) op de regelaar.
De kaart kan eventueel ter plaatse opnieuw worden geladen met het "nxe" bestand dat op aanvraag verkrijgbaar is.
1. Stekker voor de regelaar
2. Los te maken aansluitstrip voor de verbinding met het LonWorks® (GND, A, B) netwerk
3. Servicepincode (een shunt plaatsen tussen de 2 terminals om een Servicepincode in te stellen, deze shunt loskoppelen na het
beëindigen van de service)
4. Groene service-led: status van het knooppunt, brandt tijdens pin-service, flitst als de kaart een opdracht van het netwerk ontvangt,
indien vast brandt = kaart defect
5. Rode storingsled: geeft een probleem met de installatie aan (verkeerde aansluiting op de automaat) of van de instelling van de
communicatieparameter (controleer parameter P700)
Afmetingen (mm)
