PRODUCTOVERZICHT
Servicekant - 4JH4AE

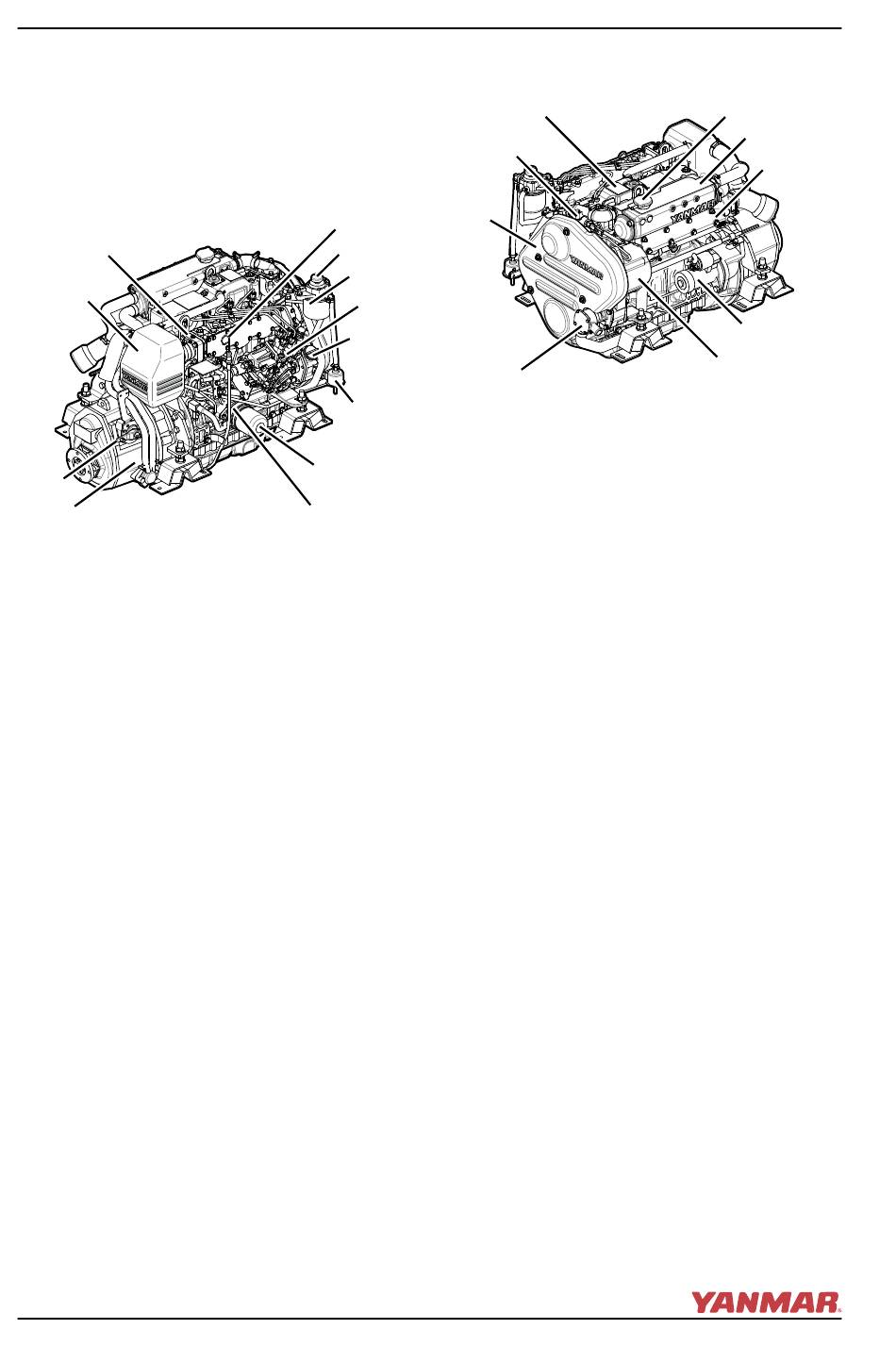

Figuur 3 en Figuur 4 zijn een illustratie van
een standaardversie van een 4JHA4E-
motor. Uw motor kan zijn uitgerust met
andere apparatuur dan in de illustratie.
(1)
(2)
(3)
(4)
Figuur 3
1 – Luchtverwarmer
2 – Inlaatdemper
3 – Schakelhefboom
4 – Keerkoppeling
5 – Oliepeilstok
6 – Injectiepomp
7 – Brandstoffilter
8 – Injectiepomp
9 – Oliedop
10 – Elektrische brandstofpomp
11 – Oliefilter
12 – Oliekoeler
16
Niet-servicekant - 4JH4AE
(5)
(3)
(6)
(7)
(8)
(9)
(10)
1 – Typeplaatje (op het kleppendeksel)
2 – Koelvloeistofpomp
(11)
3 – Banddeksel
(12)
4 – Zeewaterpomp
0004545
5 – Vuldop koelvloeistof
6 – Koeltank/Warmtewisselaar
7 – Uitlaatspruitstuk
8 – Startmotor
9 – Dynamo
Bedieningshandleiding voor de JH4-serie
© 2008 Yanmar Marine International
(1)
(2)
(4)
Figuur 4
(5)
(6)
(7)
(8)
(9)
0004546
