Alarmen
Controleer of de indicatielampen en alarmen normaal werken wanneer u de sleutel op AAN
zet.
Contactslot
Motor
Alarm
Indicatielampen
Afstandsbediening met één
hendel
(1)
(4)

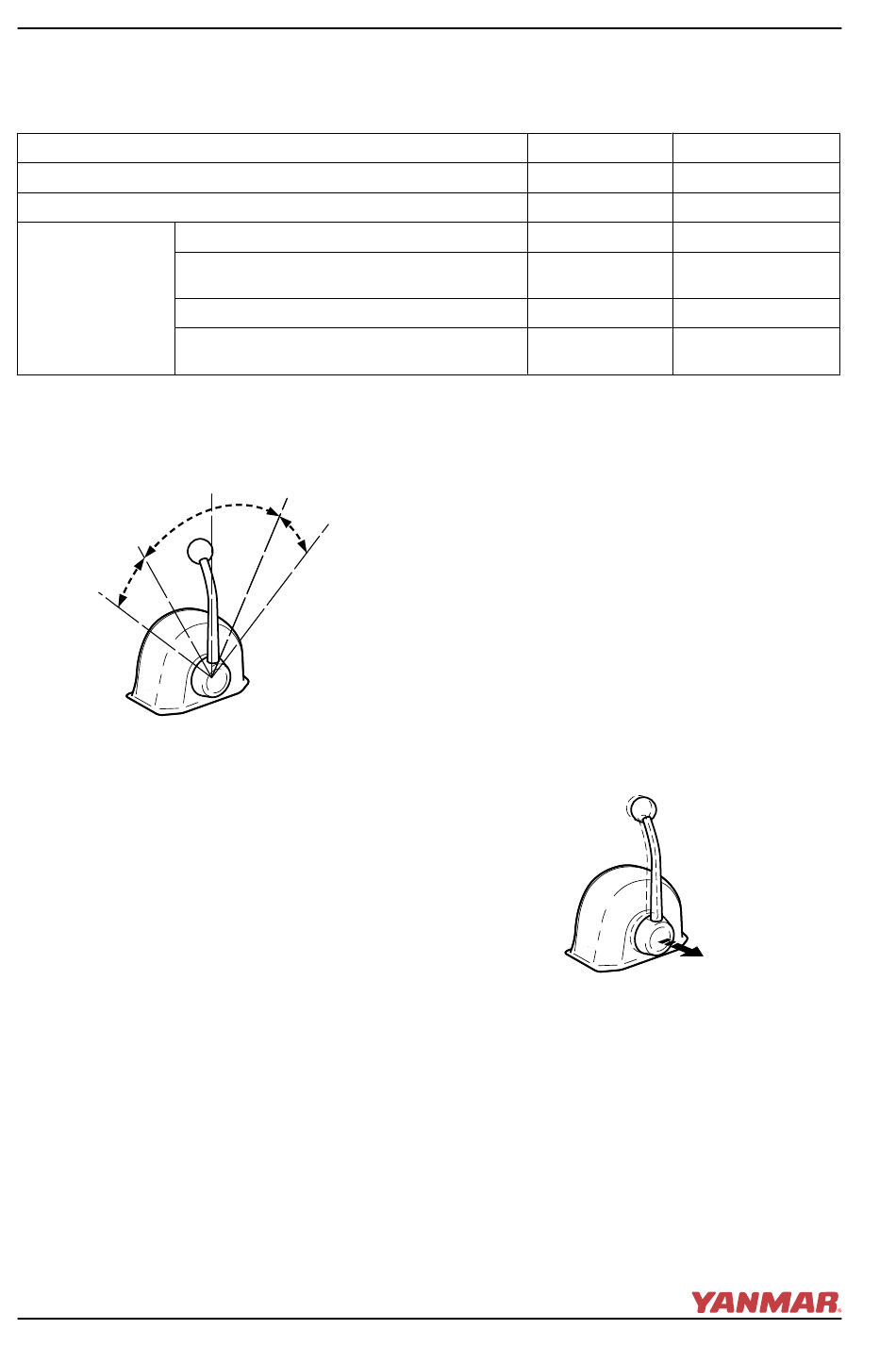

Figuur 20
Opmerking: Richting van de beweging vari-
eert afhankelijk van de plaats van installatie.
1 – Langzaam - vooruit of achteruit
2 – Langzaam - vooruit of achteruit
3 – NEUTRAL - Aandrijving van propel-
leras wordt onderbroken en de
motor draait stationair.
4 – Maximale motorsnelheid - vooruit of
achteruit
5 – Maximale motorsnelheid - vooruit of
achteruit
Een type (Figuur 20) met 1 hendel moet
worden gebruikt om de keerkoppeling te
bedienen (NEUTRAAL, VOORUIT en
ACHTERUIT) en de motorsnelheid te
regelen.
26
Indicatielamp voor te lage accuspanning
Indicatielamp voor te hoge koelvloeistoftem-
peratuur
Indicatielamp voor lage motoroliedruk
Indicatielamp voor water in de afdichting van
de saildrive (indien aanwezig)
(3)
(2)
(5)
0004504
© 2008 Yanmar Marine International
De hendel regelt de richting van de boot
(vooruit of achteruit) en de snelheid ervan
door de motorsnelheid te vergroten
wanneer de hendel in de richting VOORUIT
of ACHTERUIT wordt geduwd.
Wanneer de hendel is uitgetrokken
(Figuur 21, (1)), kan de motorsnelheid
worden geregeld zonder de koppeling te
activeren. De koppeling blijft in de positie
NEUTRAAL, geen belasting staan. Draai de
knop (Figuur 21, (2)) linksom om de hendel
te bewegen of draai de knop rechtsom om
de hendel te vergrendelen.
Opmerking: Yanmar raadt aan om voor de
afstandsbediening een type met één hendel
te gebruiken. Als u alleen een type met twee
hendels kunt vinden, moet u het motortoe-
rental tot 1000 toeren of minder terug-
brengen voordat u met de keerkoppeling
schakelt.
Bedieningshandleiding voor de JH4-serie
UIT ⇒ AAN
START ⇒ AAN
Voor het starten
In werking
Geluid
Stop
AAN
UIT
UIT
UIT
AAN
UIT
UIT
UIT
(2)
(1)
0004511
Figuur 21
