Servicekant - 4JH4-HTE

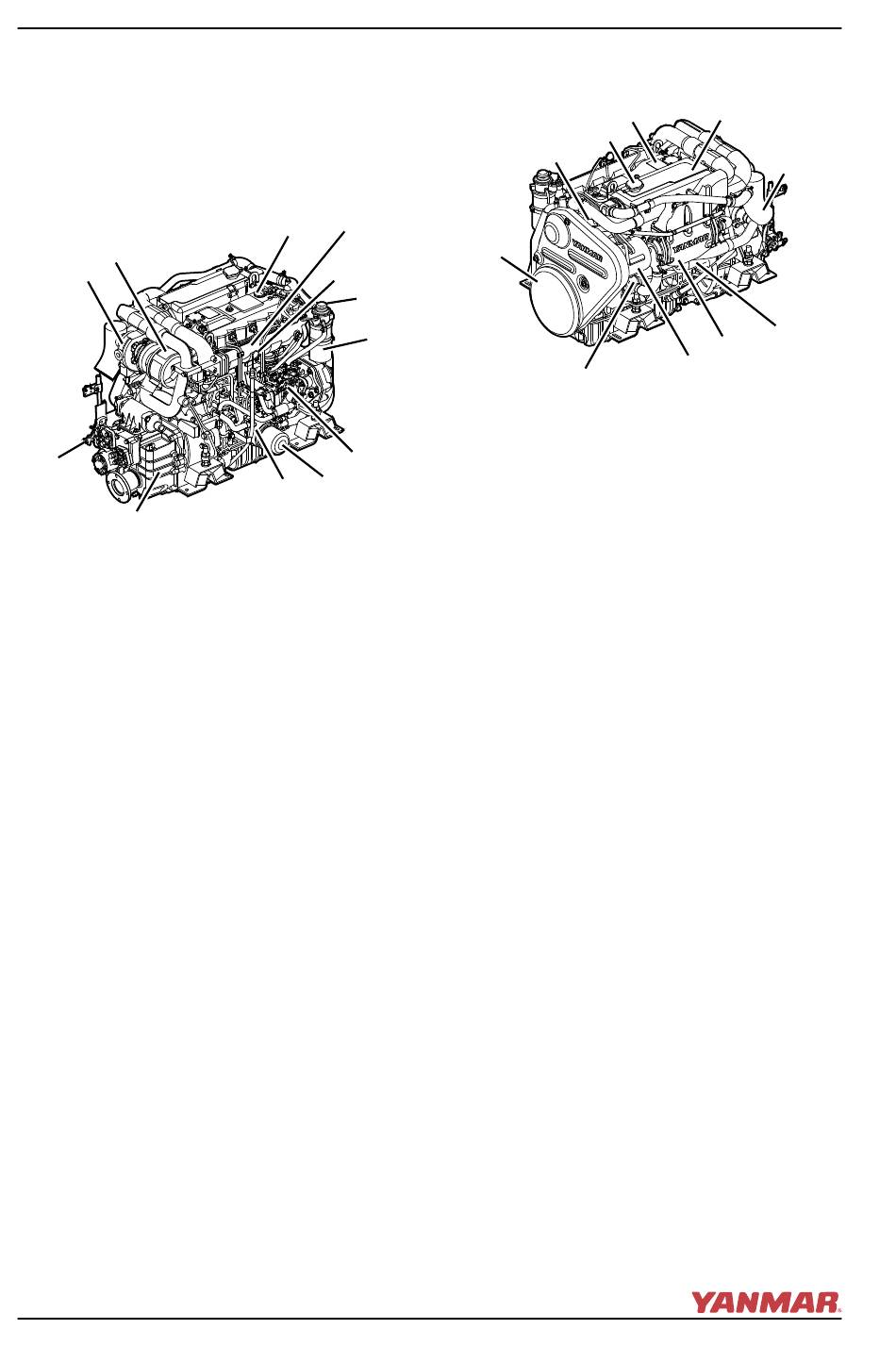

Figuur 7 en Figuur 8 zijn een illustratie van
een standaardversie van een 4JH4-HTE-
motor. Uw motor kan zijn uitgerust met
andere apparatuur dan in de illustratie.
(1)
(2)
(3)
(4)
Figuur 7
1 – Inlaatdemper
2 – Turbo
3 – Schakelhendel (KMH4A)
4 – Keerkoppeling (KMH4A)
5 – Oliekoeler
6 – Oliefilter
7 – Injectiepomp
8 – Brandstoffilter
9 – Injectiepomp
10 – Oliepeilstok
11 – Inlaatspruitstuk
12 – Oliedop
18
(11)
(12)
(10)
(9)
(8)
(7)
(6)
(5)
0004548
Bedieningshandleiding voor de JH4-serie
© 2008 Yanmar Marine International
Niet-servicekant - 4JH4-HTE
(1)
(2)
(3)
(4)
(5)
Figuur 8
1 – Typeplaatje (op het kleppendeksel)
2 – Vuldop koelvloeistof
3 – Koelvloeistofpomp
4 – Banddeksel
5 – Zeewaterpomp
6 – Dynamo
7 – Intercooler
8 – Startmotor
9 – Uitlaatmengstuk
10 – Koeltank/Warmtewisselaar
(10)
(9)
(8)
(7)
(6)
0004549
