Aansluiten op
lucht/water-warmtepomp
U vindt een lijst met compatibele lucht/water-warmtepom-
pen in hoofdstuk "Compatibele lucht/water-warmtepom-
pen".
LET OP!
Zie ook de installateurshandleiding van uw
lucht/water-warmtepomp.

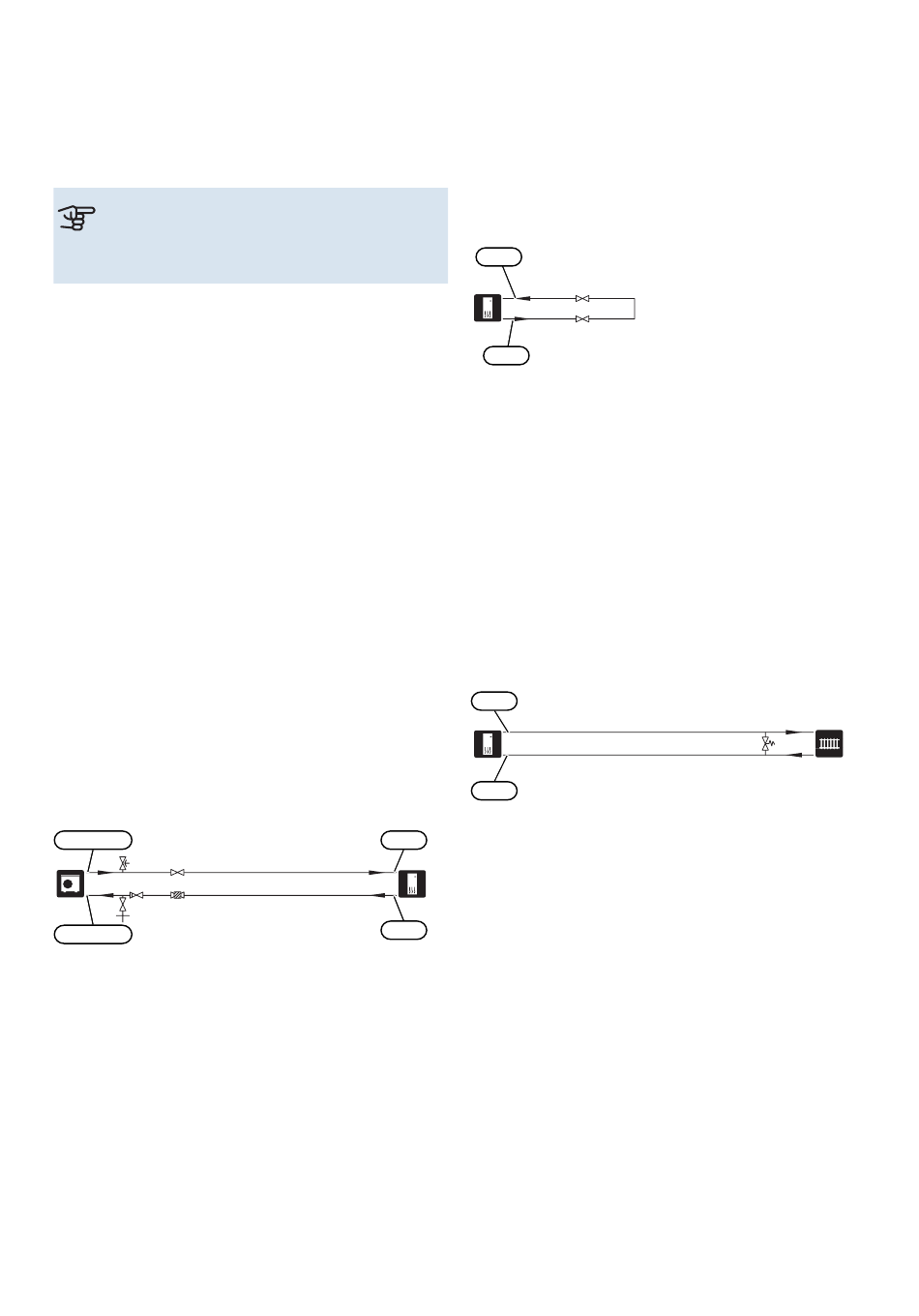

Als volgt installeren:
•
drukontlastklep
Bij sommige warmtepompmodellen is af fabriek een
overstortventiel aangebracht.
•
aftapklep
Voor het aftappen van de warmtepomp tijdens langdurige
stroomuitvallen. Alleen voor warmtepompen zonder gas-
afscheider.
•
terugslagklep
Een terugslagklep is alleen nodig in installaties waar de
plaatsing van de producten ten opzichte van elkaar kan
zorgen voor recirculatie.
Als de warmtepomp al is uitgerust met een terugslagklep,
hoeft er geen andere meer te worden geïnstalleerd.
•
afsluiter
Om toekomstig onderhoud te vergemakkelijken.
•
afsluiter met ingebouwd filter of vuilfilter
Geïnstalleerd vóór aansluiting "retour afgiftesysteem"
(XL2) (de onderste aansluiting) op de vacuümpomp.
Bij installaties met een vuilfilter wordt het filter gecombi-
neerd met een extra stopafsluiter.
EB101-XL1
EB101-XL2
18
Hoofdstuk 4 | Aansluiting van de leidingen
Gebruik zonder warmtepomp
Sluit de inlaatleiding van de warmtepomp (XL8) aan op de
leiding naar de warmtepomp XL9.
Selecteer "Alleen bijverw" in menu 4.1 - "Bedrijfsstand".
Ga naar menu 7.3.2 - "Geïnstalleerde warmtepomp" en
schakel de warmtepomp uit.
Zie ook paragraaf "Inbedrijfstelling zonder warmtepomp".
XL8
XL9
Afgiftesysteem
Een klimaatsysteem is een systeem dat de binnentempera-
tuur regelt met behulp van het regelsysteem in VVM S320
en bijvoorbeeld radiatoren, vloerverwarming, vloerkoeling,
ventilatorconvectoren enz.
AANSLUITEN VAN HET AFGIFTESYSTEEM
Als volgt installeren:
•
Bij aansluiting op een systeem met thermostaten op alle
radiatoren of vloerverwarmingsspiralen moet er een by-
passklep worden gemonteerd of moet een aantal thermo-
staten worden verwijderd om voldoende doorstroming en
warmteopwekking te waarborgen.
XL1
XL2
XL8
XL9
NIBE VVM S320
