Accessoires aansluiten
Instructies voor het aansluiten van accessoires vindt u in
de bij het accessoire geleverde handleiding. Zie paragraaf
"Accessoires" voor een lijst met accessoires die met de
VVM S320 kunnen worden gebruikt. In dit voorbeeld wordt
de aansluiting voor communicatie met de meest gebruikte
accessoires getoond.

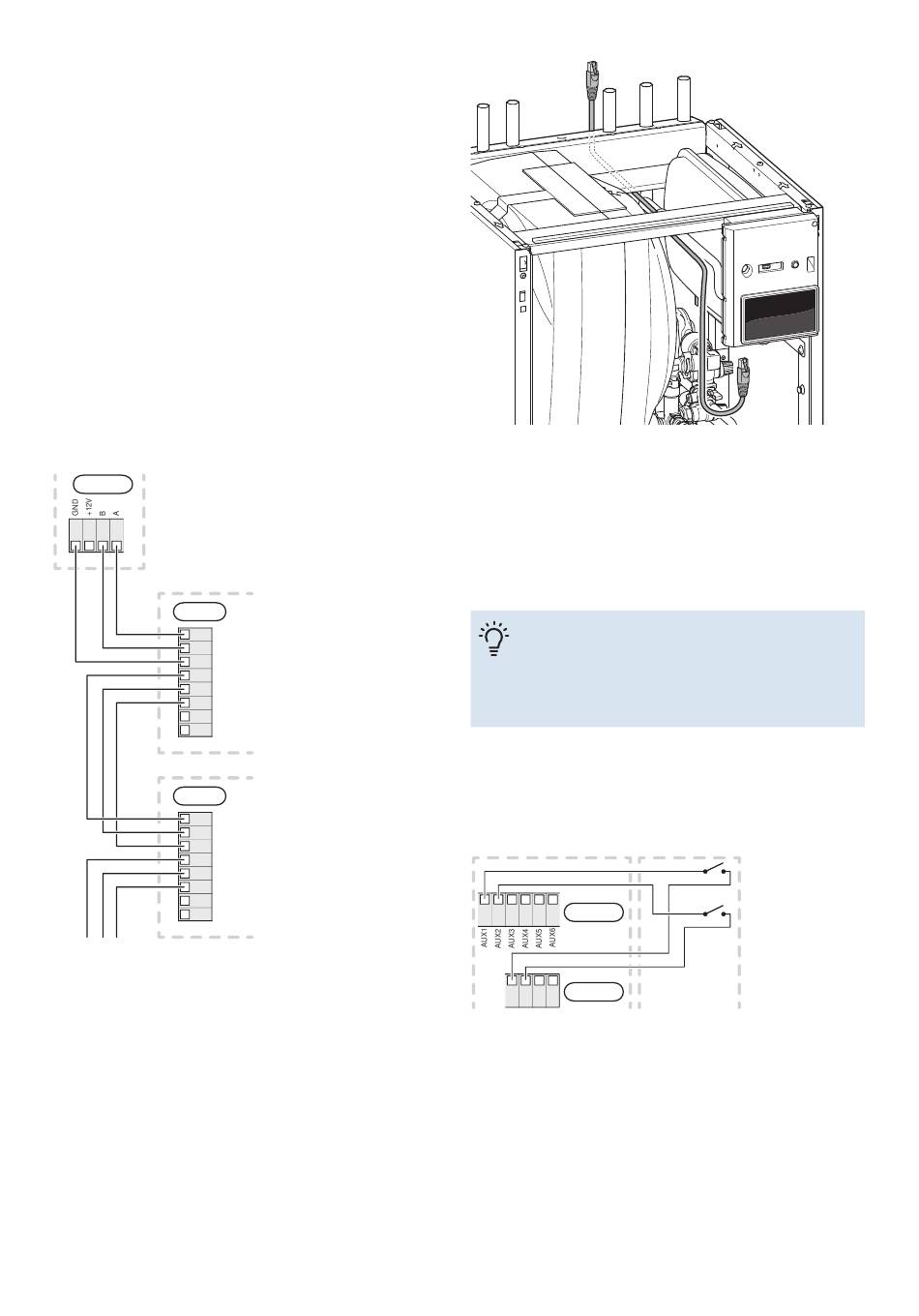

Accessoires met accessoirekaart (AA5)
Accessoires met accessoirekaart (AA5) zijn aangesloten op
klemmenstrook AA2-X30:1, 3, 4 in VVM S320.
Als er meerdere accessoires moeten worden aangesloten
of al zijn geïnstalleerd, worden de printen in serie aangeslo-
ten.
Omdat er verschillende aansluitingen kunnen zijn voor ac-
cessoires met printplaten (AA5), moet u altijd de instructies
lezen in de handleiding voor het accessoire dat moet worden
geïnstalleerd.
VVM S320
AA2-X30
1
2
3
4
Accessoire 1
AA5-X4
1
A
2
B
3
GND
4
A
5
B
6
GND
7
8
Accessoire 2
AA5-X4
1
A
2
B
3
GND
A
4
5
B
6
GND
7
8
Netwerkkabel voor myUplink (W130)
Voor als u verbinding wilt maken met myUplink met een
netwerkkabel in plaats van via wifi.
1.
Sluit de afgeschermde netwerkkabel aan op het display.
2.
Leid de netwerkkabel naar de bovenkant van VVM S320.
3. Volg de kabel van de debietmeter aan de achterkant
naar buiten toe.
26
Hoofdstuk 5 | Elektrische aansluitingen
TE SELECTEREN IN-/UITGANGEN
VVM S320 heeft softwaregeregelde AUX-ingangen en -uit-
gangen voor aansluiting van de externe schakelfunctie
(contact moet potentiaalvrij zijn) of sensor.
In menu 7.4 - "Te selecteren in-/uitgangen" selecteert u de
AUX-aansluiting waarop iedere functie is aangesloten.
Voor sommige functies zijn wellicht accessoires nodig.
TIP
Een aantal van de volgende functies kan ook wor-
den geactiveerd en gepland via het menu met in-
stellingen.
Selecteerbare ingangen
Selecteerbare ingangen op de print (AA2) voor deze functies
zijn AA2-X28:3-11. Elke functie heeft verbinding met een
ingang en GND (AA2-X29).
VVM S320 Extern
AA2-X28
3
8
4
5
6
7
AA2-X29
GND
In het bovenstaande voorbeeld worden de ingangen AUX1 (AA2-X28:3) en
AUX2 (AA2-X28:4) gebruikt.
