Puls energiemeter

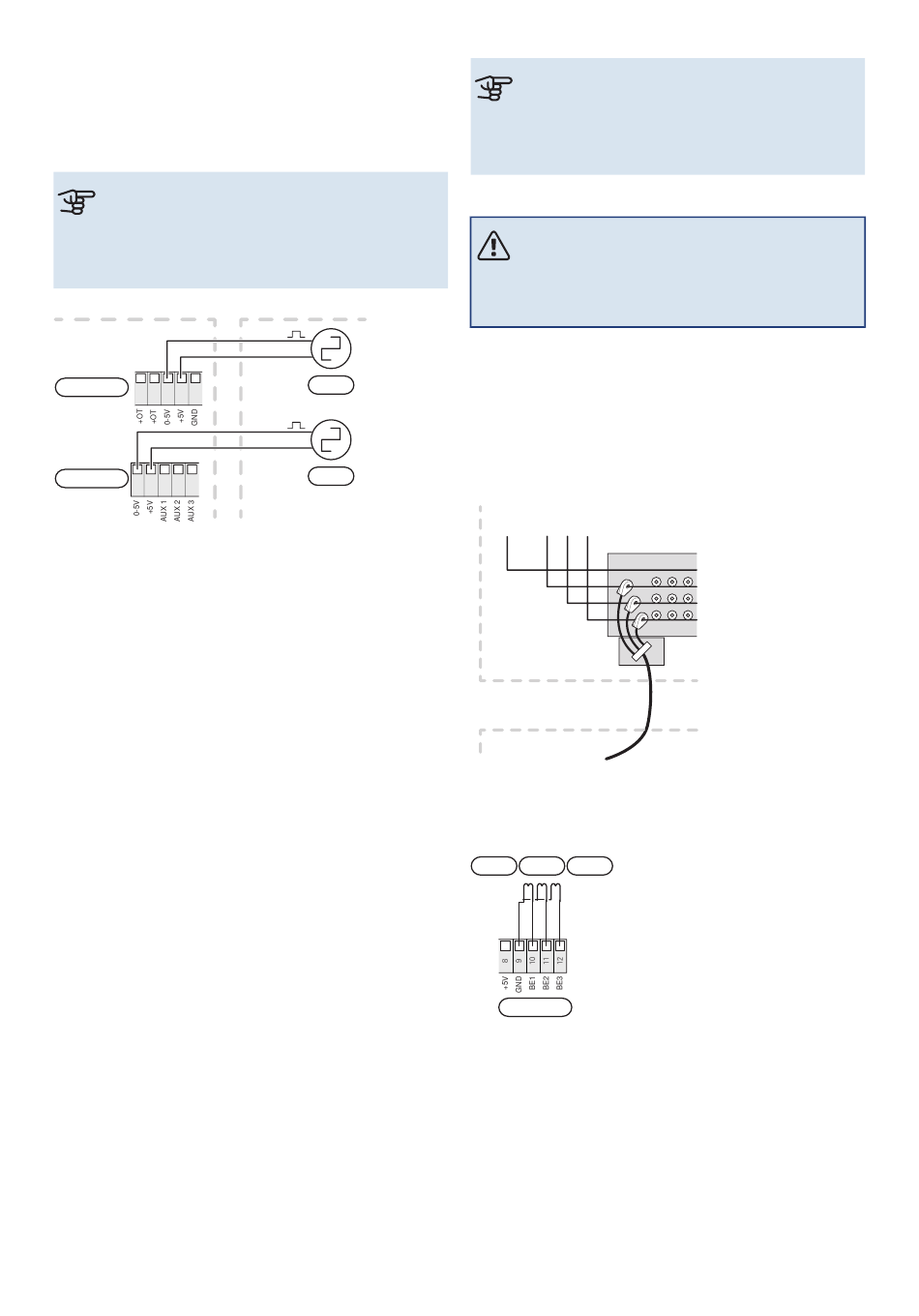

Er kunnen maximaal twee elektriciteitsmeters of energieme-
ters voor verwarming (BE6, BE7) worden aangesloten op
VVM S320 via klemmenstroken AA2-X28:1-2 en AA2-X30:7-
8.
LET OP!
Het EMK accessoire wordt aangesloten op dezelfde
klemmenstroken als elektriciteitsmeters/energie-
meters.
VVM S320
AA2-X30
5
6
7
8
9
AA2-X28
1
2
3
4
5
Activeer de meter(s) in menu 7.2 - "Instellingen accessoire"
en stel vervolgens de gewenste waarde ("Energie per puls"
of "Pulsen per kWh") in menu 7.2.19 -"Puls energiemeter" in.
Laadmonitor
Geïntegreerde vermogensregeling
VVM S320 is voorzien van een eenvoudige vorm van een
geïntegreerde vermogensregeling, die de vermogenstrappen
voor de elektrische bijverwarming beperkt door te berekenen
of toekomstige vermogenstrappen kunnen worden aange-
sloten op de relevante fase zonder dat de stroom voor de
gespecificeerde hoofdzekering wordt overschreden. In ge-
vallen waarbij de stroom de gespecificeerde hoofdzekering
zou overschrijden, is de vermogenstrap niet toegestaan. De
waarde van de hoofdzekering van het gebouw is gespecifi-
ceerd in menu 7.1.9 - "Vermogensmonitor".
Vermogensregeling met stroomsensor
Als er in het gebouw veel stroomverbruikende producten
zijn ingeschakeld terwijl de elektrische bijverwarming in
bedrijf is, bestaat het risico dat de hoofdzekering van het
gebouw doorslaat. VVM S320 is voorzien van een vermogens-
regeling die, met behulp van een stroomsensor, de elektri-
sche stappen regelt voor de elektrische bijverwarming door
een herverdeling van de stroom tussen de verschillende fa-
sen of door de elektrische bijverwarming uit te schakelen
bij een overbelasting in een fase. Er wordt weer ingeschakeld
als het overige stroomverbruik afneemt.
24
Hoofdstuk 5 | Elektrische aansluitingen
Extern
+5V
BE7
+5V
BE6
LET OP!
Activeer voor een volledige functie fasedetectie
in menu 7.1.9, indien er stroomsensoren zijn geïn-
stalleerd.
Aansluiten van stroomsensoren
Voorzichtig!
Als de geïnstalleerde de lucht/water-warmtepomp
frequentiegeregeld is, wordt deze beperkt wanneer
alle vermogenstrappen worden losgekoppeld.
Om de stroom te meten, moet een stroomsensor worden
gemonteerd op iedere ingaande faseleiding in de verdeelkast.
De verdeelkast is een prima plek voor de installatie.
Sluit de stroomsensoren aan op een meeraderige kabel in
een behuizing direct naast de elektrische verdeelkast. De
meeraderige kabel tussen de behuizing en de VVM S320
moet een kabeldikte van minimaal 0,5 mm² hebben.
Ingaande elektriciteit
PEN
L
L
L
1
2
3
Elektrische
hoofdverdeelkast
NIBE product
Sluit de kabel aan op klemmenstrook, AA2-X30:9-12, waarbij
X30:9 de gezamenlijke klemmenstrook is voor de drie
stroomsensoren.
BE1
BE2
BE3
AA2-X30
NIBE VVM S320
