De koelcurve/stooklijn instellen
In de menu's "Stooklijn" en "Curve, koeling" kunt u de
stooklijn en koelcurve voor uw huis bekijken. De lijnen zijn
bedoeld om ongeacht de buitentemperatuur voor een gelijk-
matige binnentemperatuur te zorgen en daarmee ook voor
een energiezuinige werking. Aan de hand van deze lijnen
bepaalt de VVM S320 de temperatuur van het water naar
het klimaatsysteem (de aanvoertemperatuur) en daarmee
ook de binnentemperatuur.

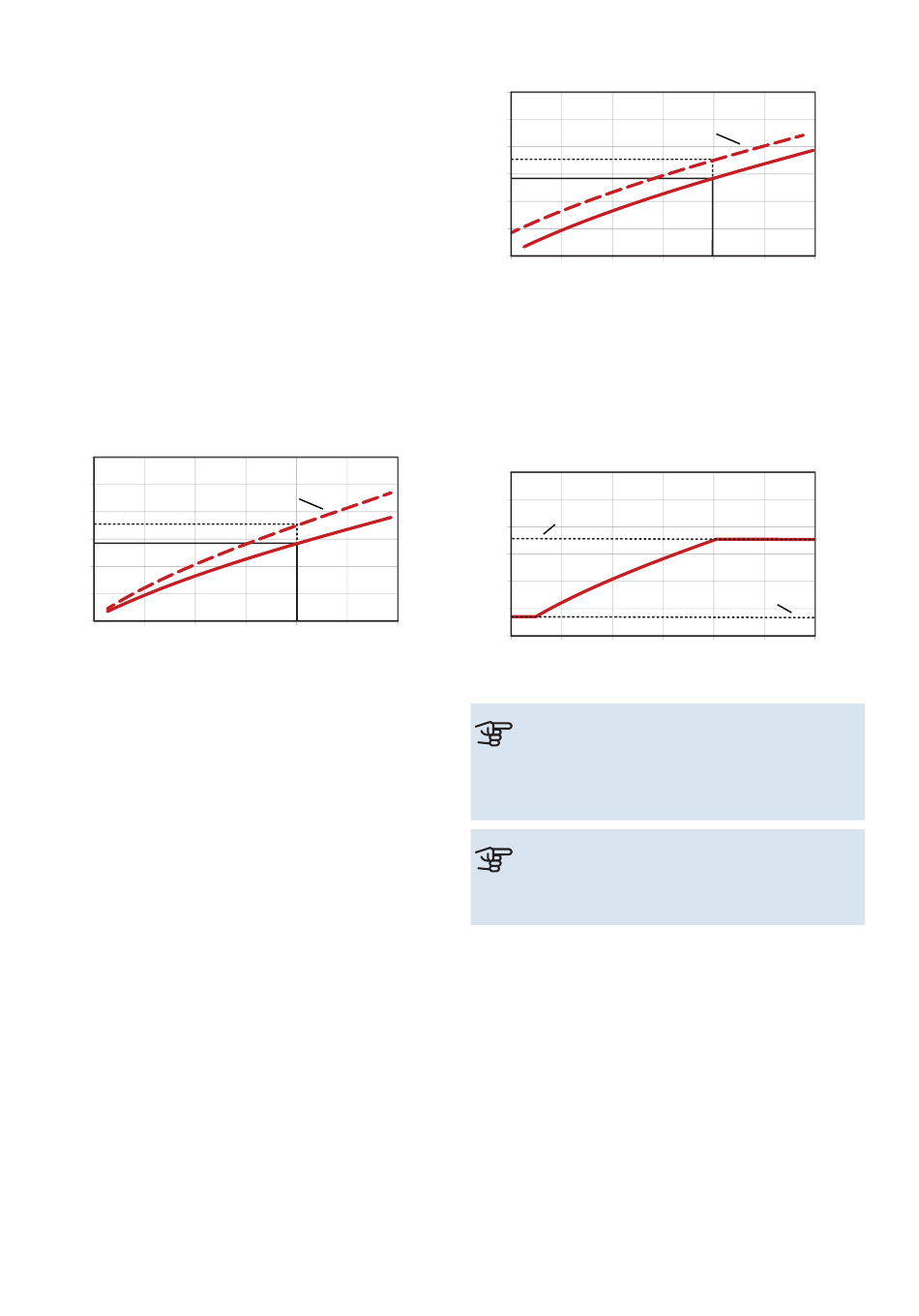

HELLING VAN DE STOOKLIJN
De helling van verwarmings-/koelcurves bepaalt hoeveel
graden de aanvoertemperatuur moet worden verhoogd/ver-
laagd als de buitentemperatuur daalt/stijgt. Hoe steiler de
helling, hoe hoger de aanvoertemperatuur voor de verwar-
ming of hoe lager de aanvoertemperatuur voor de koeling
bij een bepaalde buitentemperatuur.
Aanvoertemperatuur
Framledningstempereratur
(°C)
80
70
Steilere helling stooklijn
60
50
40
30
20
0
10
0
De optimale helling hangt af van de klimaatomstandigheden
van uw locatie, of de woning over radiatoren of vloerverwar-
ming beschikt en hoe goed de woning is geïsoleerd.
De verwarmings-/koelcurves worden ingesteld tijdens de
installatie van het verwarmings-/koelsysteem, maar moeten
misschien later worden bijgesteld. Daarna hoeven de curves
niet meer te worden bijgesteld.
VERSCHUIVING STOOKLIJN
Een verschuiving van de stooklijn betekent dat de aanvoer-
temperatuur evenveel verandert voor alle buitentemperatu-
ren. Een verschuiving van de stooklijn met +2 stappen ver-
hoogt bijvoorbeeld de aanvoertemperatuur met 5 °C bij alle
buitentemperaturen. Een overeenkomstige wijziging in de
koelcurve resulteert in een afname van de aanvoertempera-
tuur.
NIBE VVM S320
-10
-20
-30
-40
Buitentemperatuur
Utetemperatur
(°C)
Aanvoertemperatuur
Framledningstempereratur
(°C)
80
70
Verschuiving stooklijn
60
50
40
30
20
0
10
0
AANVOERTEMPERATUUR – MAXIMUM- EN
MINIMUMWAARDEN
Aangezien de aanvoertemperatuur niet hoger kan zijn dan
de ingestelde max. waarde of lager dan de ingestelde min.
waarde, vlakken de lijnen af bij deze temperaturen.
Aanvoertemperatuur
Framledningstempereratur
(°C)
80
70
Maximale waarde
60
50
40
30
20
0
10
0
LET OP!
Met vloerverwarmingssystemen wordt de maxima-
le aanvoertemperatuur normaliter ingesteld tussen
35 en 45 °C.
LET OP!
Moet worden beperkt bij vloerkoeling min. aanvoer
temp. om condensatie te voorkomen.
Hoofdstuk 6 | Inbedrijfstelling en afstelling
-10
-20
-30
-40
Buitentemperatuur
Utetemperatur
(°C)
Minimale waarde
-10
-20
-30
-40
Buitentemperatuur
Utetemperatur
(°C)
33
