Onderhoud
Demontage
Voer de volgende stappen uit:
1.
2.
3.
4.
44
Aandacht
De ventielschotel (15), de lagerring (4) en de afdichtingsring (3)
zijn gevoelige componenten.
Beschadiging aan deze onderdelen kan een gestoorde werking
veroorzaken.
► De schacht van de ventielschotel (15) mag bij het uittrekken van het
ventiel niet tegen de ventielbehuizing slaan!
► Lagerschijf (4) en afdichtingsschijf (3) mogen bij het uittrekken van de
ventielinzet niet tegen de schacht van de ventielschotel slaan.
► Ventielinzet niet op de ventielschotel plaatsen maar neerleggen.

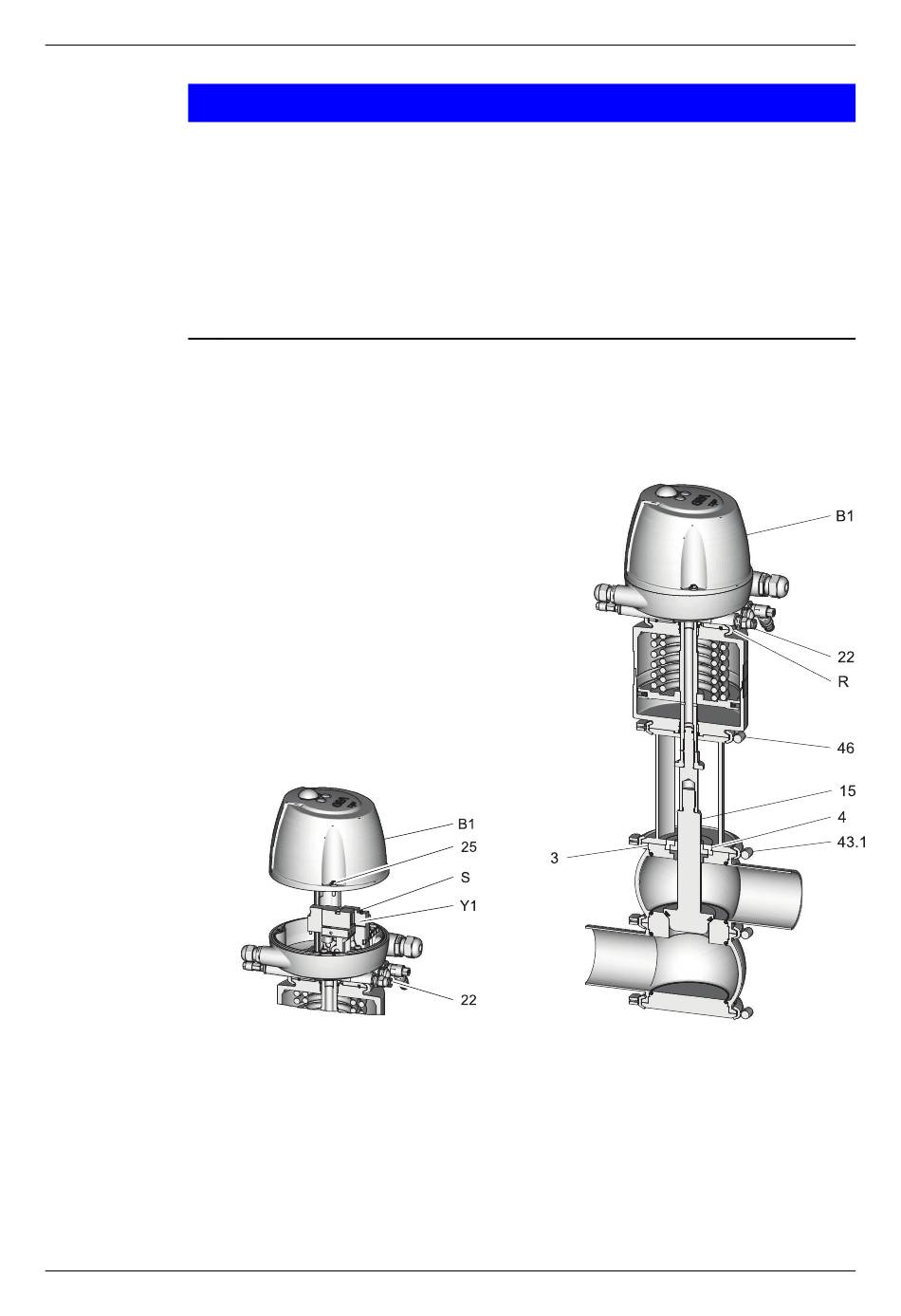

Drie cilinderschroeven (25) losdraaien en kap (b1) afnemen.
Aandrijving aan aansluiting (22) beluchten met perslucht, max. 8 bar door
activering van het stuurventiel (Y1) aan het handbediende element (S).
Afb.16
®
De ventielschotel (15) wordt opgetild.
Klemverbinding (43.1) verwijderen.
Aandrijving ontluchten.
Afb.17
430BAL011665NL_5
20.03.2023
