Onderhoud
Demontage
Voer de volgende stappen uit:
1.
®
2.
3.
4.
®

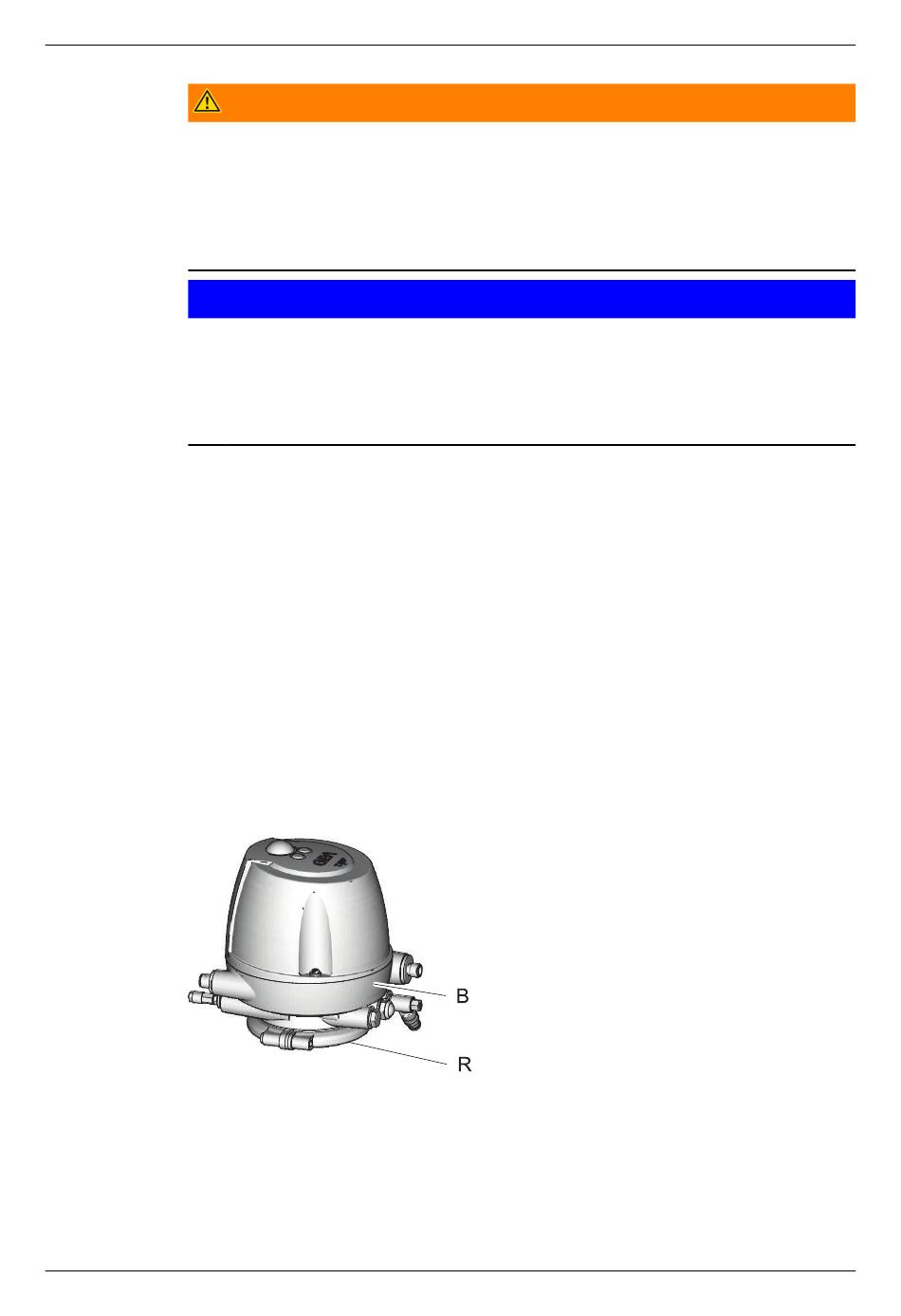

Stuurkop afbouwen
Afb.28
Voorwaarde:
•
52
Waarschuwing
Veerspanning in het ventiel
Bij demontage van de veerafsluiter bestaat verwondingsgevaar, omdat de
vrijgegeven veervoorspanning de aandrijving abrupt optilt.
► Niet in de ventielbehuizing grijpen.
► De aandrijving voor het losmaken van de klemverbinding (46) met een
noodhandopzet (H) voorspannen.
Aandacht
Zittingring (5) ligt vrij in de behuizing
De zittingring kan bij het bewegen van het ventiel tegen de ventielschotel
slaan. Daarbij kunnen de afdichtvlakken van de zittingring en van de
ventielschotelschacht worden beschadigd.
► Ventiel voorzichtig demonteren.
Ventielschotel (15) neerlaten:
®
veersluitend ventiel (NC): Aandrijving ontluchten.
®
Veeropenend ventiel (NO): Aandrijving met de noodhandopzet (H)
voorspannen.
De ventielschotel (15) wordt neergelaten.
Klemverbinding (46) tussen aandrijving (A) en lantaarn (9) losmaken.
Moersleutel op het sleutelvlak van de ventielschotel (15) zetten, met een
bandsleutel aandrijving drie omwentelingen uitdraaien.
Veeropenend ventiel: Aandrijfvoorspanning opheffen.
De ventielschotel is losgemaakt.
De pneumatische en elektrische aansluiting aan installatiezijde kan aan de
stuurkop blijven zitten.
430BAL011665NL_5
20.03.2023
