Onderhoud
Demontage
Ventielschotel uitbouwen

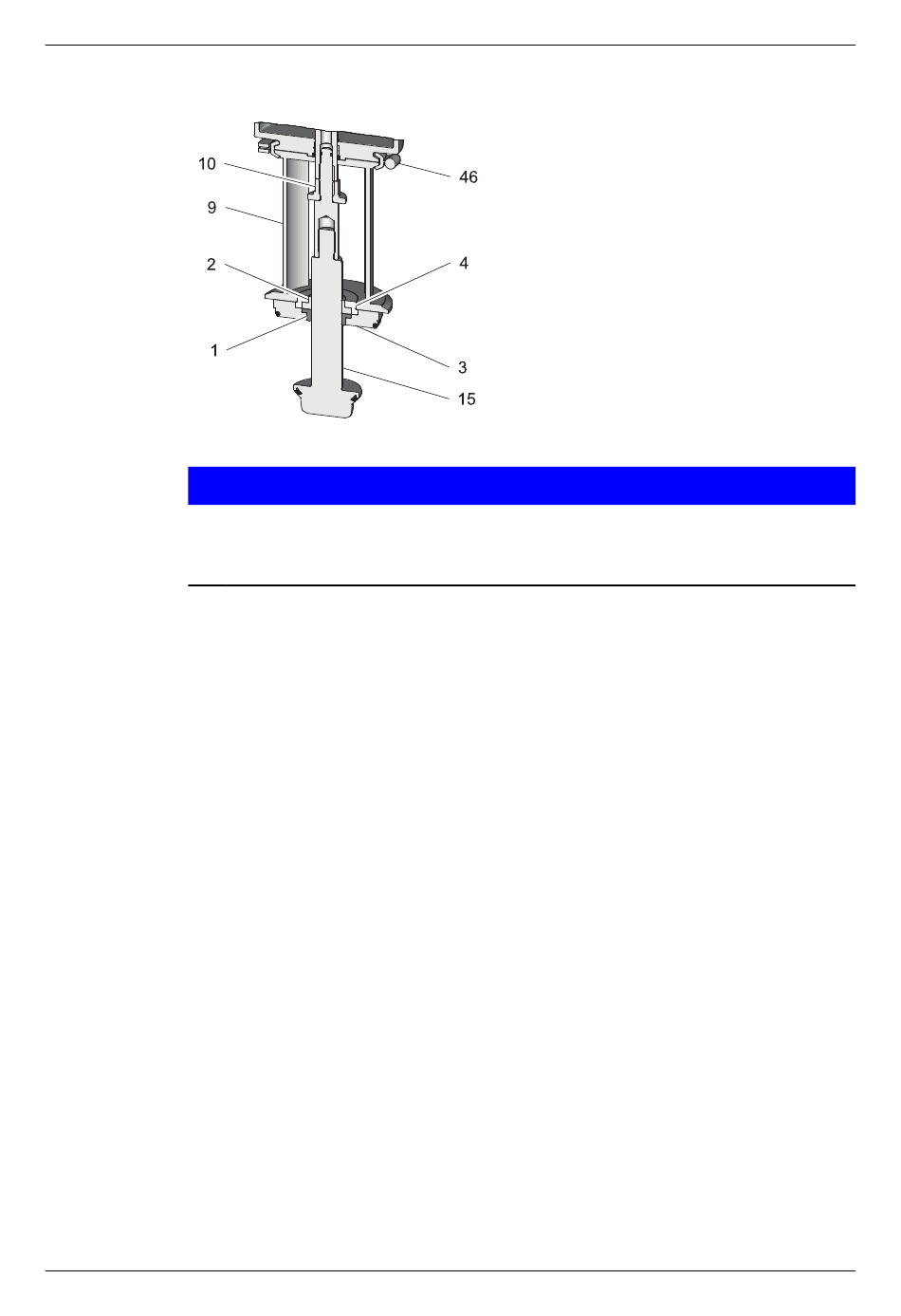

Afb.22
Voer de volgende stappen uit:
1.
2.
3.
4.
5.
6.
7.
®
48
Aandacht
Gevoelige ventielonderdelen
Schade aan de ventielonderdelen.
► Bescherm de ventielonderdelen tegen slagen of stoten.
Klemverbinding (46) losmaken, maar niet afbouwen.
Moersleutel op de afstandsmoer (10) zetten, met een bandsleutel aandrijving
draaien en ventielschotel losdraaien.
Ventielschotel met lagerschijf (4), lager (1), afdichtring (2) en afdichtingsschijf
(3) uitdraaien.
! Lagerschijf (4) en afdichtingsschijf (3) mogen bij het uittrekken van de
ventielschotel niet tegen de schacht van de ventielschotel slaan.
Afstandsmoer (10) van ventielschotel met 2 moersleutels losschroeven.
Lagerschijf (4) met lager (1) en afdichtingsschijf (3) met afdichtring (2) van
ventielschotel aftrekken.
Klemverbinding (46) tussen lantaarn en aandrijving afnemen.
Lantaarn (9) afnemen.
De ventielschotel is uitgebouwd.
430BAL011665NL_5
20.03.2023
