Onderhoud
Demontage
2.
3.
4.
5.
6.
®
Stuurkop afbouwen
Voorwaarde:
•
Afb.34
Voer de volgende stappen uit:
1.
2.
®
58
Ventielschotel (17) met steeksleutel losschroeven.
! Bij het losschroeven niet tussen ventielschotel (17) en zittingring (5)
grijpen. Wanneer de luchtslang scheurt, beweegt de ventielschotel
plotseling naar boven, en de vingers kunnen worden bekneld.
Zittingring (5) uit de behuizing nemen.
Ventielschotel optillen:
®
veersluitend ventiel (NC): Aandrijving beluchten - met perslucht, max. 8
bar..
®
Veeropenend ventiel (NO): Aandrijving ontluchten.
®
Ventielschotel wordt opgetild.
Klemverbinding (43.1) tussen lantaarn en behuizing verwijderen.
veersluitend ventiel (NC): Aandrijving ontluchten.
De onderste ventielschotel is afgebouwd.
De pneumatische en elektrische aansluiting aan installatiezijde kan aan de
stuurkop blijven zitten.
Aandacht
De permanentmagneet van de schakelstang is breekbaar.
Schade aan de permanentmagneet.
► Bescherm de permanentmagneet tegen slagen of stoten.

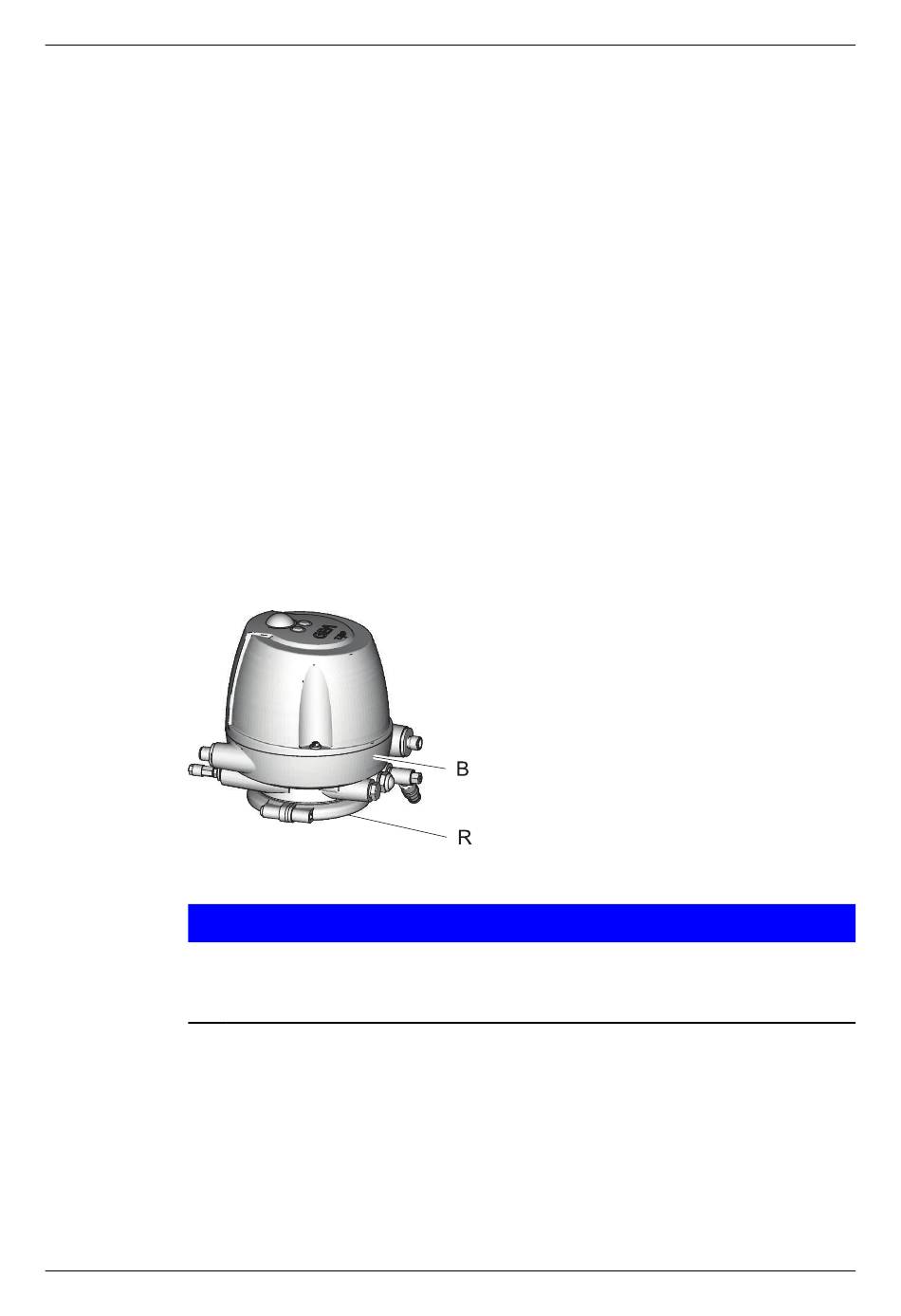

Halve ringen (R) tussen stuurkop en aandrijving afnemen.
Stuurkop (B) naar boven aftrekken.
De stuurkop is afgebouwd.
430BAL011665NL_5
20.03.2023
