14. Trek de batterijkabel los van de systeemkaart.
15. Ontkoppel de kabel van de luidspreker aan de voorkant van de systeemkaart.
16. Verwijder de kabels van de voorste luidsprekers uit de geleiders op de systeemkaart.
17. Gebruik het treklipje om de kabel van de kaart van de zijluidspreker los te koppelen van de systeemkaart.
18. Verwijder de tape waarmee de connectorvergrendeling van de I/O-kaartkabel aan de systeemkaart wordt bevestigd.
19. Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van de systeemkaart.
20. Verwijder de tape waarmee de ventilatorkabel op de systeemkaart is bevestigd.
21. Koppel de ventilatorkabel los van de systeemkaart.
22. Verwijder de schroef (M2x3) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid is bevestigd.
23. Verwijder de schroef (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
24. Til de systeemkaart weg van de palmsteun- en toetsenbordeenheid.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

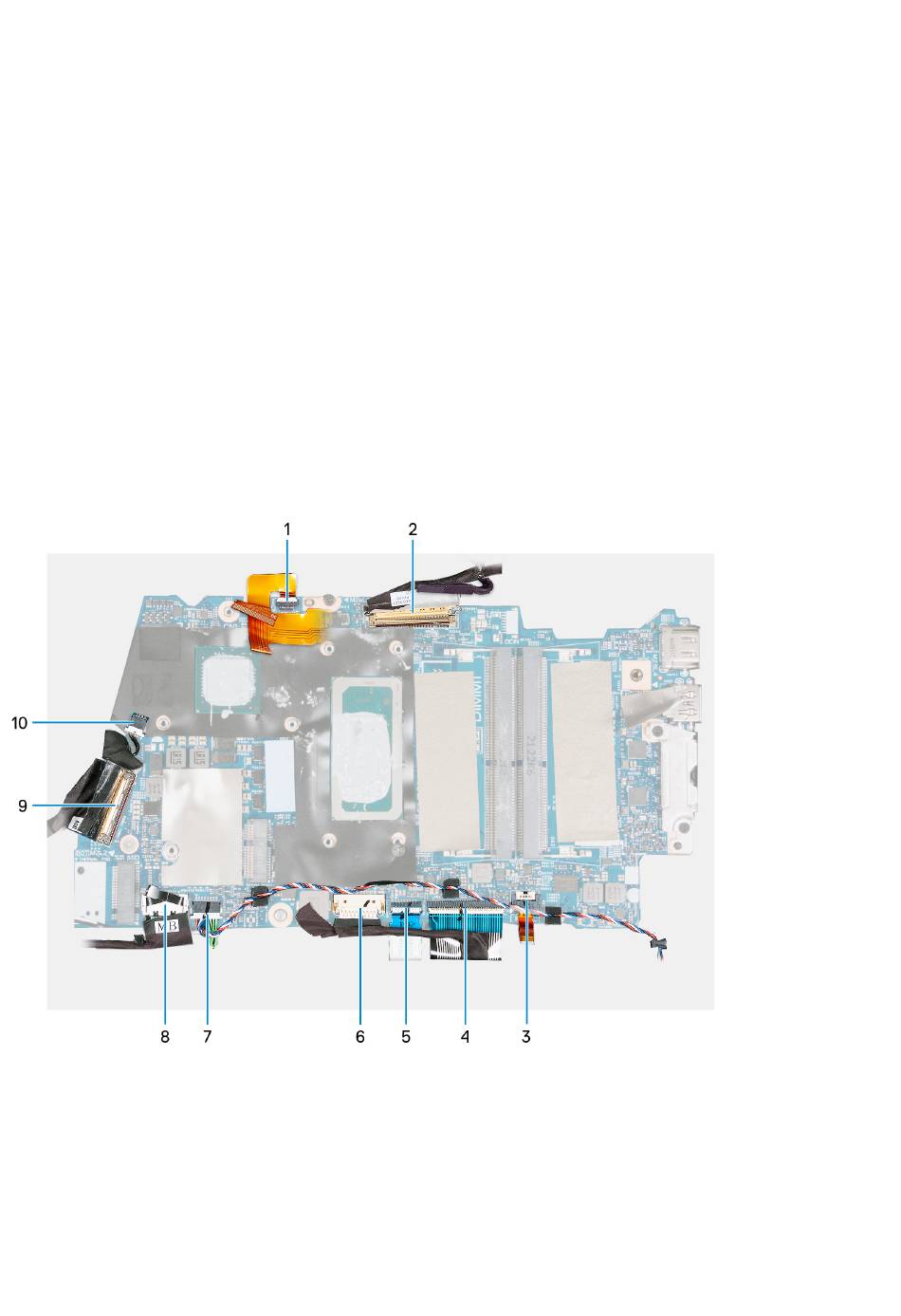

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Connector voor kabel van de beeldschermverlichting
2. Connector van de beeldschermkabel
3. Connector van de toetsenbordverlichtingskabel
4. Connector van de toetsenbordkabel
5. Connector van de kabel van het touchpad
6. Connector van de batterijkabel
7. Connector voor de voorste luidsprekers
8. Kabelconnector van de zijluidsprekerkaart
