De I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

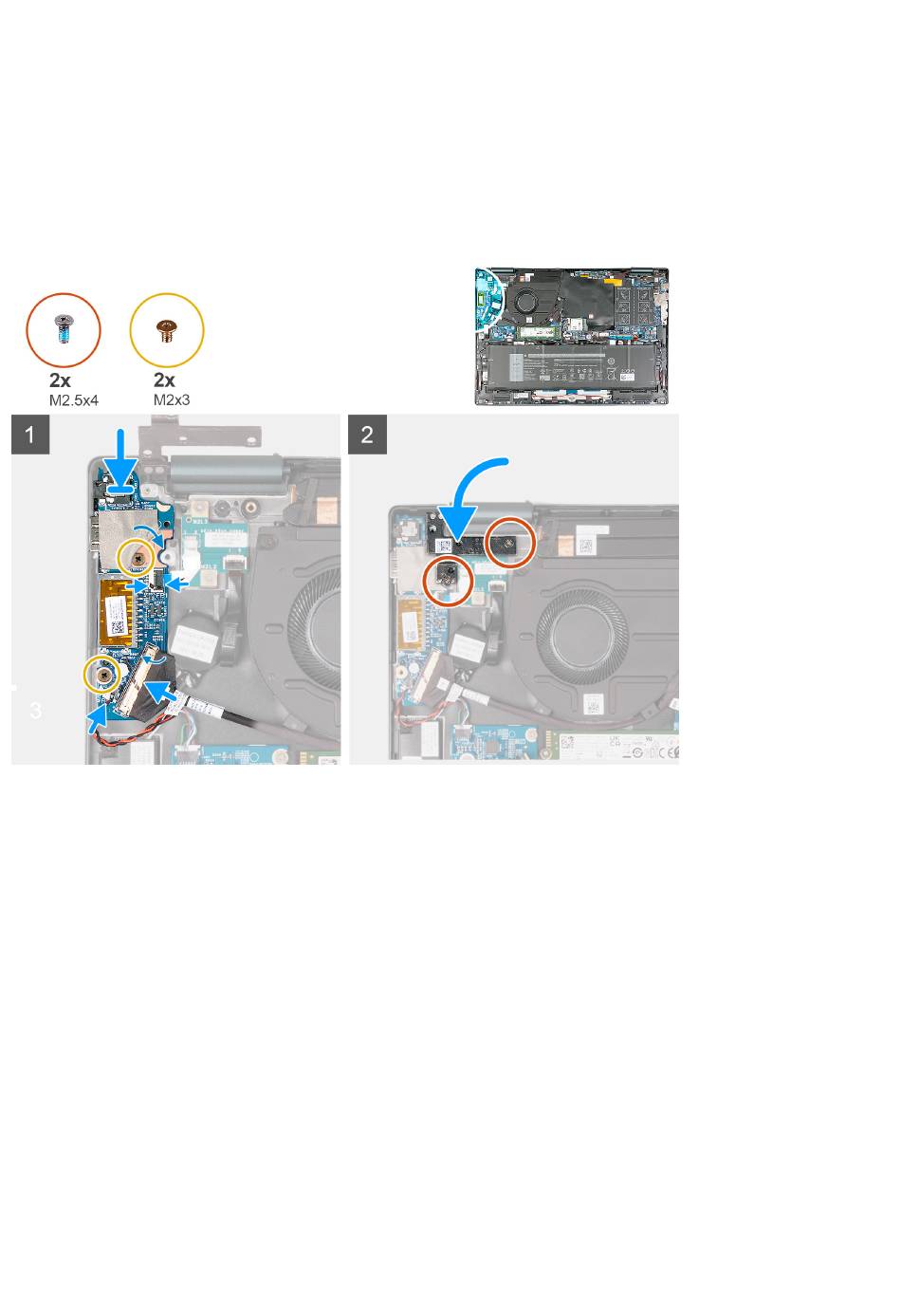

De volgende afbeelding(en) geeft/geven de locatie van de I/O-kaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Stappen
1. Plaats de I/O-kaart op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de I/O-kaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de twee schroeven (M2x3) terug waarmee de I/O-kaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Bevestig de tape over de schroef op de I/O-kaart.
5. Sluit de kabel van de knoopcelbatterij op de I/O-kaart aan.
6. Sluit de kabel van de I/O-kaart aan op het I/O-paneel en sluit de vergrendeling.
7. Sluit het linkerbeeldschermscharnier en lijn de schroefgaten op het linkerbeeldschermscharnier uit met de schroefgaten op de I/O-
kaart.
8. Plaats de twee schroeven (M2.5x4) terug waarmee het linkerbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid wordt
bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Onderdelen verwijderen en plaatsen
43
