2. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
Over deze taak

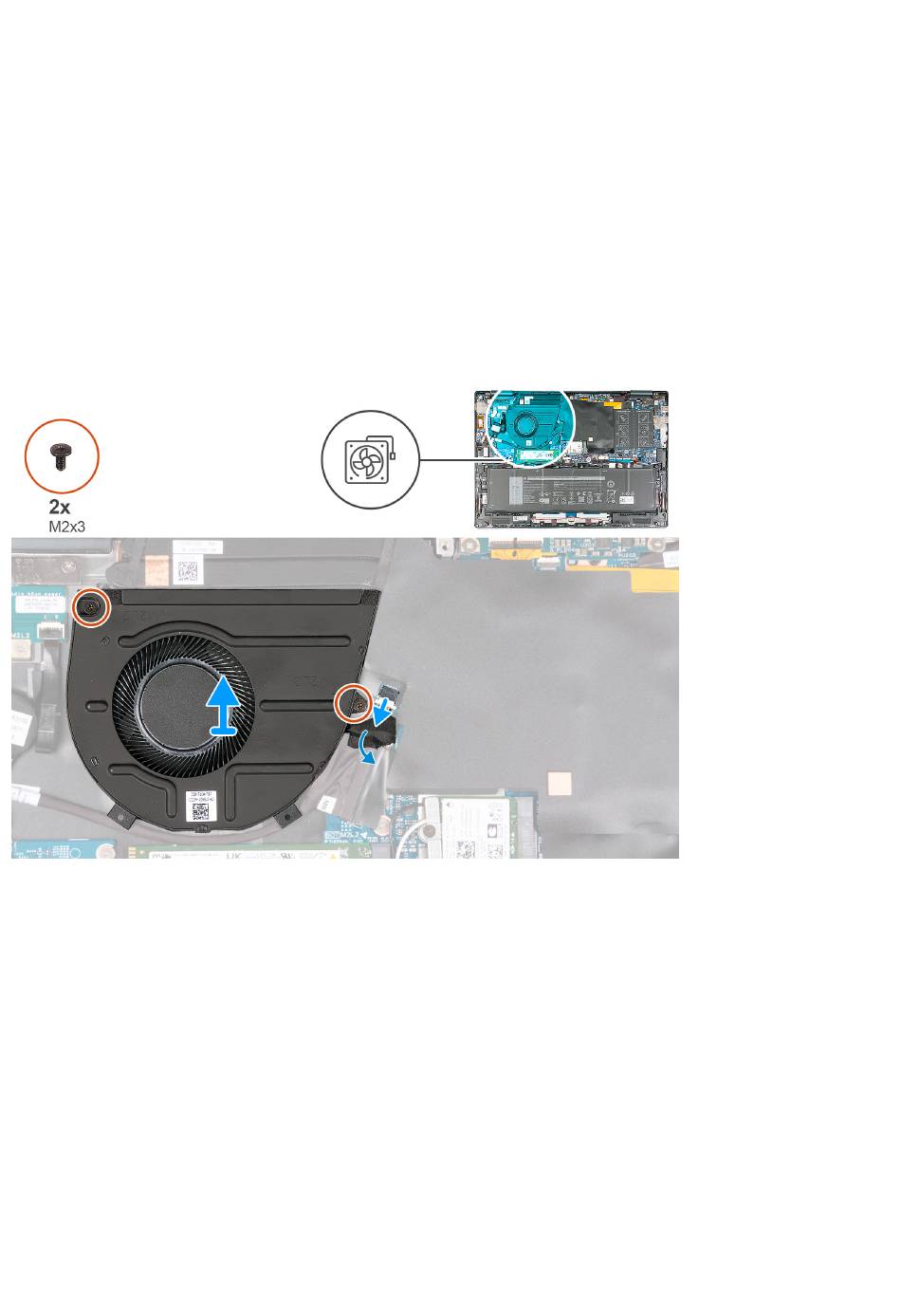

De volgende afbeelding(en) geeft/geven de locatie van de ventilator aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de tape waarmee de ventilatorkabel op de systeemkaart is bevestigd.
2. Koppel de ventilatorkabel los van de systeemkaart.
3. Verwijder de twee schroeven (M2x3) waarmee de ventilator op de polssteun- en toetsenbordeenheid is bevestigd.
4. Til de ventilator weg van de palmsteun- en toetsenbordeenheid.
De ventilator installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de ventilator aan en biedt/bieden een visuele weergave van de
installatieprocedure.
24
Onderdelen verwijderen en plaatsen
gewerkt.
werken.
