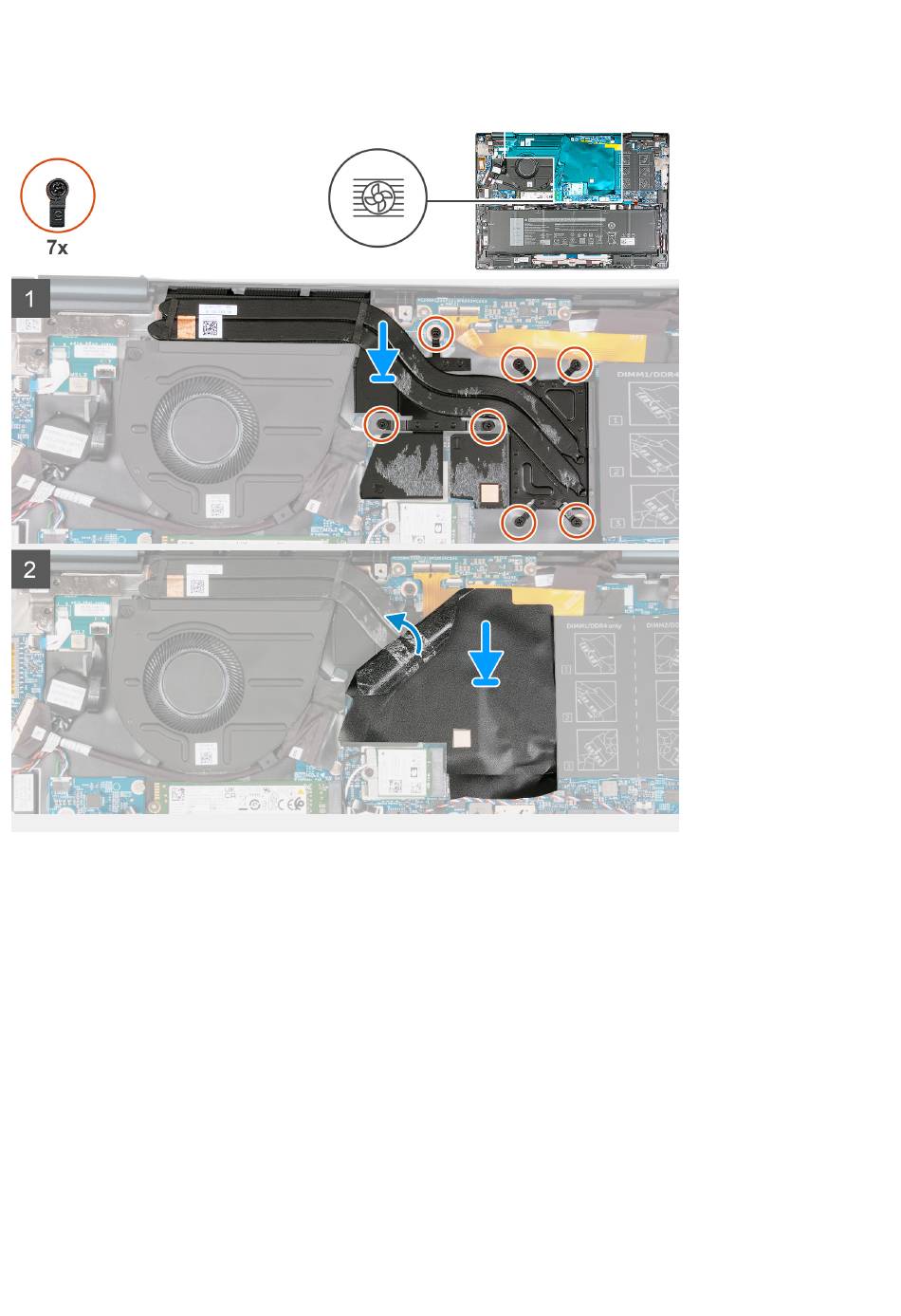

De volgende afbeelding(en) geeft/geven de locatie van de koelplaat met aparte grafisch kaart aan en biedt/bieden een visuele weergave
van de installatieprocedure.
Stappen
1. Plaats de koelplaat op de systeemkaart.
2. Lijn de borgschroeven in de koelplaat uit met de schroefgaten in de systeemkaart.
3. Maak in de juiste volgorde (1>2>3>4>5>6>7) de zeven borgschroeven vast die de koelplaat op de systeemkaart bevestigen.
4. Plak de Mylar op de koelplaat.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Onderdelen verwijderen en plaatsen
41
