WAARSCHUWING:
van de aan/uit-knopdochterkaart beschadigt. Beide kabels (de batterijkabel en de aan/uit-knopdochterkaart-FPC)
moeten worden losgekoppeld om de achterpaneeleenheid te verwijderen.
5. Koppel de batterijkabel los van de connector op de systeemkaart en open het achterpaneel onder een volledige hoek.
6. Draai de achterplaateenheid voorzichtig om en leg die op een plat oppervlak.

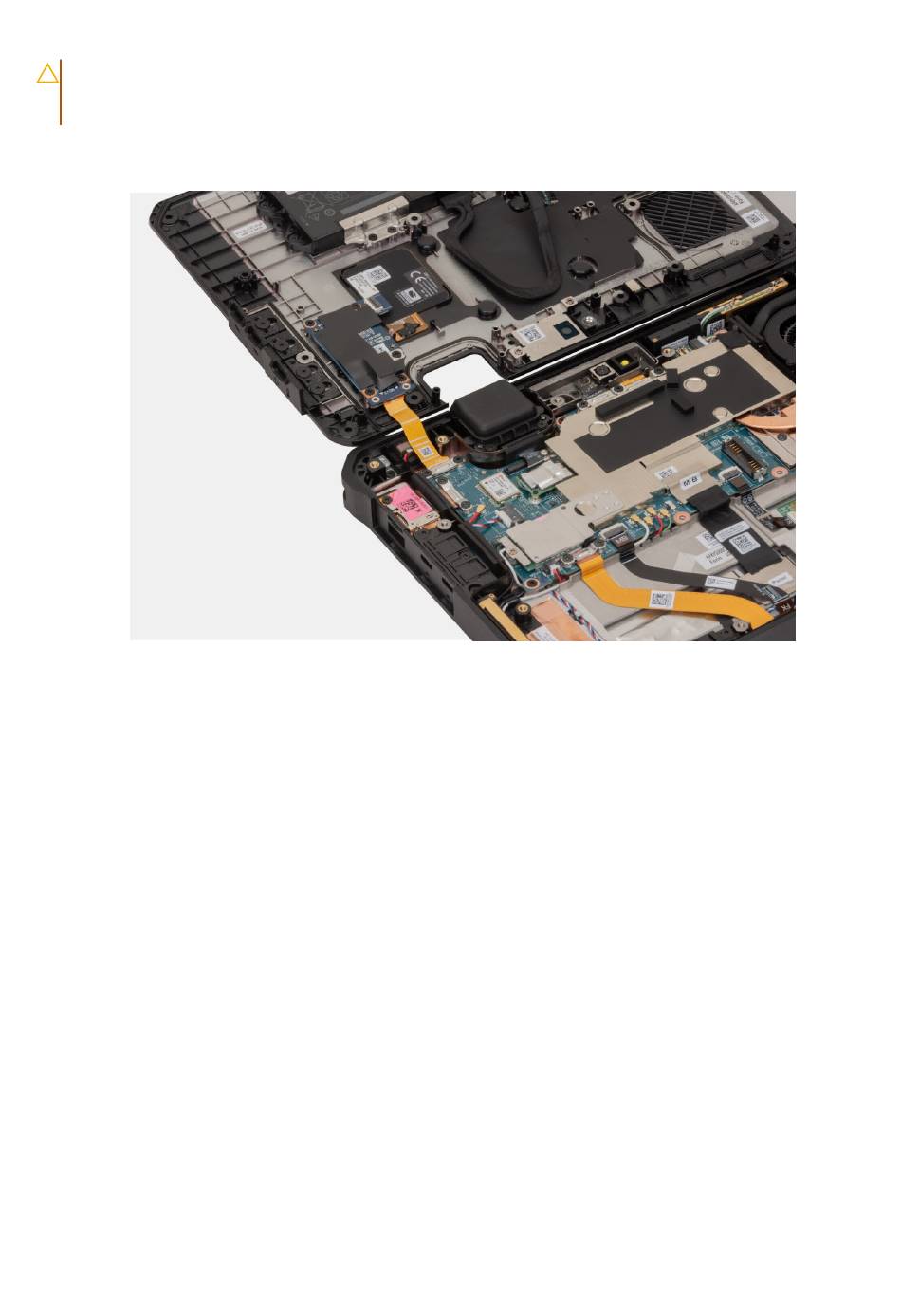

Afbeelding 51. De onderplaateenheid verwijderen
7. Verwijder de twee schroeven (M2x3) waarmee de aan/uit-knopdochterkaart-FPC aan de systeemkaart is bevestigd.
8. Koppel de aan/uit-knopdochterkaart-FPC los van de connector op de systeemkaart.
9. Verwijder de achterplaateenheid van de tablet.
De onderplaateenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de onderplaateenheid aan en bieden een visuele weergave van de installatieprocedure.
Open het achterpaneel niet onder een hoek van 90 graden, omdat dit de batterijkabel en de FPC
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
61
