Stappen
1. Draai de geborgde schroef los waarmee de bracket van de draadloze kaart is bevestigd op de draadloze kaart.
2. Til de beugel van de draadloze kaart van de draadloze kaart.
3. Verwijder de tape waarmee de ventilatorkabel op de afdekkap van de systeemkaart is bevestigd.
4. Verwijder de tape waarmee de beeldschermkabel op de afdekkap van de systeemkaart is bevestigd.
5. Gebruik een plastic pennetje om de afdekkap van de systeemkaart los te maken vanaf het ontgrendelingspunt in de buurt van de
connector van de ventilatorkabel aan de bovenkant van de tablet. Blijf werken aan de onderkant van de afdekkap van de systeemkaart.
OPMERKING:

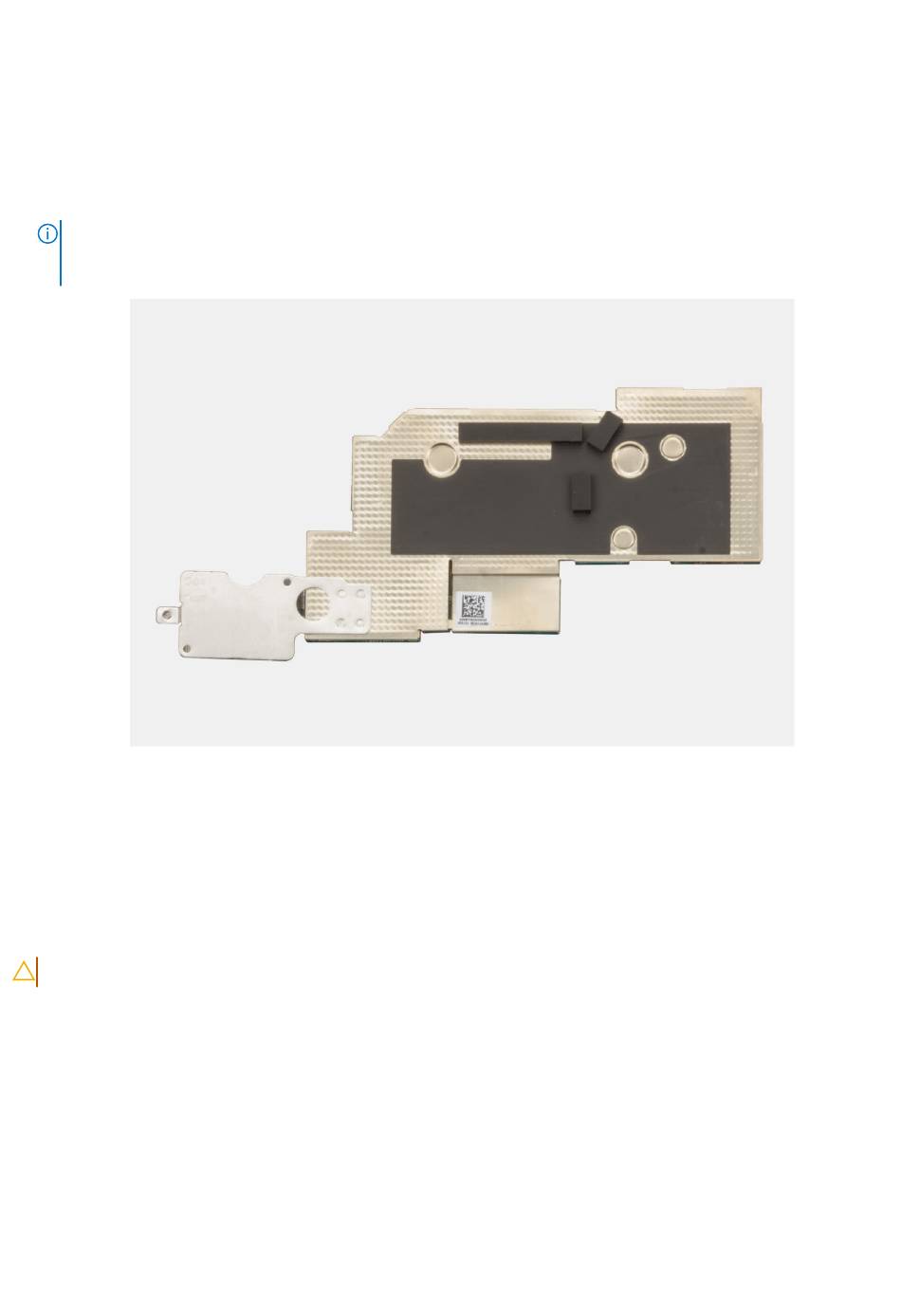

De thermische plaat van de draadloze kaart is permanent op de afdekkap van de systeemkaart bevestigd. Elke
vervanging van de draadloze kaart vereist verwijdering van de afdekkap van de systeemkaart samen met de thermische plaat van
de draadloze kaart.
Afbeelding 62. De draadloze kaart verwijderen
6. Til de afdekkap van de systeemkaart samen met de thermische plaat van de draadloze kaart voorzichtig uit de beeldschermeenheid.
7. Koppel de draadloze antennekabels los van de connectoren op de draadloze kaart.
8. Verwijder de draadloze kaart schuivend uit de sleuf van de draadloze kaart op de systeemkaart.
De draadloze kaart plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de draadloze kaart aan en bieden een visuele weergave van de plaatsingsprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
73
