OPMERKING:
Deze stap is alleen van toepassing op configuraties a en b die hierboven worden vermeld.
2. Plaats de twee schroeven (M2x3) terug waarmee de camera aan de voorkant en de microfooneenheid op de beeldschermeenheid
worden bevestigd.
3. Verwijder de camera aan de voorkant en de microfooneenheid van de beeldschermeenheid.
De camera aan de voorkant en de microfooneenheid installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de camera aan de voorkant en microfooneenheid aan en bieden een visuele weergave van
de installatieprocedure.

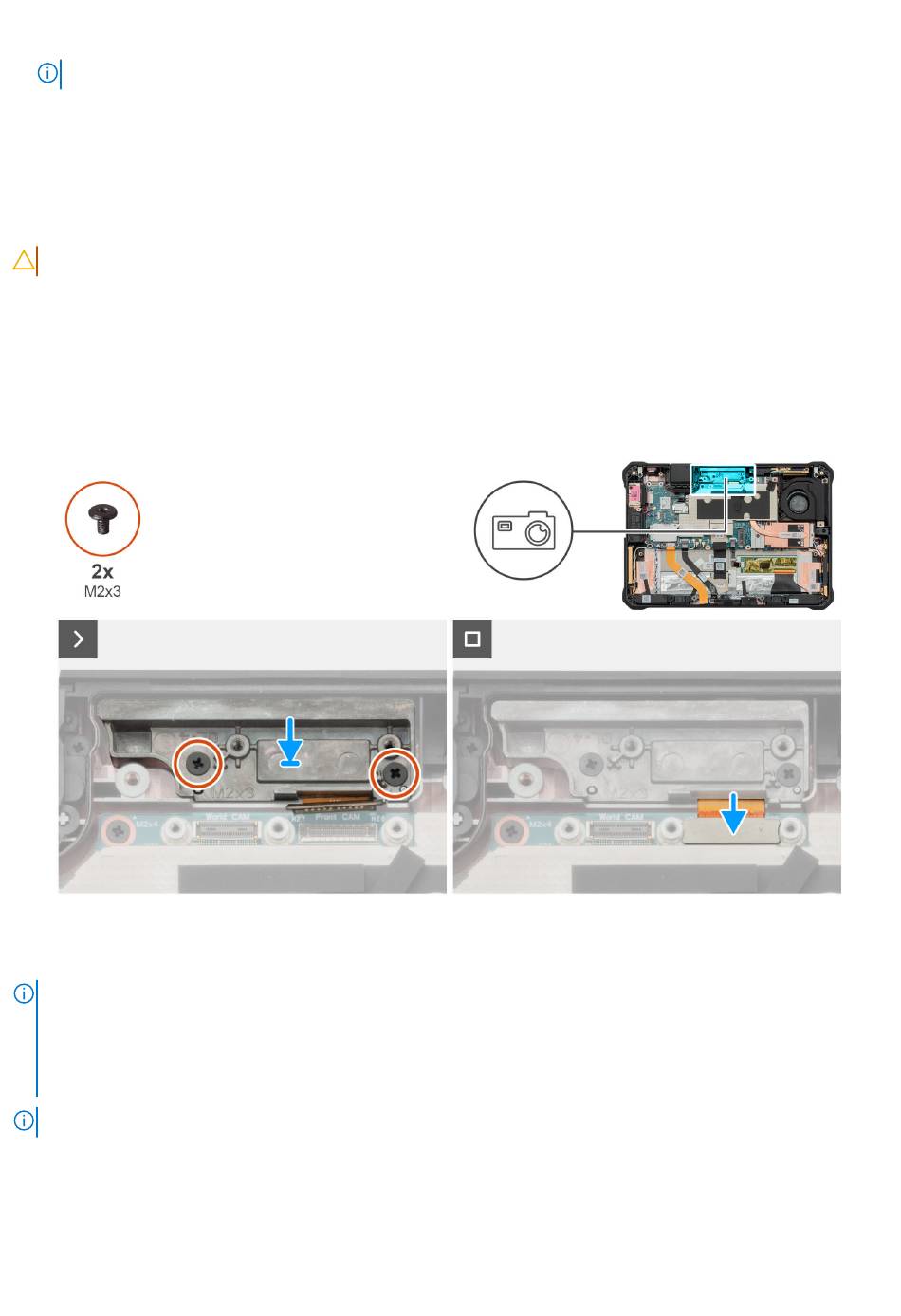

Afbeelding 67. De camera aan de voorkant en de microfooneenheid installeren
Stappen
OPMERKING:
De Latitude 7030 Rugged Extreme Tablet heeft drie configuraties voor de camera aan de voorkant en de
microfooneenheid:
a. Camera aan de voorkant en microfooneenheid
b. Microfoon en beugel (zonder de camera aan de voorkant)
c. Alleen de beugel (zonder de camera aan de voorkant en microfooneenheid)
OPMERKING:
Als een component in de camera aan de voorkant en microfooneenheid defect is, vervangt u de gehele eenheid.
1. Lijn de schroefgaten op de camera aan de voorkant en de microfooneenheid uit met de schroefgaten op de beeldschermeenheid.
2. Plaats de twee schroeven (M2x3) terug waarmee de camera aan de voorkant en de microfooneenheid op de beeldschermeenheid
worden bevestigd.
3. Sluit de kabel van de module van de camera aan de voorkant of de FPC van de microfoon aan op de connector op de systeemkaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
79
