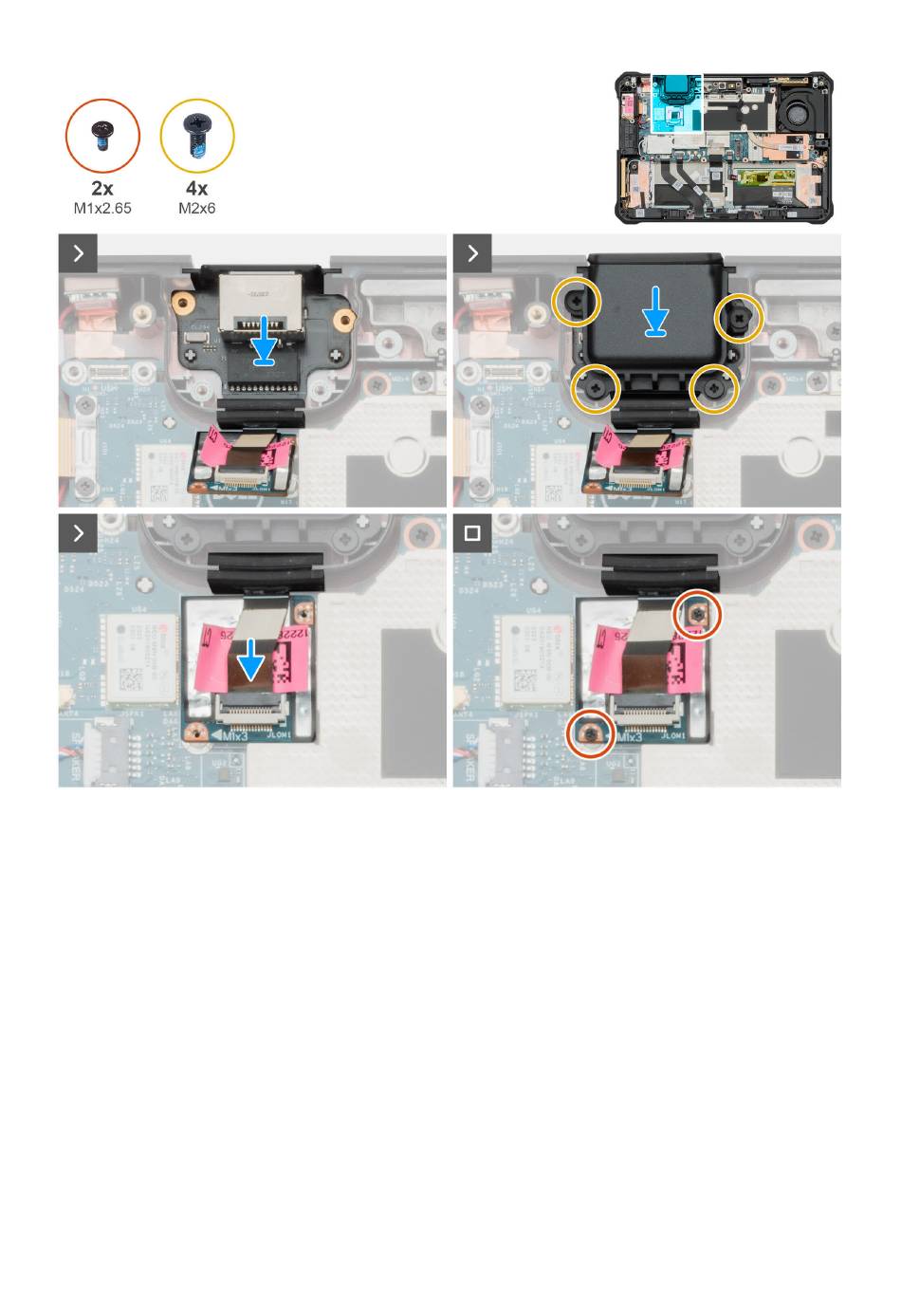

Afbeelding 71. De RJ45-poort installeren
Stappen
1. Lijn de RJ45-poorteenheid uit en plaats deze op de beeldschermeenheid.
2. Lijn de schroefgaten op het kapje van de RJ45-poort uit met de schroefgaten op de RJ45-poort.
3. Plaats de vier schroeven (M2x6) terug waarmee de kap van de RJ45-poort aan de RJ45-poorteenheid wordt bevestigd.
4. Sluit de dochterkaart van de RJ45-poort aan op de connector op de systeemkaart.
5. Plaats de twee schroeven (M1x2.65) terug om de dochterkaart van de RJ45-poort aan de systeemkaart te bevestigen.
Vervolgstappen
1. Installeer de achterplaateenheid.
2. Plaats de
hot-swappable
batterijen, indien van toepassing.
3. Plaats de handgreep, indien van toepassing.
4. Installeer de stylus.
5. Volg de procedure in
Nadat u in de tablet hebt
gewerkt.
84
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
