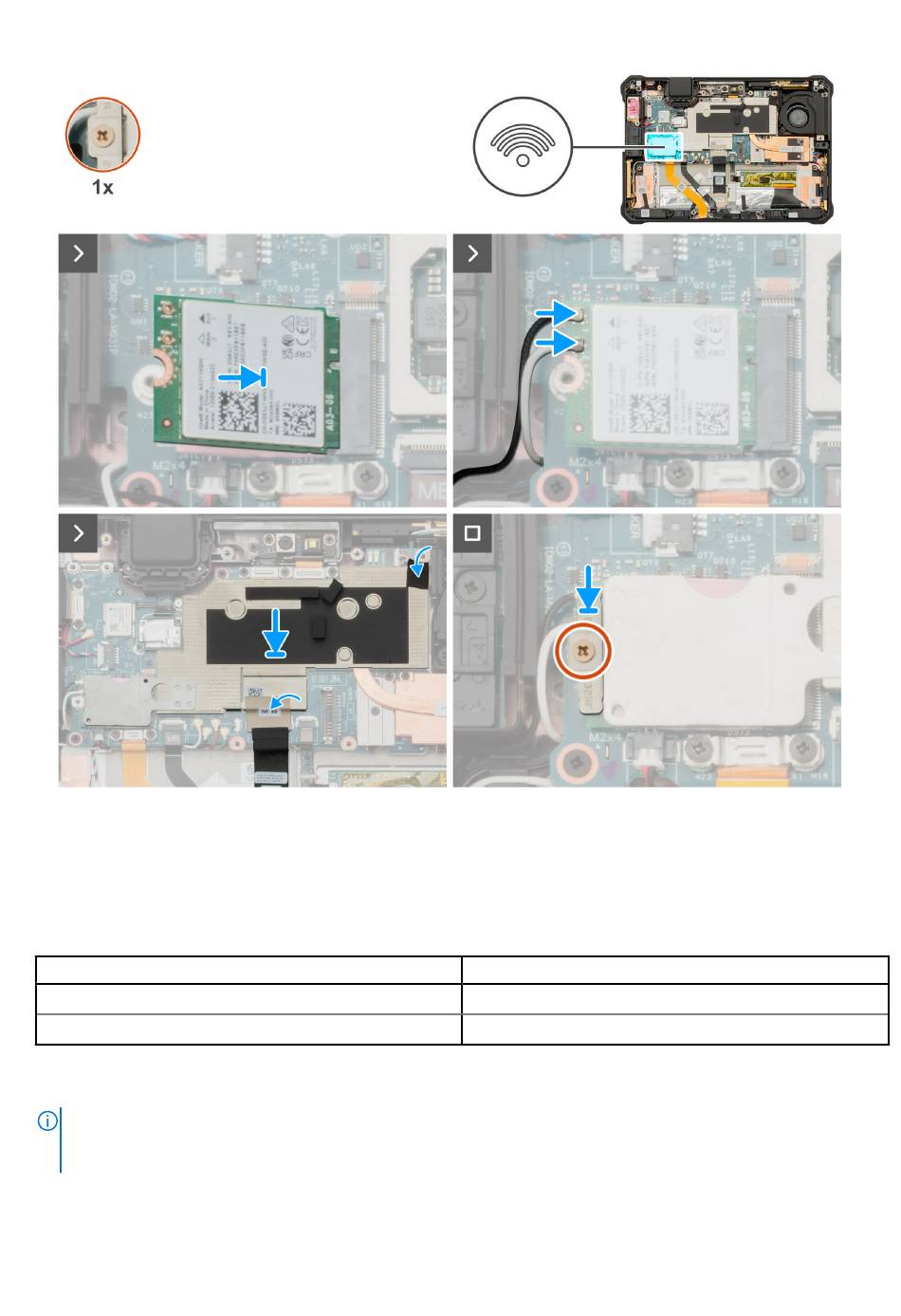

Afbeelding 63. De draadloze kaart plaatsen
Stappen
1. Lijn de uitsparing op de draadloze kaart uit met het lipje op de sleuf van de draadloze kaart.
2. Sluit de antennekabels aan op de draadloze kaart.
Tabel 32. Kleurschema antennekabels
Antenne
Ondersteunende WLAN
Hoofd-WLAN
3. Lijn de afdekkap van de systeemkaart uit en plaats deze samen met de thermische plaat van de draadloze kaart op de systeemkaart en
blijf werken aan de onderkant van de afdekkap van de systeemkaart totdat deze vastklikt.
OPMERKING:
De thermische plaat van de draadloze kaart is permanent op de afdekkap van de systeemkaart bevestigd. Elke
vervanging van de draadloze kaart vereist verwijdering van de afdekkap van de systeemkaart samen met de thermische plaat van
de draadloze kaart.
4. Gebruik de tape om de beeldschermkabel aan de systeemkaartafdekkap te bevestigen.
5. Bevestig de tape waarmee de ventilatorkabel aan de systeemkaartafdekkap zijn bevestigd.
74
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Kabelkleur
Zwart
Wit
