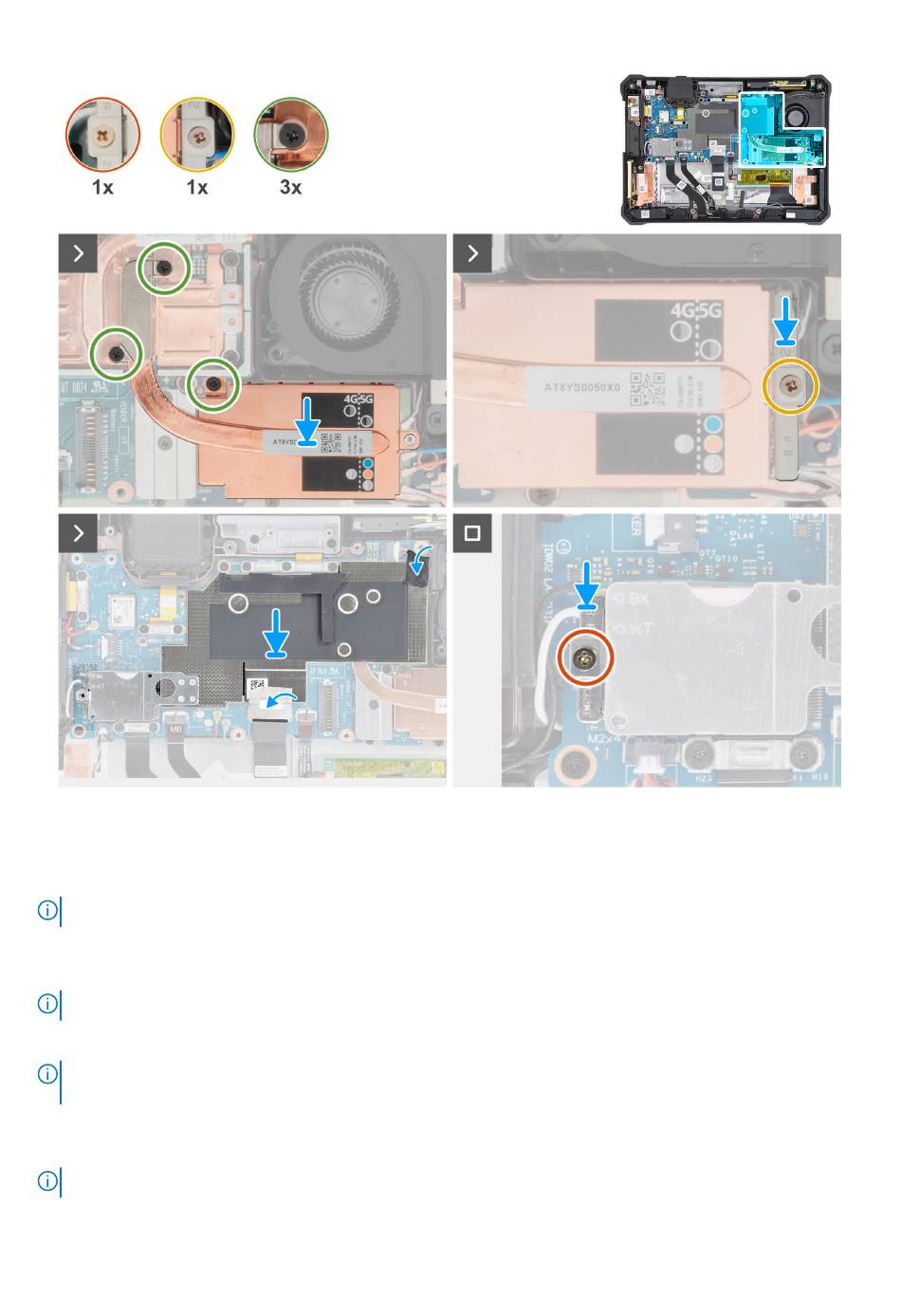

Afbeelding 82. De koelplaat van de WWAN-kaart installeren
Stappen
1. Lijn de 4G WWAN-kaarthouder uit en plaats deze op de WWAN/SSD-dochterkaart.
OPMERKING:
Deze stap is alleen van toepassing op tablets die worden geleverd met een geïnstalleerde 4G WWAN-kaart.
2. Lijn de schroefgaten op de koelplaat van de WWAN-kaart uit met de schroefgaten op de systeemkaart.
3. Plaats de schroef (M2x3) terug waarmee de thermische plaat van de WWAN-kaart aan de WWAN/SSD-dochterkaart is bevestigd.
OPMERKING:
Deze stap is alleen van toepassing op tablets die worden geleverd met een geïnstalleerde 4G WWAN-kaart.
4. Draai de drie geborgde schroeven vast waarmee de WWAN-koelplaat aan de systeemkaart wordt bevestigd.
OPMERKING:
Draai de drie geborgde schroeven in de volgorde los die wordt vermeld op de koelplaat van de WWAN-kaart [1 > 2
> 3].
5. Lijn de schroefgaten op de 5G WWAN-kaartbeugel uit met de schroefgaten op de WWAN/SSD-dochterkaart.
6. Draai de geborgde schroef vast om de 5G WWAN-kaartbeugel aan de WWAN/WWAN/SSD-dochterkaart te bevestigen.
OPMERKING:
Stappen 5 en 6 gelden alleen voor tablets die worden geleverd met een geïnstalleerde 5G WWAN-kaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
