Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
Endress+Hauser

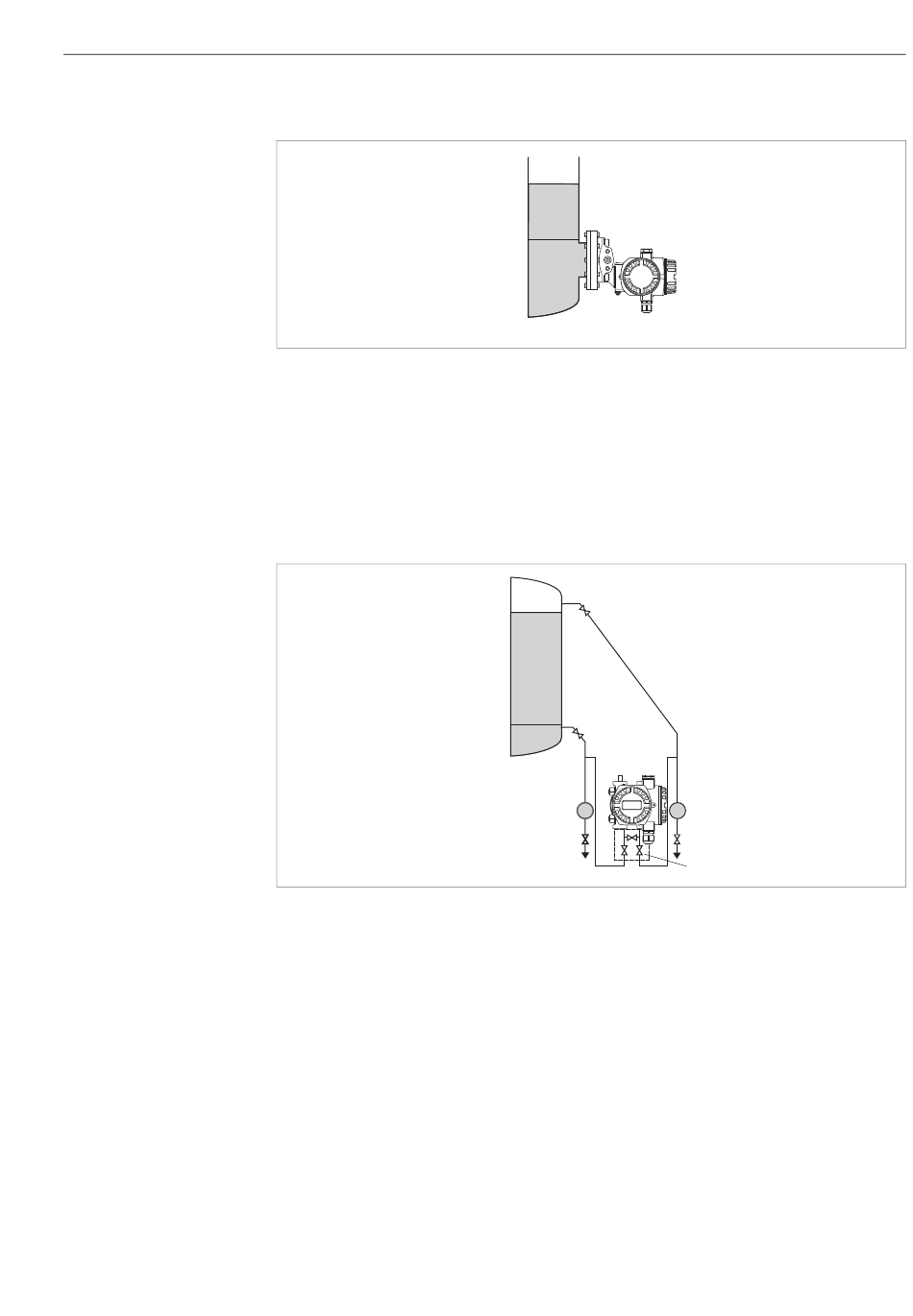

Niveaumeting in open tank met FMD76/FMD77
Afb. 9:
Meetopstelling niveaumeting in open tank met FMD76
1
Deltabar S, hier FMD76
2
Minuszijde is open t.o.v. atmosferische druk
• Deltabar S direct op de tank monteren. ä 19, Hoofdst. 3.3.5 "Afdichting bij flensmontage".
• De minuszijde is open t.o.v. atmosferische druk.
Niveaumeting in gesloten tank met PMD70/PMD75
Afb. 10:
Meetopstelling niveaumeting in gesloten tank met PMD75
1
Afsluitventielen
2
Deltabar S, PMD75
3
Afscheider
4
Aftapventiel
5
Drievoudig ventielblok
• De Deltabar S onder de onderste meetaansluiting monteren, zodat de werkdrukleidingen altijd
met vloeistof zijn gevuld.
• De werkdrukleidingen van de minuszijde altijd boven het maximale niveau aansluiten.
• Bij metingen in media met aandelen vaste stof zoals bijv. vervuilde vloeistoffen is de montage van
afscheiders en aftapventiel zinvol, om afzettingen te kunnen opvangen en verwijderen.
p
atm
min.
+
–
p
atm
– ➀
max.
➀
min.
+
➁
➂
➃
➀
➁
P01-FMD76xxx-11-xx-xx-xx-003
➂
➃
➄
P01-PMD75xxx-11-xx-xx-xx-004
Montage
13
