Montage
22
3.3.9
Behuizing draaien
De behuizing kan na losdraaien van het tapeind met max. 380° worden verdraaid.

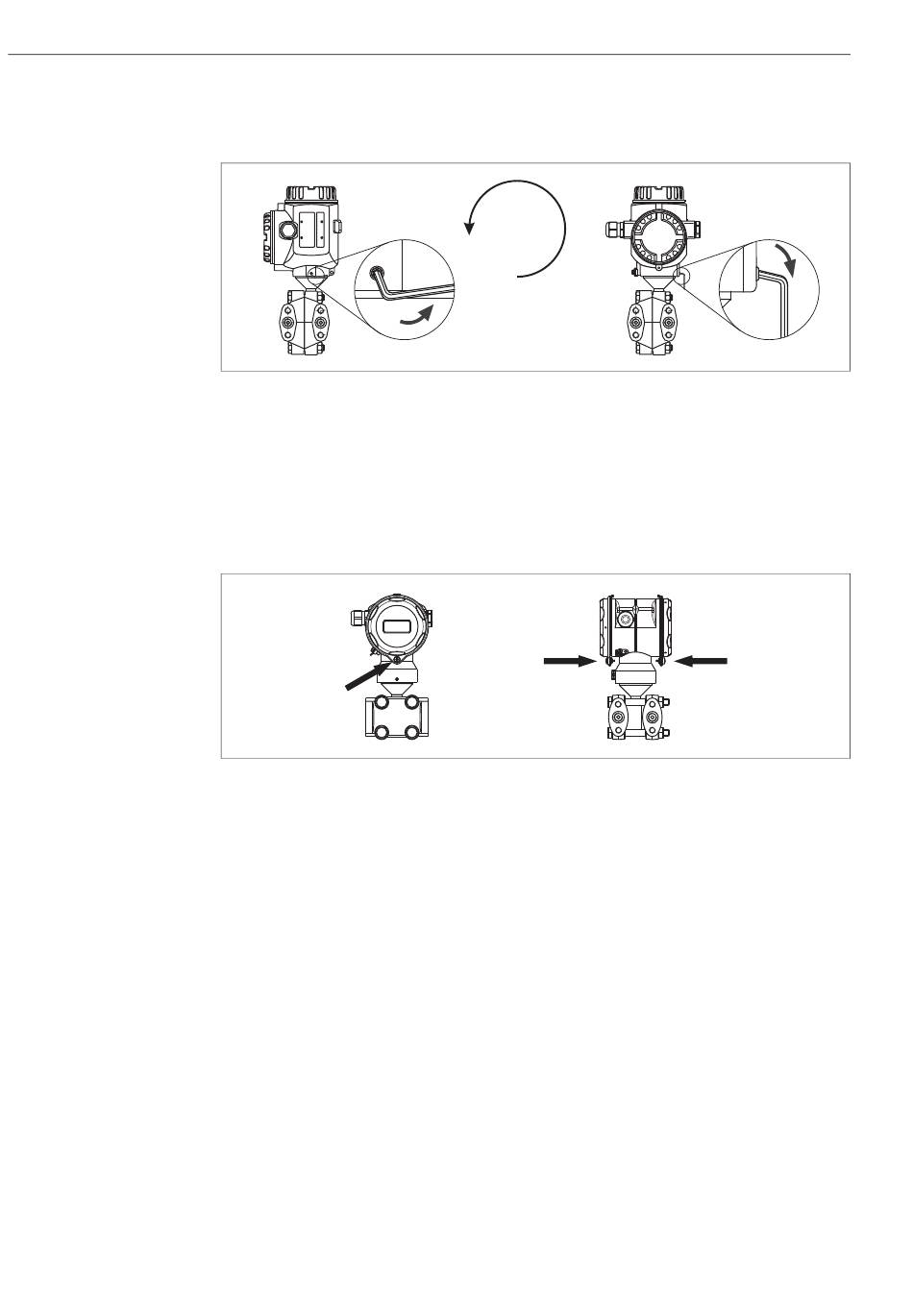

Afb. 25:
Behuizing uitlijnen
– Bij aluminium behuizingen (T14/T15) en rvs-behuizingen (T14):
Tapeind met een 2 mm (0,08 in)-inbussleutel losdraaien.
Bij hygiënische rvs-behuizingen (T17): tapeind met een 3 mm-(0,12 in) inbussleutel losdraaien.
– Behuizing draaien (max. tot 380°).
– Tapeind met 1 Nm (0,74 lbf ft) weer aantrekken.
3.3.10
Deksel sluiten bij hygiënische rvs-behuizing (T17)
Afb. 26:
Deksel sluiten
De deksels voor de aansluit- en elektronicaruimte worden na inhangen van de behuizing ieder met
een schroef gesloten. Voor een goede afdichting van de deksels moeten deze schroeven handvast
(2 Nm (1,48 lbf ft)) tot de aanslag worden aangedraaid.
3.4
Inbouwcontrole
Na de inbouw van het instrument de volgende controles uitvoeren:
• Zijn alle schroeven vast aangedraaid?
• Zijn de behuizingsdeksels dichtgeschroefd?
• Zijn de afsluitschroeven en de ontluchtingsventielen vast aangetrokken?
Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
max. 380°
P01-xMD7xxxx-11-xx-xx-xx-001
+ –
P01-PMD75xxx-17-xx-xx-xx-000
Endress+Hauser
