Montage
!
14

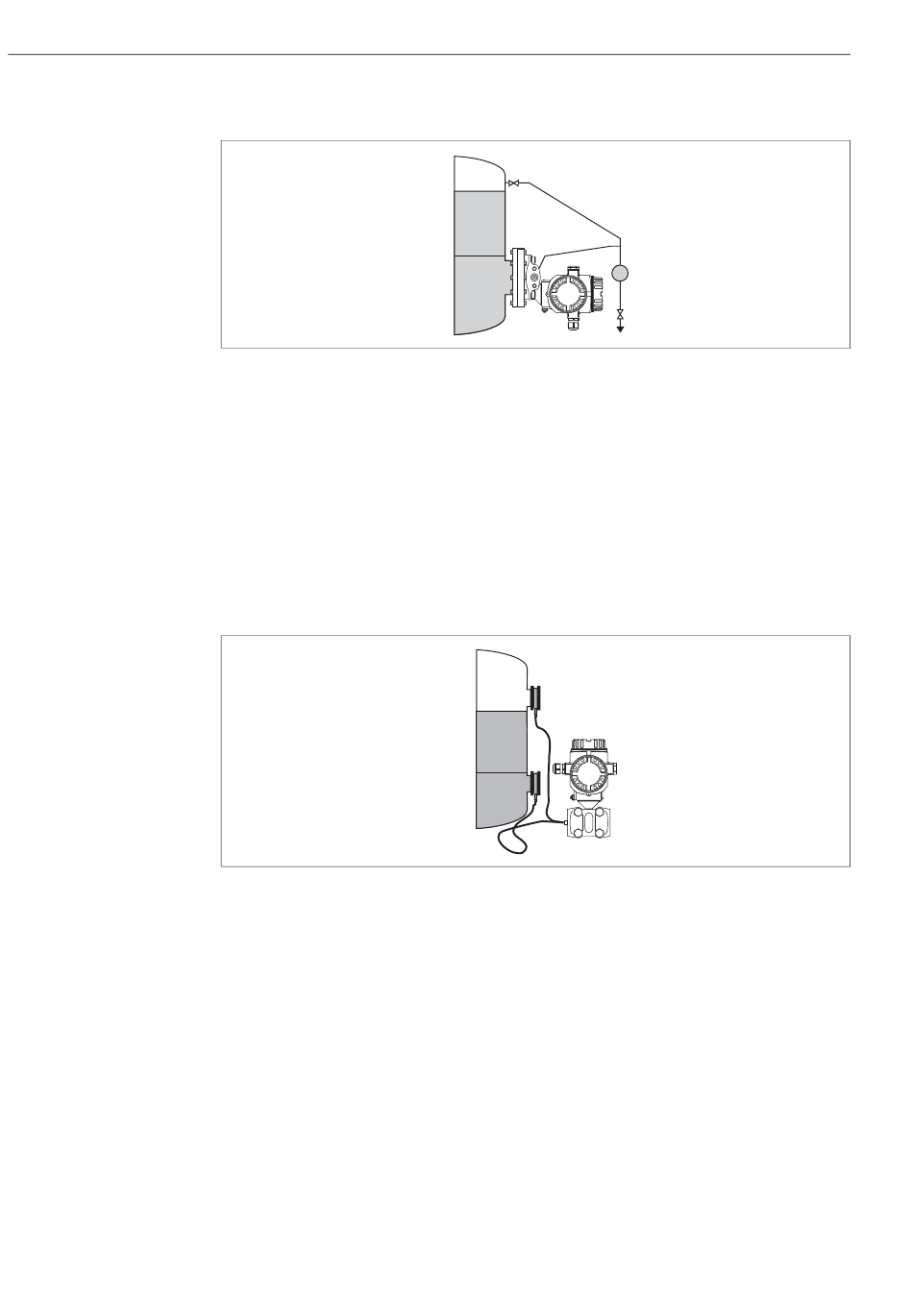

Niveaumeting in gesloten tank met FMD76/FMD77
Afb. 11:
Meetopstelling niveaumeting in gesloten tank met FMD76
1
Afsluitventiel
2
Afscheider
3
Aftapventiel
4
Deltabar S, hier FMD76
• Deltabar S direct op de tank monteren. ä 19, Hoofdst. 3.3.5 "Afdichting bij flensmontage".
• De werkdrukleidingen van de minuszijde altijd boven het maximale niveau aansluiten.
• Bij metingen in media met aandelen vaste stof zoals bijv. vervuilde vloeistoffen is de montage van
afscheiders en aftapventiel zinvol, om afzettingen te kunnen opvangen en verwijderen.
Niveaumeting in gesloten tank met FMD76/FMD77
Afb. 12:
Meetopstelling niveaumeting in gesloten tank met FMD78
1
Deltabar S, hier FMD78
• Deltabar S onder het onderste voorzetmembraan monteren. ä 17, Hoofdst. 3.3.4
"Inbouwinstructies voor instrumenten met voorzetmembranen (FMD78)".
• Voor beide capillairen moet de omgevingstemperatuur gelijk zijn.
Opmerking!
De niveaumeting is alleen tussen de bovenkant van het onderste en de onderkant van het bovenste
voorzetmembraan gewaarborgd.
Deltabar S FMD76/77/78, PMD70/75 met 4...20 mA HART
➀
–
max.
min.
+
➃
–
max.
+
min.
➁
➂
P01-FMD76xxx-11-xx-xx-xx-004
➀
P01-FMD78xxx-11-xx-xx-xx-000
